Номер по Госреестру СИ: 49915-12
49915-12 Источники питания программируемые
(Keithley серии 2200 моделей 2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1)
Назначение средства измерений:
Источники питания программируемые Keithley серии 2200 предназначены для создания стабилизированных напряжения или силы постоянного тока на резистивной нагрузке.
Внешний вид.
Источники питания программируемые
Рисунок № 1
Программное обеспечение
Программное обеспечение по структуре является целостным, предназначено для управления режимами работы и выполнения сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
идентификационное наименование программного обеспечения |
2200 Series Firmware |
номер версии программного обеспечения |
1.26 и выше |
класс риска (уровень защиты) |
класс риска A по WELMEC 7.2 для категории P уровень защиты A по МИ 3286-2010 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 2200S-901-01R.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации 2200S-901-01R.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания программируемым Keithley серии 2200ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу KI-2200-2012 «Источники питания программируемые Keithley серии 2200 (2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1)», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.04.2012 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
измеритель постоянного напряжения относительная погрешность измерения напряжения от 3 до 50 мВ не более ± 0,02 % от 5 до 72 В не более ± 0,007 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 3 до 10 мВ не более ± 0,01 % от 10 до 50 мВ не более ± 0,004 % от 5 до 72 В не более ± 0,0013 % |
мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 5 А |
катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
нагрузка электронная относительная погрешность установки силы тока от 0,6 до 5 А не более ± 2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 2 % |
нагрузка электронная постоянного тока B&K Precision 8510 относительная погрешность установки силы тока от 0,6 до 5 А не более ± 0,2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 0,075 % |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай; 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C; тел. 1-800-833-2200, e-mail www.tek.com.
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») юридический адрес: 125047, Москва, ул. Александра Невского, д. 19/25, стр. 1 тел./факс (499)154-74-86
Испытательный центр
Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» 103001, г. Москва, Гранатный пер., 4; тел. (495)236-41-71, факс (499)230-36-25
Принцип действия источников питания программируемых Keithley серии 2200 основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину с использованием схем умощнения выхода. Установленные значения напряжения на выходе (или непосредственно на нагрузке в режиме обратной связи) и силы тока измеряются встроенным измерителем напряжения и силы тока на основе аналого-цифровых преобразователей, высокостабильных резистивных элементов во входных устройствах деления напряжения, и потенциометрической схемы измерения силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы GPIB, USB. На встроенный микроконтроллер установлено фирменное программное обеспечение. Значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Модели в серии отличаются диапазонами установки напряжения и силы тока.
Конструктивно источники питания программируемые Keithley серии 2200 выполнены в виде моноблока в настольном исполнении. Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

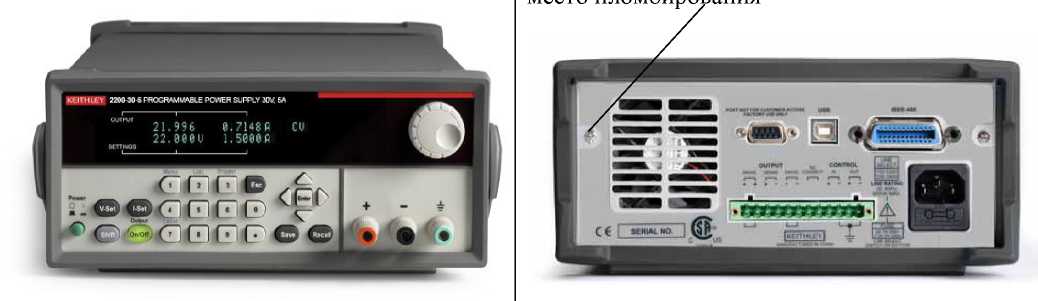

Общий вид источников питания программируемых Keithley серии 2200 показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям источники питания программируемые Keithley серии 2200 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 40 оС.
КЛРГТП гт пп\лптлпп ггтл а
фотография 1 - общий вид
фотография 2 - задняя панель
наименование и обозначение |
количество |
Источник питания программируемый Keithley серии 2200 |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Колодка короткозамыкателя для разъема задней панели CS1638-12 |
1 шт. |
Компакт-диск CD с документацией и драйвером ПО 2200S-950-01 |
1 шт. |
Источники питания программируемые Keithley серии 2200. Руководство по эксплуатации 2200S-901-01R (на компакт-диске) |
1 шт. |
Источники питания программируемые Keithley серии 2200. Методика поверки. KI-2200-2012 |
1 шт. |
диапазон установки напряжения | |
2200-20-5 |
от 0 до 20 В |
2200-30-5 |
от 0 до 30 В |
2200-32-3 |
от 0 до 32 В |
2200-60-2 |
от 0 до 60 В |
2200-72-1 |
от 0 до 72 В |
диапазон установки силы тока | |
2200-20-5 |
от 0 до 5 А |
2200-30-5 |
от 0 до 5 А |
2200-32-3 |
от 0 до 3 А |
2200-60-2 |
от 0 до 2,5 А |
2200-72-1 |
от 0 до 1,2 А |
максимальная выходная мощность в нагрузке | |
2200-20-5 |
100 Вт |
2200-30-5, 2200-60-2 |
150 Вт |
2200-32-3 |
96 Вт |
2200-72-1 |
86 Вт |
пределы допускаемой основной погрешности установки напряжения U в режиме обратной связи при температуре 25 ± 5 °C | |
2200-20-5, 2200-30-5, 2200-32-3 |
±(3-10’4и + 3 мВ) |
2200-60-2, 2200-72-1 |
± (3-10'4 U + 6 мВ) |
пределы допускаемой основной погрешности измерения напряжения U при температуре 25 ± 5 °C | |
2200-20-5, 2200-32-3 |
± (2-10'4 U + 3 мВ) |
2200-30-5 |
± (2-10'1 U + 2,5 мВ) |
2200-60-2 |
± (2-10'4 U + 6 мВ) |
2200-72-1 |
± (2-10'4 U + 5 мВ) |
пределы допускаемой основной погрешности установки и измерения силы тока I при температуре 25 ± 5 °C | |
2200-20-5, 2200-32-3 |
; (5-IO’4 I • 2 мА) |
2200-30-5 |
1 (5-10‘1 1 1 2,5 мА) |
2200-60-2 |
±(5-10‘41 + 1,5 мА) |
2200-72-1 |
±(5-10‘41 + 1 мА) |
нестабильность напряжения U при изменении силы тока в нагрузке от 0 до 100 % максимального значения, не более |
± (1М0-4 U + 1 мВ) |
нестабильность силы тока I при изменении напряжения на нагрузке от 10 до 90 % максимального значения, не более | |
2200-20-5, 2200-32-3 |
1 (5-10’1 1 1 0,1 мА) |
2200-30-5 |
±(5-10'41 + 1,5 мА) |
2200-60-2, 2200-72-1 |
1 (5-КГ1 1 1 0,5 мА) |
нестабильность напряжения U при изменении напряжения питания сети в пределах ± 10 % от номинального значения, не более | |
2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 |
1 (1 • 1 О'1 CJ I 1 мВ) |
2200-60-2 |
± (1-10'4 U + 2 мВ) |
нестабильность силы тока I при изменении напряжения питания сети в пределах ± 10 % от номинального значения, не более | |
2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 |
1 (5-10’1 1 1 0,1 мА) |
2200-60-2 |
1 (5-10’1 1 1 0,05 мА) |
уровень пульсаций и шумов напряжения, не более, типовое значение | |
в диапазоне частот до 7 МГц | |
среднеквадратическое значение амплитуда (от пика до пика) |
1 мВ |
2200-20-5, 2200-72-1 |
3 мВ |
2200-32-3, 2200-30-5 |
4 мВ |
2200-60-2 |
5 мВ |
в диапазоне частот до 20 МГц | |
среднеквадратическое значение |
3 мВ |
амплитуда (от пика до пика) |
20 мВ |
уровень пульсаций и шумов силы тока в диапазоне частот до 20 МГц, типовое среднеквадратическое значение, не более | |
2200-20-5, 2200-30-5, 2200-60-2, 2200-72-1 |
3 мА |
2200-32-3 |
4 мА |
габаритные размеры | |
ширина |
242 мм |
высота |
106 мм |
глубина |
384 мм |
масса, не более | |
2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 |
7,3 кг |
2200-60-2 |
7,0 кг |
потребляемая мощность от сети 220 В; 50 Гц, не более | |
2200-20-5, 2200-32-3, 2200-72-1 |
250 В А |
2200-30-5, 2200-60-2 |
350 В А |
рабочие условия применения | |
температура окружающей среды |
от 0 до + 40 °C |
относительная влажность воздуха при температуре до 40 °C |
от 5 до 95 % |
предельная высота над уровнем моря |
2000 м |
условия хранения и транспортирования | |
температура окружающей среды |
от - 20 до + 70 °C |
относительная влажность воздуха при температуре до 40 °C |
от 5 до 95 % |
предельная высота над уровнем моря |
4000 м |
электромагнитная совместимость |
ГОСТ Р 51522-99 |
безопасность |
ГОСТ Р 52319-2005 |
