Номер по Госреестру СИ: 49888-12
49888-12 Газоанализаторы
(SI-100)
Назначение средства измерений:
Газоанализаторы SI-100 предназначены для измерения объемной доли кислорода, оксида углерода, сероводорода, диоксида углерода, водорода, диоксида серы, хлора, аммиака, метана, пропана и довзрывоопасной концентрации метана и пропана в воздухе рабочей зоны.

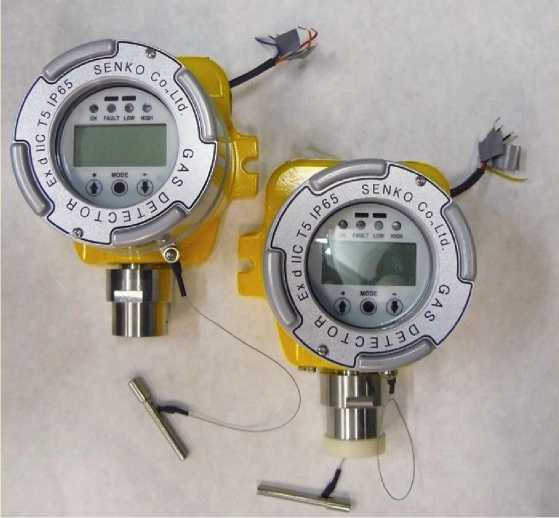

Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.
Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигнала;
- проведения калибровки газоанализатора ;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SI-100 |
si 100.hex |
0.3 |
2AC2 |
CRC 16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализатор SI-100. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам SI-100
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4 Техническая документация фирмы “SENKO Co., Ltd”.
Поверка
Поверкаосуществляется по документу МП 242-1293-2012 «Газоанализаторы SI-100. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15 февраля 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
-
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
-
- стандартные образцы газовых смесей состава метан - воздух (номера по реестру ГС № 390787), метан - азот (№№ 3880-87, 3886-87, 3892-87, 3894-87), пропан - воздух (№№ 3969-87, 3970-87), пропан - азот (№№ 9142-2008, 9687-2010), кислород - азот (№№ 3726-87, 3732-87), оксид углерода - воздух (№№ 3844-87, 3850-87), сероводород - воздух (№ 9172-2008), диоксид углерода - воздух (№№ 3792-87, 3793-87), водород - азот (№ 9168-2008), диоксид серы -азот (№№ 8372-2003, 9137-2008), аммиак - воздух (№ 9167-2008);
-
- источник микропотока хлора (ИМ09-М-А2) по ИБЯЛ.418319.013;
-
- генератор ГГС по ШДЕК.418813.900 ТУ.
Изготовитель
Фирма «SENKO Co., Ltd», Республика КореяАдрес: 315, Banwol Hitech Village, 768-5, Wonsi-dong, Danwon-gu, Ansan-si, Gueonggdo, 425852, phone: +82-31-492-0445, fax: +82-31-492-0446 .
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14 e-mail: info@vniim.ru
Газоанализаторы SI-100 (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия газоанализаторов, предназначенных для измерения:
-
- довзрывоопасной концентрации метана и пропана - термохимический или оптический (для диапазонов от 0 до 100 % НКПР);
-
- объемной доли метана, пропана и диоксида углерода - оптический;
-
- объемной доли кислорода, оксида углерода, сероводорода, водорода, диоксида серы, хлора, аммиака - электрохимический.
Конструктивно датчики выполнены одноблочными в металлическом корпусе. Органы управления и графический жидкокристаллический дисплей находятся под крышкой со стеклянным смотровым окном. На жидкокристаллическом дисплее отображается измерительная информация в цифровом виде. На лицевой панели газоанализатора расположены светодиодные индикаторы состояния датчика. Доступ к функциям настройки и конфигурации датчика осуществляется с помощью магнитного инструмента.
Способ отбора пробы - диффузионный.
Газоанализаторы имеют унифицированный выходной токовый сигнал в диапазоне от 4 20 мА и цифровой выходной сигнал, интерфейс RS-485.
Газоанализаторы обеспечивают световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Exd IICT5 X.
Степень защиты корпуса датчика от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунке 1.
Рисунок 1 - Внешний вид газоанализаторов SI-100
1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализато-
ров и предел допускаемого времени установления показаний приведены в таблице 2. Таблица 2
Определяемый компонент |
Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента |
Диапазон измерений объемной доли / дов-зрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Метан (CH4) (термохимиче ский датчик) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
25 | |
Пропан (C3H8) (термохимический датчик) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
± 5 % НКПР |
25 | |
Метан (CH4) (оптический датчик) |
от 0 до 100 % НКПР |
от 0 -до 50 % НКПР свыше 50 до 100 % НКПР |
± 5 % НКПР |
± 10 |
30 |
Пропан (C3H8) (оптический датчик) |
от 0 до 100 % НКПР |
от 0 -до 50 % НКПР свыше 50 до 100 % НКПР |
± 5 % НКПР |
± 10 |
30 |
Метан (CH4) (оптический датчик) |
от 0 до100 % |
от 0 до 50 % свыше 50 до 100 % |
± 5 % об. д. |
± 10 |
30 |
1 |
2 |
3 |
4 |
5 |
6 |
Пропан (C3H8) (оптический датчик) |
от 0 до100 % |
от 0 до 50 % свыше 50 до 100 % |
± 5 % |
± 10 |
30 |
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,5 % |
20 | |
Оксид углерода (CO) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 свыше 50 до 500 млн-1 |
± 5 млн-1 |
± 10 |
45 |
Сероводород (HS) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 4 млн-1 |
± 20 |
45 |
Диоксид углерода (CO2) |
от 0 до 2 % |
от 0 до 0,5 % свыше 0,5 до 2 % |
± 0,1 % |
± 20 |
30 |
Водород (H2) |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 свыше 100 до 1000 млн-1 |
± 10 млн-1 |
± 10 |
60 |
Диоксид серы (SO2) |
от 0 до 20 млн-1 |
от 0 до 4,5 млн-1 свыше 4,5 до 20 млн-1 |
± 0,9 млн-1 |
± 20 |
60 |
Хлор (Cl2) |
от 0 до 5 млн-1 |
от 0 до 0,5 млн-1 свыше 0,5 до 5 млн-1 |
± 0,1 млн-1 |
± 20 |
60 |
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 свыше 20 до 100 млн-1 |
± 5 млн-1 |
± 25 |
60 |
Примечание - значения НКПР для метана и пропана по ГОСТ Р 51330.19-99. |
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
3) Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
4) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
5) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основ-
-
6) Пределы допускаемой дополнительной погрешности от влияния изменения давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности
-
8) Электрическое питание осуществляется постоянным током напряжением, В от 10 до 34
-
10) Габаритные размеры, мм, не более:
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
от минус 20 до 50
-
- диапазон относительной влажности воздуха при температуре 25 °С, % (без конденсации влаги)
-
- диапазон атмосферного давления, кПа
от 5 до 95 от 84 до 106,7
