№289 от 17.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27412
О переоформлении свидетельства об утверждении типа средства измерений № 49888 "Микроомметры цифровые DLRO и MTO" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 февраля 2017г.
№ 289
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 49888 «Микроомметры цифровые DLRO и МТО» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями АО «ПЕРГАМ-ИНЖИНИРИНГ» от 27 декабря 2016 г. № 589 и № 590 приказываю:
-
1. Внести изменения в описание типа на микроомметры цифровые DLRO и МТО, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52738-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 49888 «Микроомметры цифровые DLRO и МТО», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52738-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением паетеяниге приказа оставляю ца собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Л'
ая /п иия о ci pi иф;
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич «у
Действителен: с 17.11.2016 до 17.11.2017 | ;
р.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2017 г. № 289
Изменения в описание типа на микроомметры цифровые серий DLRO и МТООПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры цифровые серий DLRO и МТО
Назначение средства измеренийМикроомметры цифровые серий DLRO и МТО (далее - микроомметры) предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Описание средства измеренийПринцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на цифровом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся при двух направлениях тока по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, выключатели), источник питания.
Микроомметры обоих серий предназначены как для измерения сопротивления в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей, и т.д.).
Микроомметры серии DLRO выпускаются в виде модификаций DLRO 10, DLRO 10Х, DLRO 10HD, DLRO 200, DLRO 600.
Микроомметры серии МТО выпускаются в виде модификаций МТО2Ю, МТО250, МТО300, МТО320, МТОЗЗО.
Модификации отличаются числом каналов измерения, значением выходного тока, метрологическими характеристиками, сервисными функциями (режимами), конструкцией.
Микроомметры могут работать в ручном, автоматическом, продолжительном режимах работы и режиме индуктивной нагрузки.
Результаты измерений могут быть сохранены в памяти прибора, на внешнем USB Flash-накопителе, либо переданы на компьютер.
В микроомметрах используются интерфейсы связи RS-232, USB, Ethernet.
Микроомметры модификации МТО300 не имеют собственных органов управления и работают под управлением внешнего ПК с помощью ПО PowerDB LITE через интерфейс Ethernet. Микроомметры модификаций МТО320, МТОЗЗО имеют встроенный компьютер с предустановленным ПО PowerDB, снабжены QWERTY-клавиатурой, экраном формата VGA и имеют графический интерфейс пользователя. В приборах имеются календарь и системные часы.
В целях безопасности приборы оснащены аварийным выключателем, функциями автоматического разряда и размагничивания измерительной цепи.
Конструктивно микроомметры выполнены в пластиковых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Общий вид средств измерений представлен на рисунках 1-9.
Питание микроомметров осуществляется как от сети переменного тока, так и от аккумуляторных батарей. Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.
Для предотвращения несанкционированного доступа в микроомметрах пломбируется
один из винтов крепления передней панели.

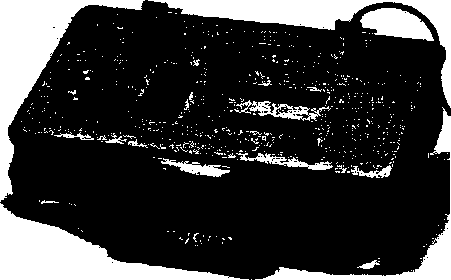

Рисунок 1 - Общий вид микроомметров DLRO 10, DLRO 10Х
Рисунок 2 - Общий вид микроомметров DLRO 10HD
Рисунок 3 - Общий вид микроомметров DLRO 200
Рисунок 4 - Общий вид микроомметров DLRO 600
Рисунок 5 ™ Общий вид микроомметров МТО210
Рисунок 6 - Общий вид микроомметров МТО250
Рисунок 7 - Общий вид микроомметров МТОЗОО

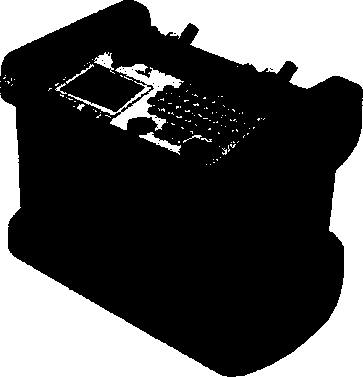

Рисунок 8 - Общий вид микроомметров МТО320
Рисунок 9 - Общий вид микроомметров МТОЗЗО
Микроомметры имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ГШЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
DLRO 10 |
DLRO 10Х |
DLRO 10HD |
DLRO 200 |
DLRO 600 | |
|
Идентификационное наименование ПО |
Микропрограмма | ||||
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
не ниже 2.3 |
не ниже 2.2 |
не ниже 1.07 |
не ниже 1.07 |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
|
Идентификационные данные (признаки) |
Значение | ||||
|
МТО2Ю |
МТО250 |
МТОЗОО |
МТО320 |
МТОЗЗО | |
|
Идентификационное наименование ПО |
Микропрограмма | ||||
|
Номер версии (идентификационный номер) ПО |
не ниже В3.1 |
не ниже В3.1 |
не ниже В3.1 |
не ниже В3.1 |
не ниже В3.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
__ |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики микроомметров цифровых DLRO 10, DLRO 10Х
|
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
10А |
1,9999 мОм |
0,1 мкОм |
±(0,002-Кизм. + 2 е.м.р.) |
|
1 А |
19,999 мОм |
1 мкОм | |
|
100 мА |
199,99 мОм |
10 мкОм | |
|
10 мА |
1,9999 Ом |
100 мкОм | |
|
1 мА |
19,999 0м |
1 мОм | |
|
100 мкА |
199,99 Ом |
10 мОм | |
|
100 мкА |
1999,9 Ом |
100 мОм |
Примечание: Rh3m. - измеренное значение сопротивления.
•вых DLRO 10HD
Таблица 3 -
|
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
10 А |
2500,0 мкОм |
0,1 мкОм |
±(0,002-Rh3m. + 2 е.м.р.) |
|
10 А |
250,00 мОм |
10 мкОм |
±(0,002-Rh3m. + 5 е.м.р.) |
|
1 А |
25,000 мОм |
1 мкОм |
±(0,002-Rh3m. + 2 е.м.р.) |
|
1 А |
2500,0 мОм |
100 мкОм | |
|
100 мА |
250,00 мОм |
10 мкОм | |
|
10 мА |
2500 мОм |
100 мкОм | |
|
1 мА |
25,000 Ом |
1 мОм | |
|
100 мкА |
250,00 Ом |
10 мОм | |
|
100 мкА |
2500,0 Ом |
100 мОм |
Примечание: Rh3m. - измеренное значение сопротивления.
Таблица 4 - Метрологические характеристики микроомметров цифровых DLRO 200, DLRO 600
|
Характеристика |
Значение |
|
DLRO 200 |
DLRO 600 | |
|
Диапазон измерений электрического сопротивления |
От 0,1 мкОм до 999,9 мОм |
От 0,1 мкОм до 999,9 мОм |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления |
В диапазоне от 100 до 300 мкОм: ± 0,02-Rh3m.; В диапазоне от 300 мкОм до 100 мОм: ± 0,01-Rh3m. |
В диапазоне от 100 мкОм до 100 мОм: ±0,01-Визм. |
|
Измерительный ток, А |
От 10 до 200 |
От 10 до 600 |
Примечание: Яизм. - измеренное значение сопротивления.
Таблица 5 - Метрологические характеристики микроомметров цифровых МТ02Ю, МТОЗОО, MTO32Q, МТОЗЗО
|
Измерительный ток |
Диапазон измерений электрического сопротивления |
Пределы допускаемой абсолютной погрешности измерений |
|
10А |
От 1 мкОм до 2 Ом |
±(0,0025 Rh3m. + 0,0025 Rk) |
|
1 А |
От 10 мкОм до 20 Ом | |
|
100 мА |
От 100 мкОм до 200 Ом | |
|
10 мА |
От 1 мОм до 2000 Ом |
Примечание: Кизм. - измеренное значение сопротивления; Rk - конечное значение диапазона измерений.
(вых МТО250
Таблица 5.1 -
|
Измерительный ток |
Диапазон измерений электрического сопротивления |
Пределы допускаемой абсолютной погрешности измерений |
|
50 А |
От 10 мкОм до 0,04 Ом |
±(0,0025-Rh3m. + 0,0025-Rk) |
|
50 А |
От 0,04 до 0,4 Ом | |
|
25 А |
От 10 мкОм до 0,08 Ом | |
|
25 А |
От 0,08 до 0,8 Ом | |
|
10А |
От 10 мкОм до 0,2 Ом | |
|
10А |
От 0,2 до 2 Ом | |
|
1 А |
От 100 мкОм до 2 Ом | |
|
1 А |
От 2 до 20 Ом | |
|
1 А |
От 20 до 1000 Ом |
±0,05-Rh3M. |
Примечание: Иизм. - измеренное значение сопротивления; Rk - конечное значение диапазона измерений.
6
Таблица 6 - Технические характеристики микроомметров цифровых DLRO 10, DLRO IPX, DLRO 10HD, DLRO 200, DLRO 600
|
Характеристика |
Значение | |||
|
DLRO 10, DLRO 10Х |
DLRO 10HD |
DLRO 200 |
DLRO 600 | |
|
Электрическое питание |
От 90 до 260 В, 50/60 Гц или встроенная аккумуляторная батарея |
От 90 до 264 В, 50/60 Гц или встроенная аккумуляторная батарея |
От 100 до 265 В, 50/60 Гц |
От 207 до 265 В, 50/60 Гц |
|
Интерфейс связи |
RS-232* |
нет |
RS-232 | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
220x100x237 |
315x285x181 |
410x250x270 | |
|
Масса, кг |
2,6 |
6,7 |
14,5 | |
|
Нормальные условия применения:
|
От +5 до +45 До 80 |
От +5 до +40 До 80 |
20±3 До 80 | |
|
Рабочие условия применения:
|
От-10 до +50 До 90 при +40 °C | |||
|
Температурный коэффициент |
0,01 %/°С |
0,05 %/°С | ||
Примечание: * - только для модификации DLRO 10Х.
Таблица 7 - Технические характеристики микроомметров цифровых МТО2Ю, MTO25Q, МТОЗОО, МТО320, МТОЗЗО
|
Характеристика |
Значение | ||||
|
МТО2Ю |
МТО250 |
МТОЗОО |
МТО320 |
МТОЗЗО | |
|
Электрическое питание |
120/240 В, 50/60 Гц |
От 84 до 264 В, от 47 до 63 Гц |
120/240 В, 50/60 Гц | ||
|
Интерфейс связи |
RS-232 |
Ethernet |
Ethernet |
Ethernet, USB, RS-232 |
Ethernet, USB |
|
Габаритные размеры, мм, |
546x3 |
30x216 | |||
|
(длинахширинахвысота) | |||||
|
Масса, кг |
13,1 |
13,6 |
13,1 |
14,9 |
14,9 |
|
Нормальные условия применения: | |||||
|
- температура воздуха, °C |
От +5 до +45 | ||||
|
- относительная влажность воздуха, % |
До 80 | ||||
|
Рабочие условия применения: | |||||
|
- температура воздуха, °C |
От—10 до +50 | ||||
|
- относительная влажность воздуха, % |
До 90 при +40 °C | ||||
|
Температурный коэффициент |
0,05 %/°С | ||||
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Основной комплект поставки | ||
|
Микроомметр цифровой (модификация по заказу) |
1 шт. | |
|
Измерительные кабели |
1 к-т | |
|
Кабель питания |
1 шт. | |
|
Кабель заземления |
1 шт. | |
|
Кабель интерфейса связи (при наличии) |
1 ПГГ. | |
|
CD-диск с ПО |
1 шт. | |
|
Сумка для переноски |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 52738-13 с изм. №1 |
1 экз. |
|
Опциональная поставка | ||
|
Дополнительные измерительные кабели |
1 к-т | |
|
Термопринтер |
1 шт. | |
|
Бумага для термопринтера |
по заказу | |
|
Кейс для транспортировки |
1 ПГГ. | |
|
Шунты для калибровки |
1 к-т | |
осуществляется по документу МП 52738-13 «Микроомметры цифровые серий DLRO и МТО. Методика поверки», с изменением № 1, утвержденным ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: катушки электрического сопротивления Р310 (per. № 1162-58), Р321 (per. № 1162-58), Р331 (per. № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (per. № 24112-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к микроомметрам цифровым серий DLRO и МТОГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация фирмы «Megger Ltd.», Великобритания
ИзготовительФирма «Megger Ltd.», Великобритания
Адрес: Archcliffe Road, Dover СТ17 9EN, Kent, England
Телефон/факс: +44 (0) 1304 502101 / +44 (0) 1304 207342
Web-сайт: http://www.megger.com
ЗаявительАкционерное общество «ПЕРГАМ-ИНЖИНИРИНГ» (АО «ПЕРГАМ-ИНЖИНИРИНГ»)
Адрес: 129085, г. Москва, проезд Ольминского, д. ЗА, стр. 3, офис 801
Телефон/факс: +7 (495) 775-75-25 / +7 (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66;
E-Mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
