МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

24 октября 2018 г.                                            _м 2236

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53777 «Расходомеры термоанемометрические Turbo Flow TFG» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращениями ООО НПО «Турбулентность-ДОН» от 21 августа 2018 г. № 1489, № 1490 приказываю:

• 1.   Внести изменения в описание типа на расходомеры термоанемометрические Turbo Flow TFG, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56188-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 56188-14 «ГСП. Расходомеры термоанемометрические Turbo Flow TFG. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15 августа 2018 г. Распространить действие документа на расходомеры термоанемометрические Turbo Flow TFG, выпущенные после даты приказа о переоформлении свидетельства об утверждении типа № 53777, в связи с внесением изменений в методику поверки.

• 3.  Переоформить свидетельство об утверждении типа №  53777

«Расходомеры термоанемометрические Turbo Flow TFG», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56188-14, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E78ODAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» октября 2018 г. № 2236

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры термоанемометрические Turbo Flow TFG

Расходомеры термоанемометрические Turbo Flow TFG (далее - расходомеры) предназначены для измерений массового расхода газа и объемного расхода газа, приведенного к стандартным условиям (природного, свободного (попутного) нефтяного и других газов и смесей газов известного состава, в том числе имеющих агрессивные компоненты) и вычисления массы и объема газа, приведенного к стандартным условиям.

Принцип действия расходомеров основан на измерении массовой скорости потока газа в одной или нескольких точках поперечного сечения трубопровода. В качестве первичного преобразователя массовой скорости газового потока используется термоанемометр постоянной разницы температуры, в качестве первичного измерительного преобразователя температуры измеряемой среды используется платиновый термопреобразователь сопротивления, давление измеряется вынесенным датчиком (преобразователем) абсолютного (избыточного) давления.

Аналого-цифровая система в режиме реального времени поддерживает постоянную разницу температур между нагреваемым чувствительным элементом термоанемометра и измеряющим температуру газа термопреобразователем. Мощность, необходимая для поддержания постоянной разницы температур, пропорциональна массовой скорости потока газа, прошедшего через измерительное сечение. Текущее значение массового расхода газа вычисляется по значению рассеиваемой тепловой мощности термоанемометра, составу и теплофизическим свойствам газа (вязкости и теплопроводности), параметрам давления, а также размерам чувствительного элемента первичного преобразователя и площади поперечного сечения трубопровода.

По измеренному значению массового расхода (массы) газа и расчетному значению плотности газа вычисляется объемный расход (объем) газа, приведенный к стандартным условиям.

Расчет физических свойств газовой смеси производится в соответствии со стандартизованными алгоритмами:

• - для природного газа по ГОСТ 31369-2008,

• - для сухих и влажных многокомпонентных газовых смесей переменных составов по ГСССД МР 273-2018,

• - для многокомпонентных газовых смесей и технически важных газов по ГСССД МР 112-03, ГСССД МР 118-05, ГСССД МР 134-07, ГСССД МР 135-07.

Расходомеры состоят из одного или нескольких преобразователей потока (далее - ПП) и расходомерного шкафа (далее - РШ). РШ представляет собой блок с клавиатурой и показывающим устройством, включающий в себя блок питания, блок разделения и ограничения напряжения и тока в искробезопасных цепях и блок связи с внешней периферией (ПК, принтер, АСУ и т.п.). Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ). Терминал связан с ПП по проводному интерфейсу RS-485.

Расходомер обеспечивает выполнение следующих функций:

• ■   архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений массового и объемного расхода, массы и объема, температуры, давления и параметров функционирования;

• ■  передачу оперативных данных, параметров настройки и архивной информации на принтер, ПК или устройство передачи данных (модем, контроллер, и т.п.) по проводным интерфейсам RS-232, RS-485, Ethernet или беспроводным интерфейсам;

• ■  разделение и ограничение напряжения и тока в искробезопасных цепях с питанием от промышленной сети 220110%% В, (50 ± 1) Гц и/или блока бесперебойного питания - от 12 до 18 В.

Конструкция РШ предусматривает отсутствие клавиатуры и показывающего устройства. В этом случае РШ может использоваться как источник питания ПП напряжением 18 В от сети 220 ^110% В, (50 ± 1) Гц с блоком разделения и ограничения напряжения и тока в искробезопасных цепях без дополнительных функций. РШ имеет маркировку взрывозащиты [Ex ib Gb] IIC.

Конструкция РШ предусматривает возможность его размещения в переносном кейсе или взрывозащищенном боксе.

Конструкция РШ предусматривает возможность подключения к нему одного или нескольких ПП.

ПП состоит из первичных преобразователей и блока вычисления расхода.

В качестве блока вычисления расхода используется встроенный вычислитель расхода или внешний, вынесенный в РШ. Конструкция ПП предусматривает наличие клавиатуры и показывающего устройства.

ПП обеспечивает выполнение следующих функций:

• ■   измерение температуры, давления, массового расхода и объемного расхода газа, приведенного к стандартным условиям, и вычисление массы и объема газа, приведенного к стандартным условиям;

• ■   архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений массы, объема, расхода, температуры и давления и параметров функционирования;

• ■   передача оперативных данных, параметров настройки и архивной информации на РШ, принтер, ПК или устройство передачи данных (модем, контроллер, и т.п.) по проводным интерфейсам RS-232, RS-485 или беспроводным интерфейсам.

Предусматривается возможность функционирования ПП в автономном режиме с питанием от встроенной АКБ.

ПП выполнен во взрывобезопасном исполнении, имеет маркировку взрывозащиты 1 Ex ib Gb [ia Ga] IIC T4 Gb или 1 Ex dib Gb [ia Ga] IIC T4 Gb и может устанавливаться во взрывоопасных зонах помещений и наружных установок.

При эксплуатации расходомеров в измерительных средах и окружающем атмосферном воздухе, содержащих агрессивные компоненты, корпус ПП изготавливается из коррозионностойкого модифицированного алюминиево-кремниевого сплава и окрашивается в красный цвет, а РШ размещается во взрывозащищенном корпусе с видом взрывозащиты 1 Ex d IIB.

В зависимости от конструкции первичного преобразователя и диаметра измерительного трубопровода расходомеры имеют следующие модификации:

• ■   модификация Н, предназначена для установки условным диаметром от 25 до 100 мм включительно чувствительным элементом для измерения температуры газа;

  измерительные трубопроводы вынесенным или встроенным

• ■   модификация S, предназначена для установки условным диаметром от 50 до 1400 мм включительно

чувствительным элементом для измерения температуры газа. По заказу расходомеры модификации S могут поставляться в переносном кейсе.

По заказу расходомеры всех модификаций могут изготавливаться с измерительными участками завода-изготовителя.

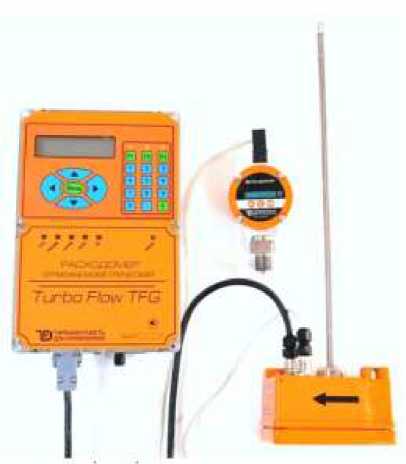

Turbo Flow TFG-S

Turbo Flow TFG-S c выносным терминалом

Turbo Flow TFG-S

Расходомеры обеспечивают индикацию следующих значений параметров:

• ■     текущего значения массового и объемного расхода газа;

• ■     суммарного значения объема и массы газа за предыдущие и текущие сутки;

• ■     суммарного значения объема и массы газа с момента включения расходомера;

• ■     суммарного значения объема и массы газа за предыдущий и текущий месяц;

• ■     температуры газа;

• ■      давления газа;

• ■     времени наработки;

• ■     времени простоя;

• ■     текущих даты и времени.

Расходомеры обеспечивают хранение в памяти и вывод на печать среднечасовых и среднесуточных значений параметров расхода газа за 12 предыдущих месяцев.

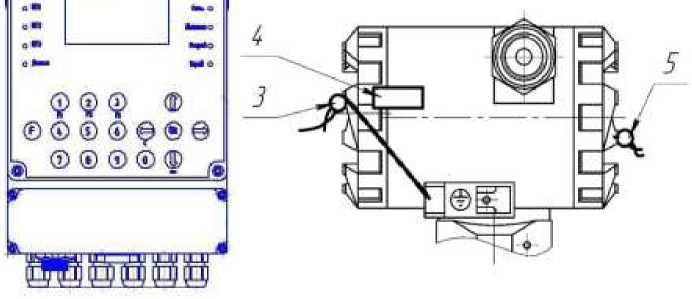

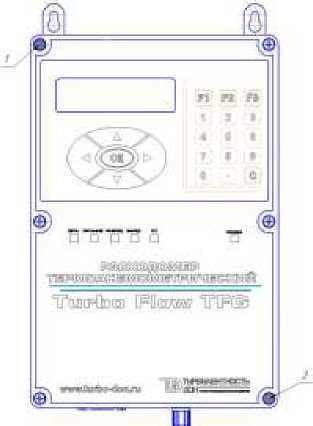

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения

знака поверки представлены на рисунке

• 1 - пломбы предприятия-изготовителя способом давления на специальную мастику;

• 2 - места для нанесения знака поверки способом давления на специальную мастику;

• 3 - пломба свинцовая предприятия - изготовителя;

• 4 - самоклеющаяся пломба из легкоразрушаемого материала предприятия-изготовителя;

• 5 - пломба свинцовая монтажной организации.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы предприятия-изготовителя и пломбы монтажной организации

Программное обеспечение расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение расходомеров разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Недопустимое влияние на метрологически значимую часть ПО расходомера через интерфейс пользователя и интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО расходомеров и измеренных (вычисленных) данных.

Дистанционный сбор данных, считывание архивов и передача параметров настроек расходомера может осуществляться по проводным интерфейсам RS-232, RS-485, Ethernet, USB или беспроводным интерфейсам CSD, GPRS, Bluetooth, Wi-Fi.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на корпусе ПП и РШ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 56188-14 с изменением №1 «ГСИ. Расходомеры термоанемометрические Turbo Flow TFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.08.2018 г.

Основные средства поверки:

• - государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16 000 м³/ч, СКО з,5-10^-'' :5-10^-'¹, НСП 4-10^-4;

• - рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности от 0,3 % до 0,5 %. Диапазон воспроизведения объемного расхода газа от 0,016 до 16 000 м³/ч;

• - калибратор давления портативный Метран-517 (регистрационный номер 39151-12), диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ± 0,02 до ± 0,1 %;

• - термостат жидкостный «Термотест-100» (регистрационный номер 39300-08), диапазон от минус 30 до плюс 100 °С, нестабильность поддержания установленной температуры в течение 1 часа в пределах ± 0,01 °С, неоднородность температурного поля в рабочем объеме термостата в пределах ± 0,01 °С;

• - эталонный термометр ЭТС-100 (регистрационный номер 19916-10), диапазон от минус 196 до 0 °С, 3 разряд;

• - эталонный термометр ЭТС-100 (регистрационный номер 19916-10), диапазон от 0 до плюс 660 °С, 3 разряд;

• - частотомер электронно - счетный Ч3-63/1 (регистрационный номер 9084-90), диапазон от 0,1 до 10⁸ Гц, пределы относительной погрешности ± 5-10^-7.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и/или на свидетельство о поверке расходомера.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ТУ 4213-016-70670506-2013 Расходомер термоанемометрический Turbo Flow TFG. Технические условия

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

Е-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
