№655 от 09.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31671
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51854 "Модули взвешивающие ТВ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ9 апреля 2018 г. № 655_____
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51854 «Модули взвешивающие ТВ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «МАССА-К» 07 февраля 2018 г. № 244 приказываю:
-
1. Внести изменения в описание типа на модули взвешивающие ТВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54474-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ OIML R 76-1-2011 (Приложение ДА) и распространить его действие, в том числе на средства измерений, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 51854 «Модули взвешивающие ТВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54474-13, в связи с заменой документа на поверку и в связи с изменением организационноправовой формы изготовителя с ЗАО «МАССА-К», г. Санкт-Петербург на АО «МАССА-К», г. Санкт-Петербург.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 51854 «Модули взвешивающие ТВ» на последующие 5 лет.
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECOC011E780DAE0071B1B53CM1
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\________________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» апреля 2018 г. №655
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули взвешивающие ТВ
Назначение средства измерений
Модули взвешивающие ТВ (далее - модули) предназначены для статических измерений массы различных грузов.
Описание средства измерений
Принцип действия модуля основан на преобразовании действующей на него силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы.
Модуль состоит из основания, корпуса, грузоприемной платформы и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в основание.
Модуль имеет три варианта исполнения грузоприёмной платформы S, М, Х1Х2 (рисунок 1).
Варианты исполнения модуля отличаются габаритными размерами, массой, формой грузоприемной платформы и материалом из которых изготовлены основание и корпус.

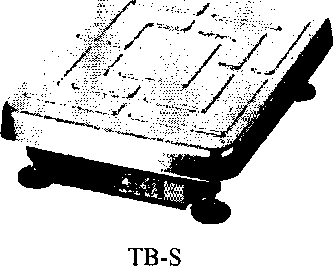

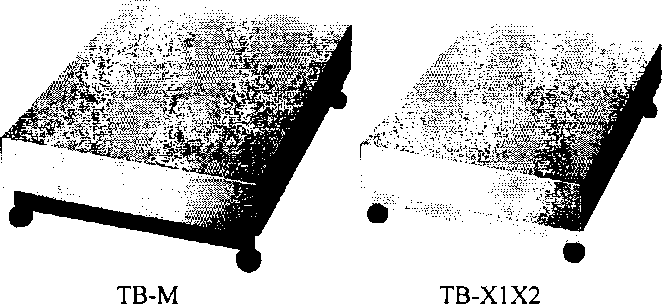

Рисунок 1 - Варианты исполнения грузоприёмной платформы
Шестнадцать модификаций модулей различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными делениями и имеют обозначение:
Модуль взвешивающий TB-JN-H.2,
где ТВ - обозначение типа;
J - вариант исполнения грузоприемной платформы (S, М, Х1Х2, где XI длина платформы в см, Х2 ширина платформы в см);
N - обозначение присутствует если основание и корпус выполнены из нержавеющей стали;
Н - максимальная нагрузка, кг;
.2 - обозначение присутствует только для двух интервального модуля.
В модуле предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Генератор случайных чисел выдает контрольное число - код юстировки. При юстировке код записывается цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки отображается на любом терминале, производства «МАССА-К», при подключении его к модулю и вводе специальных команд, описанных в руководстве по эксплуатации на терминал.

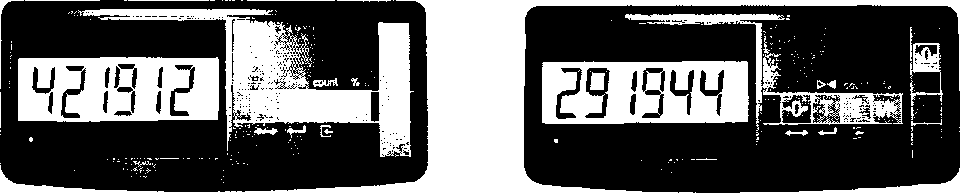

Рисунок 2 - Индикация кода юстировки
® @ j Мах 60/200 kg| Min 0,4 kg е = 20/50 g I
T = -60 kg |
Модуль взвешивающий
TB-S-200.2
-20°C/+40*C Версия ПО U 38.1.6
MASSA-K
Ns-
20
Место нанесения знака поверки
Рисунок 3 - Маркировка и место нанесения знака поверки
Маркировка производится на фирменной, разрушающейся при снятии планке (рис. 3), на которой нанесено:
-
- торговая марка изготовителя;
-
- обозначение модуля взвешивающего ТВ;
-
- предельные значения температуры;
-
- версия программного обеспечения;
-
- серийный номер;
-
- год выпуска;
-
- класс точности;
-
- знак утверждения типа;
-
- максимальная нагрузка (Мах);
-
- минимальная нагрузка (Min);
-
- поверочный интервал (е);
-
- максимальное значение выборки массы тары.
-
- знак поверки наносится после поверки на фирменную планку, разрушающуюся при снятии, и закрепленную на основании (рисунок 3)
Программное обеспечение
В модуле используется встроенное программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки. Программное обеспечение выполняет функции по сбору, обработке и передаче измерительной информации.
Идентификация программы:
Версия ПО и контрольная сумма ПО индицируется на терминале. Терминал при помощи специальных команд считывает версию ПО и контрольную сумму ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица I - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Р3210хх.НЕХ |
|
Номер версии (идентификационный номер) ПО* |
U 38.1.6* |
|
Цифровой идентификатор ПО |
17F379 (CRC 24) |
|
* Номер версии (идентификационный номер) ПО не ниже указанного | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности модуля взвешивающего по ГОСТ OIML R 76-1-2011 |
средний |
|
Доля от пределов допускаемой погрешности весов, pwm |
1 |
|
Повторяемость (размах) показаний, кг, не более |
|тре| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Мах |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Мах |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
Таблица 3 - Метрологические характеристики одноинтервального модуля
|
Обозначение модуля |
Min, кг |
Мах, кг |
d, е, г |
п |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
TB-JN-15 |
0,1 |
15 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5,0 ±7,5 |
|
TB-JN-30 |
0,2 |
30 |
10 |
3000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20 включ. Св. 20 до 30 включ. |
±5 ±10 ±15 |
|
TB-JN-32 |
0,2 |
32 |
10 |
3200 |
От 0,2 до 5,0 включ. Св. 5,0 до 20 включ. Св. 20 до 32 включ. |
±5 ±10 ±15 |
|
TB-JN-60 |
0,4 |
60 |
20 |
3000 |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. |
±10 ±20 ±30 |
|
TB-JN-150 |
1 |
150 |
50 |
3000 |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. |
±25 ±50 ±75 |
|
TB-JN-200 |
1 |
200 |
50 |
4000 |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 200 включ. |
±25 ±50 ±75 |
Продолжение таблицы 3
|
Обозначение модуля |
Min, кг |
Мах, кг |
d, е, г |
п |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
TB-JN-300 |
2 |
300 |
100 |
3000 |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. |
±50 ±100 ±150 |
|
TB-JN-600 |
4 |
600 |
200 |
3000 |
От 4 до 100 включ. Св. 100 до 400 включ. Св 400 до 600 включ. |
±100 ±200 ±300 |
Таблица 4 - Метрологические характеристики двухинтервального модуля
|
Обозначение модуля |
Min, кг |
Maxi/Махг, кг |
di/d2, ei/ег, г |
П]/П2 |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
TB-JN-15.2 |
0,04 |
6/15 |
2/5 |
3000/3000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
TB-JN-30.2 |
0,1 |
15/30 |
5/10 |
3000/3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 30 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
TB-JN-32.2 |
0,1 |
15/32 |
5/10 |
3000/3200 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
TB-JN-60.2 |
0,2 |
30/60 |
10/20 |
3000/3000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20 включ. Св. 20 до 30 включ. Св. 30 до 40 включ. Св. 40 до 60 включ. |
±5 ±10 ±15 ±20 ±30 |
|
TB-JN-150.2 |
0,4 |
60/150 |
20/50 |
3000/3000 |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. Св. 60 до 100 включ. Св. 100 до 150 включ. |
±10 ±20 ±30 ±50 ±75 |
|
TB-JN-200.2 |
0,4 |
60/200 |
20/50 |
3000/4000 |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. Св. 60 до 100 включ. Св. 100 до 200 включ. |
±10 ±20 ±30 ±50 ±75 |
Продолжение таблицы 4
|
Обозначение модуля |
Min, кг |
Maxi/Max2, кг |
di/d2, ei/ег, г |
П1/П2 |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
TB-JN-300.2 |
1 |
150/300 |
50/100 |
3000/3000 |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. Св. 150 до 200 включ. Св. 200 до 300 включ. |
±25 ±50 ±75 ±100 ±150 |
|
TB-JN-600.2 |
2 |
300/600 |
100/200 |
3000/3000 |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. Св. 300 до 400 включ. Св. 400 до 600 включ. |
±50 ±100 ±150 ±200 ±300 |
Таблица 5 - Максимальный диапазон устройства выборки массы тары
|
Модификация модуля | ||||||||||||
|
15 |
15.2 |
30, 32 |
32.2, 30.2 |
60 |
60.2 |
150, 200 |
150.2, 200.2 |
300 |
300.2 |
600 |
600.2 | |
|
Максимальный диапазон, кг |
15 |
6 |
зо, 32 |
15 |
60 |
30 |
150, 200 |
60 |
300 |
150 |
600 |
300 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
2 |
|
Параметры электрического питания:
|
от 220 до 236 50±1 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Условия эксплуатации весов:
|
от -20 до +40 90 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
|
Средний срок службы, лет |
8 |
Таблица 7 - Габаритные размеры и масса грузоприемного устройства
|
Обозначение варианта исполнения грузоприемного устройства |
Размеры грузоприемного устройства (длина; ширина, высота), мм, не более |
Масса, кг, не более |
|
S |
550,450, 95 |
13,5 |
|
М |
850, 650, 160 |
43 |
|
Х1Х2 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную планку, закрепленную на основании, фотохимическим способом.
Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль взвешивающий ТВ |
- |
1 шт. |
|
Стойка* |
- |
1 шт. |
Продолжение таблицы 8
|
Наименование |
Обозначение |
Количество |
|
Модуль взвешивающий ТВ. Паспорт |
Тв5.179.0 ПС |
1 экз. |
|
Модуль взвешивающий ТВ. Руководство по эксплуатации. |
Тв5.179.0 РЭ |
1 экз. |
|
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
- |
1 экз. |
|
Примечание: * Опционально | ||
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основные средства поверки:
- Эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на фирменную планку, закрепленную на грузоприемном устройстве.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модулям взвешивающим ТВ
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 4274-042-27450820-2012. Модули взвешивающие ТВ. Технические условия
Изготовитель
Акционерное общество «МАССА-К» (АО «МАССА-К»)
ИНН 7813012245
Адрес: 194044, г. Санкт-Петербург, Пироговская набережная, 15 Литер А
Телефон: (812) 346-57-03, факс (812) 327-55-47
E-mail: info@massa.ru
Web-сайт: www.massa.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
