Газоанализаторы моделей SP2nd, SPsecure, SP12C7 (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.

Принцип действия газоанализаторов, предназначенных для измерения:

• - довзрывоопасной концентрации горючих газов - термохимический;

• - объемной доли кислорода, оксида углерода, сероводорода, водорода, диоксида серы - электрохимический.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Газоанализаторы моделей SP2nd, SPsecure имеют один измерительный канал, газоанализаторы модели SP12C7 являются четырехканальными. Газоанализаторы снабжены клипсой крепления к поясу.

Способ отбора пробы:

• - модель SPsecure - принудительный за счет встроенного побудителя расхода;

• - модели SP2nd и SP12C7 - диффузионный.

Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение:

• - результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации.

Электрическое питание газоанализатора осуществляется:

• 1) газоанализаторы моделей SP2nd - от литиевого аккумулятора типа CR2 напряжением 3 В;

• 2) газоанализаторы модели SPsecure - от трех перезаряжаемых батарей или щелочных аккумуляторных батарей типа АА напряжением 1,2 или 1,5 В.

• 3) газоанализаторы модели SP12C7 - от двух щелочных аккумуляторных батарей типоразмера АА напряжением 1,5 В или блока Ni-Mh аккумуляторных батарей напряжением 1.2 В .

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:

• - звуковым сигналом;

• - светодиодным индикатором (для моделей SP2nd и SP12C7);

• - вибрационным сигналом тревоги (для моделей SP2nd и SP12C7);

• - отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы выполнены во взрывозащищенном исполнении, вид взрывозащиты: "искробезопасная электрическая цепь уровня "ia" по ГОСТ Р 51330.10-99. Маркировка взрывозащиты:

• - модель SP2nd - 0ExiaIICT4X;

• - модель SPsecure - 1ExdiaIIBT3X;

• - модель SP12C7 - 1 ExiadIICT3/T4X.

Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP67 по ГОСТ 14254-96.

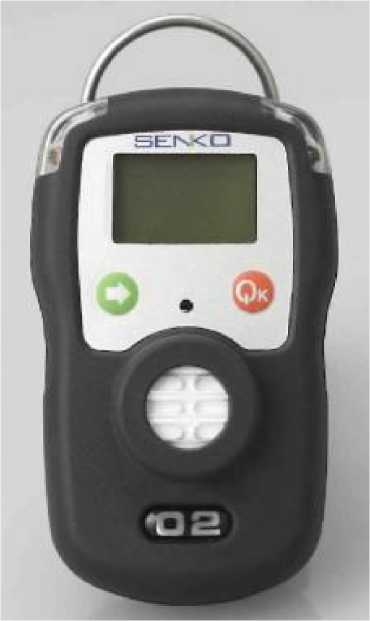

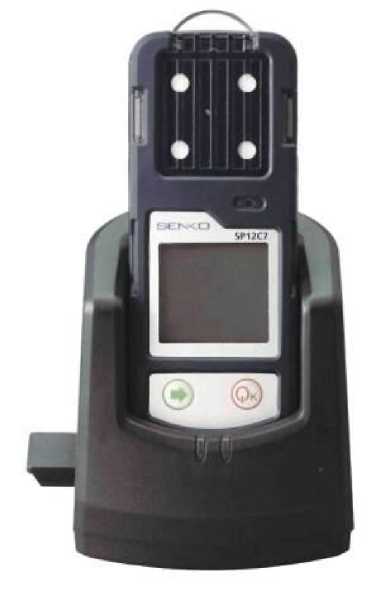

Внешний вид газоанализаторов приведен на рисунке 1.

б)

а)

в)

Рисунок 1 - Газоанализаторы моделей SP2nd, SPsecure, SP12C7

Комплект поставки газоанализатора приведен в таблице 6. Таблица 6

1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SP2nd и предел допускаемого времени установления показаний приведены в таблице 2.

Таблица 2

Лист № 4 всего листов 6

2) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SPsecure и предел допускаемого времени установления показаний приведены в таблице 3.

Таблица 3

3) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SP12C7 и предел допускаемого времени установления показаний приведены в таблице 4.

Таблица 4

Примечания:

¹⁾ - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8),

²⁾ - значения НКПР для метана и пропана по ГОСТ Р 51330.19-99._________________________

• 4) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности                                                                0,5

Лист № 5 всего листов 6

• 5) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности                                                           0,5

• 6) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности                                                              0,5

• 7) Пределы допускаемой дополнительной погрешности от влияния изменения давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности                                                                                    0,5

• 8) Время прогрева, мин, не более

• 9) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более

• 10) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи / новых элементов питания при нормальных условиях эксплуатации, часов, не менее

11) Габаритные размеры и масса газоанализатора не более указанных в таблице 5. Таблица 5

12) Средний срок службы чувствительного элемента, лет                         2

Условия эксплуатации:

- диапазон температуры окружающей среды, ° С                 от минус 20 до 50

- диапазон относительной влажности воздуха при температуре 25 °С , %

(без конденсации влаги)                                             от 10 до 95

- диапазон атмосферного давления, кПа                             от 84 до 106,7
