Номер по Госреестру СИ: 27615-09
27615-09 Счетчики ультразвуковые
(ALTOSONIC VR (мод. ALTOSONIC VMR) )
Назначение средства измерений:
Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR), далее - счётчики, предназначены для измерений объема и массы жидкостей.
Внешний вид.
Счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики ультразвуковые
Рисунок № 4
Программное обеспечение
Программное обеспечение счетчиков предназначено для обработки измерительной информации, поступающей от первичного преобразователя счетчика, а также первичных преобразователей плотности, температуры, давления, вычисления расхода и количества жидкости, прошедшей через счетчик, индикации результатов измерений и вычислений, вычислений поправочного коэффициента поверяемого/калибруемого счетчика, настройки параметров работы счетчика, формирования диагностических сообщений о работе счетчика, формирования выходных сигналов, передачи результатов измерений и вычислений, а также информации о состоянии счетчика по RS485 (RS232) по протоколу Modbus.
Для защиты от несанкционированного доступа к параметрам настройки может применяться пароль. Для программного обеспечения и данных, влияющих на метрологические характеристики счетчика, рассчитываются контрольные суммы, которые отображаются на показывающем устройстве счетчика. В случае применения преобразователя сигналов UFC 5, контрольная сумма выводится на дисплей ПК, подключенного к преобразователю сигналов.
Идентификация ПО счетчика проводится с помощью номера версии ПО, отображаемого на его показывающем устройстве или, в случае применения преобразователя сигналов UFC 5, на дисплее ПК, подключенного к преобразователю сигналов:
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчика.
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
KROHNE AVR |
MCD tool (KAFKA) или AS5 MCD.exe |
Номер версии (идентификационный номер) ПО |
03.00.ХХ.ХХ |
03.1.6.X |
Цифровой идентификатор ПО |
Указывается в паспорте | |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. |
Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Знак утверждения типа
Знак утверждения типа наносится в правом верхнем углу маркировочной таблички.Рисунок 6 - Схема пломбировки индустриального компьютера UPC 500 P
Рисунок 5 - Схема пломбировки первичного преобразователя UFS 500 F-EEx
Программное обеспечениеПрограммное обеспечение счетчиков предназначено для обработки измерительной информации, поступающей от первичного преобразователя счетчика, а также первичных преобразователей плотности, температуры, давления, вычисления расхода и количества жидкости, прошедшей через счетчик, индикации результатов измерений и вычислений, вычислений поправочного коэффициента поверяемого/калибруемого счетчика, настройки параметров работы счетчика, формирования диагностических сообщений о работе счетчика, формирования выходных сигналов, передачи результатов измерений и вычислений, а также информации о состоянии счетчика по RS485 (RS232) по протоколу Modbus.
Для защиты от несанкционированного доступа к параметрам настройки может применяться пароль. Для программного обеспечения и данных, влияющих на метрологические характеристики счетчика, рассчитываются контрольные суммы, которые отображаются на показывающем устройстве счетчика. В случае применения преобразователя сигналов UFC 5, контрольная сумма выводится на дисплей ПК, подключенного к преобразователю сигналов.
Идентификация ПО счетчика проводится с помощью номера версии ПО, отображаемого на его показывающем устройстве или, в случае применения преобразователя сигналов UFC 5, на дисплее ПК, подключенного к преобразователю сигналов:
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО счетчика.
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
KROHNE AVR |
MCD tool (KAFKA) или AS5 MCD.exe |
Номер версии (идентификационный номер) ПО |
03.00.ХХ.ХХ |
03.1.6.X |
Цифровой идентификатор ПО |
Указывается в паспорте | |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. |
Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||||||
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") | |
Наибольший расход, м3/ч |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 (5000*) |
5700 |
7100 |
10000 |
13800 |
18000 | |
Наименьший расход в зависи-мости от кратности диапазона измерений, м3/ч |
2:1 |
140 |
300 |
600 |
900 |
1250 |
1750 |
2250 |
2850 |
3550 |
5000 |
6900 |
9000 |
10:1 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1380 |
1800 | |
20:1 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
690 |
900 | |
Цена деления шкалы индикации объёма, м3 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 | |
Пределы допускаемой относительной погрешности, в зависимости от кратности диапазона расходов 0,5Qmax< Q < Qmax (0,05 Qmax< Q < Qmax по заказу), %:
|
±0,07 ±0,1 |
Примечание: ) - по заказу
Таблица 3 - Технические характеристики (масса и длина первичного преобразователя)
Наименование характеристики |
Значение | |||||||||||
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") |
Масса первичного преобразователя (для фланцев 150 lb), кг |
80 |
110 |
160 |
240 |
320 |
460 |
600 |
860 |
1000 |
1100 |
1400 |
1800 |
Монтажная длина первичного преобразователя, мм |
500 (550*) |
600 (650*) |
900 (950*) |
1000 (1100*) |
1100 |
1200 |
1300 |
1400 |
1500 |
1800 |
1900 |
2200 |
Примечание: *1 - для фланцев 600 lb |
Таблица 4 - Основные технические характеристики
Наименование параметра |
Величина параметра |
Измеряемая среда |
Жидкость (нефть, нефтепродукты, сжиженные газы, бензин, керосин, дизельное топливо, широкая фракция легких углеводородов, нестабильный газовый конденсат и т.д.) |
Температура измеряемой среды, °C |
от -20 (-50**) до +120 (до +110 для ALTOSONIC VMR) |
Вязкость измеряемой среды, сСт |
от 0,1 до 400 |
Плотность измеряемой среды, кг/м3 |
от 300 до 1100 |
Давление в трубопроводе, не более, МПа |
1,6(16**) |
Температура окружающего воздуха, °C
|
от -55 до +55 от -55 до +55 от +5 до +55 |
Класс защиты
|
не ниже IP66 не ниже IP65 не ниже IP 5 7 |
Продолжение таблицы 4
Наименование параметра |
Величина параметра |
Взрывозащищенность
|
1Ех ib ПВ Тб...ТЗ (1 Ex d ПВ Тб) lExd[ib] ПВ Т5 1Ех d [ia] ПВ Т5 Gb X 1Ех d [ia] ПВ+Н2 Т5 Gb X |
Габаритные размеры, не более, мм:
|
610x465x293 490x440x350 (2330x600x610) |
Масса, не более, кг
|
75 20 (208) |
Номинальное напряжение питания в зависимости от исполнения, В:
|
230; 110; 24 переменный ток (частота 47.. .63 Гц), 24 (постоянный ток) от 20,4 до 26,4 (постоянный ток) от 100 до 240 (переменного тока (50/60 Гц)) |
Потребляемая мощность, не более:
|
200 120 (700) 28 (стандартное исполнение) 175 (с подогревающими элементами) 35 |
Длина входного прямого участка (при наличии струевыпрямителя), не менее |
20 Ду (10 Ду) |
Длина выходного прямого участка (в том числе до места монтажа преобразователей температуры), не менее |
5 Ду (3 Ду) |
Максимальная длина кабеля между первичным и промежуточным преобразователем, не более, |
10 |
Примечание: **) - по заказу |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 документа «Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 8.587-2019 «Масса нефти и нефтепродуктов. Методики (методы) измерений» МОЗМ МР № 117-1 «Измерительные системы для жидкостей кроме воды» Техническая документация фирмы «KROHNE ALTOMETER», Нидерланды
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы счётчика основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.
Счетчик ALTOSONIC VR используется для измерения объема, счетчик ALTOSONIC VMR - для измерения объема и/или массы.
В состав счетчика входят:
-
- первичный преобразователь UFS 500 F-EEx;
-
- промежуточный преобразователь UFC 500 F-EEx или преобразователь сигналов UFC 5, помещенные в защитную коробку;
-
- индустриальный компьютер UPC 500 Р (или компьютерная стойка);
-
- программное обеспечение KROHNE;
-
- блок ввода/вывода;
-
- индивидуальные прямолинейные участки трубопровода на входе и выходе первичного преобразователя.
Счетчики могут использоваться совместно с преобразователями температуры, давления и плотности.
Конструктивно счетчик выполнен в виде отдельных составных частей.
Первичный преобразователь состоит из присоединительных фланцев, входного конфузора, цилиндрического измерительного участка с десятью ультразвуковыми датчиками, образующими пять акустических каналов, и выходного диффузора, а также входного и выходного прямолинейных участков.
Входной прямолинейный участок трубопровода первичного преобразователя имеет струевыпрямитель. Выходной прямолинейный участок при установке преобразователей температуры и давления может иметь присоединительные штуцеры.
При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений в компьютере или, в случае применения преобразователя сигналов UFC 5, непосредственно в преобразователе сигналов определяются значения скоростей в каждом из пяти акустических каналов и средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По средней скорости потока компьютер или преобразователь сигналов UFC 5 вычисляет расход и объем измеряемой среды.
При измерении массы счетчик преобразует электрические сигналы от плотномера, преобразователей температуры и давления в цифровой код. Преобразование сигналов может производиться в блоке ввода/вывода, который может быть выполнен как в одном блоке с компьютером, так и отдельно, или в компьютерной стойке. По измеренным значениям плотности, температур, давлений и объема в компьютере или компьютерной стойке вычисляется значение массы.
Измеренные и вычисленные значения могут преобразовываться в токовый (4-20 мА) и частотно-импульсный сигналы, а также передаваться по RS485 (RS232) и выводится на показывающее устройство (дисплей) компьютера, или показывающее устройство (дисплей) компьютерной стойки, или дисплей персонального компьютера (далее - ПК), подключенного к преобразователю сигналов UFC 5.
На показывающем устройстве (дисплее) компьютера или компьютерной стойки индуцируется следующая информация:
-
- значения объема и объёмного расхода в прямом и обратном направлении потока (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения температуры и давления жидкости (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения массы и массового расхода (только ALTOSONIC VMR);
-
- значение объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура t = 20 °С или 15°С, давление Ризб = 0 МПа или Рабс = 0,101325 МПа);
-
- профиль измеряемого потока в графической форме в реальном масштабе времени (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- интенсивность закрутки потока (свёрла) (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);
-
- диагностические сообщения о работе счетчика (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5).
Место нанесения маркировочной таблички

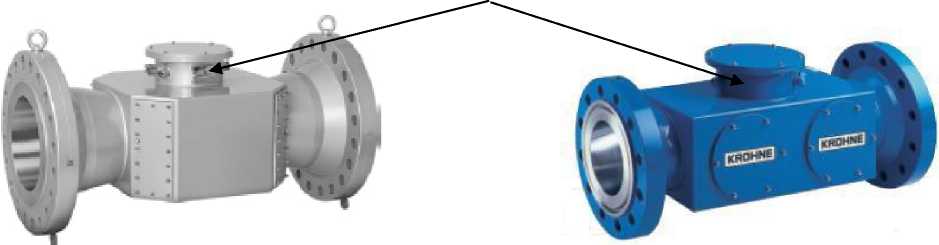

Рисунок 1- Внешний вид первичного преобразователя UFS 500 F-EEx
Место нанесения
К'ДП1*И|

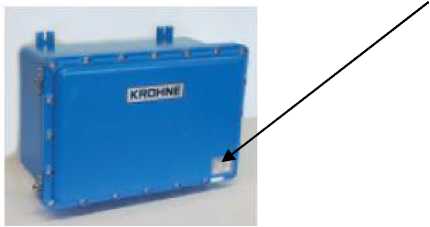

Рисунок 2 - Внешний вид промежуточного преобразователя UFC 500 F-EEx или UFC 5 в защитной коробке
маркировочной таблички

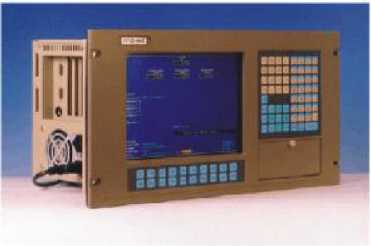

Рисунок 3 - Внешний вид индустриального компьютера UPC 500 P
Заводские номера, входящих в состав компонентов, в виде цифрового обозначения наносятся методом гравировки в числовом формате на маркировочные таблички, расположенные на откидной крышке промежуточного преобразователя UFC 500 F-EEx или UFC 5 в защитной коробке и стойке клеммной коробки первичного преобразователя.
Нанесение знака поверки на счетчики не предусмотрено.
Схема пломбирования от несанкционированного доступа приведена на рисунках 5,6. Знак утверждения типа наносится в правом верхнем углу маркировочной таблички.
Рисунок 6 - Схема пломбировки индустриального компьютера UPC 500 P
Рисунок 5 - Схема пломбировки первичного преобразователя UFS 500 F-EEx
Таблица 5
Наименование |
Кол-во |
Счетчик ультразвуковой ALTOSONIC VR (мод. ALTOSONIC VMR) |
1 |
Руководство по эксплуатации «Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Руководство по эксплуатации»1 |
1 |
Паспорт «Счетчик ультразвуковой ALTOSONIC VR (мод. ALTOSONIC VMR)»1 |
1 |
1 Допускается комплектовать на бумажном или электронном носителе |

Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||||||
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") | |
Наибольший расход, м3/ч |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 (5000*) |
5700 |
7100 |
10000 |
13800 |
18000 | |
Наименьший расход в зависи-мости от кратности диапазона измерений, м3/ч |
2:1 |
140 |
300 |
600 |
900 |
1250 |
1750 |
2250 |
2850 |
3550 |
5000 |
6900 |
9000 |
10:1 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1380 |
1800 | |
20:1 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
690 |
900 | |
Цена деления шкалы индикации объёма, м3 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 | |
Пределы допускаемой относительной погрешности, в зависимости от кратности диапазона расходов 0,5Qmax< Q < Qmax (0,05 Qmax< Q < Qmax по заказу), %:
|
±0,07 ±0,1 |
Примечание: ) - по заказу
Таблица 3 - Технические характеристики (масса и длина первичного преобразователя)
Наименование характеристики |
Значение | |||||||||||
Условный диаметр, мм (дюйм) |
100 (4") |
150 (6") |
200 (8") |
250 (Ю") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
700 (28") |
800 (32") |
Масса первичного преобразователя (для фланцев 150 lb), кг |
80 |
110 |
160 |
240 |
320 |
460 |
600 |
860 |
1000 |
1100 |
1400 |
1800 |
Монтажная длина первичного преобразователя, мм |
500 (550*) |
600 (650*) |
900 (950*) |
1000 (1100*) |
1100 |
1200 |
1300 |
1400 |
1500 |
1800 |
1900 |
2200 |
Примечание: *1 - для фланцев 600 lb |
Таблица 4 - Основные технические характеристики
Наименование параметра |
Величина параметра |
Измеряемая среда |
Жидкость (нефть, нефтепродукты, сжиженные газы, бензин, керосин, дизельное топливо, широкая фракция легких углеводородов, нестабильный газовый конденсат и т.д.) |
Температура измеряемой среды, °C |
от -20 (-50**) до +120 (до +110 для ALTOSONIC VMR) |
Вязкость измеряемой среды, сСт |
от 0,1 до 400 |
Плотность измеряемой среды, кг/м3 |
от 300 до 1100 |
Давление в трубопроводе, не более, МПа |
1,6(16**) |
Температура окружающего воздуха, °C
|
от -55 до +55 от -55 до +55 от +5 до +55 |
Класс защиты
|
не ниже IP66 не ниже IP65 не ниже IP 5 7 |
Продолжение таблицы 4
Наименование параметра |
Величина параметра |
Взрывозащищенность
|
1Ех ib ПВ Тб...ТЗ (1 Ex d ПВ Тб) lExd[ib] ПВ Т5 1Ех d [ia] ПВ Т5 Gb X 1Ех d [ia] ПВ+Н2 Т5 Gb X |
Габаритные размеры, не более, мм:
|
610x465x293 490x440x350 (2330x600x610) |
Масса, не более, кг
|
75 20 (208) |
Номинальное напряжение питания в зависимости от исполнения, В:
|
230; 110; 24 переменный ток (частота 47.. .63 Гц), 24 (постоянный ток) от 20,4 до 26,4 (постоянный ток) от 100 до 240 (переменного тока (50/60 Гц)) |
Потребляемая мощность, не более:
|
200 120 (700) 28 (стандартное исполнение) 175 (с подогревающими элементами) 35 |
Длина входного прямого участка (при наличии струевыпрямителя), не менее |
20 Ду (10 Ду) |
Длина выходного прямого участка (в том числе до места монтажа преобразователей температуры), не менее |
5 Ду (3 Ду) |
Максимальная длина кабеля между первичным и промежуточным преобразователем, не более, |
10 |
Примечание: **) - по заказу |
