Номер по Госреестру СИ: 74915-19
74915-19 Расходомеры-счётчики электромагнитные
(WATERFLUX)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные WATERFLUX предназначены для измерений объемного расхода, объема, (опционально температуры и/или давления) жидких
электропроводящих продуктов.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 10
Программное обеспечение
Алгоритм встроенного программного обеспечения (ПО), реализующий измерения скорости потока рабочей среды и расчета объемного расхода (объема), преобразовывает измеренные и рассчитанные величины в значения тока и частоты на выходных разъемах прибора, а также выводит данные на индикатор и через цифровые интерфейсы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение (с преобразователями сигналов) | |||
IFC 050 |
IFC 070 |
IFC 100 |
IFC 300 | |
Идентификационное наименование ПО |
Отсутствует | |||
Номер версии (идентификационный номер) ПО |
не ниже 4. х. хх |
не ниже 4.x.xx; не ниже .^.х.хк |
не ниже 4. х. хх |
не ниже 3.x.хх |
Цифровой идентификатор ПО |
Не отображается | |||
Примечание - Символами «х» обозначен номер версии ПО, не влияющий на метрологические характеристики расходомеров-счетчиков электромагнитных WATERFLUX. |
Знак утверждения типа
Знак утверждения типананосят на преобразователь сигналов расходомера-счетчика электромагнитного WATERFLUX методом наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным WATERFLUX
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
Техническая документация фирмы изготовителя «KROHNE Altometer»
Поверка
Поверкаосуществляется по документу РТ-МП-5634-449-2019 «ГСИ. Расходомеры-счетчики
электромагнитные WATERFLUX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 января 2019 г.
Основные средства поверки:
-
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде 40125-08);
-
- установка объемно-динамическая «REFERENCE TOWER PSTR 04», диапазон воспроизводимых расходов от 2,5 до 10000 м3/ч, иР = 0,063 % (регистрационный номер эталона в реестре Федерального информационного фонда № 3.2.ВТП.0002.2015);
-
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде 29553-05);
-
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);
-
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12);
-
- весы электронные К, КТ III (регистрационный номер в Федеральном информационном фонде 45158-10);
-
- плотномер ПЛОТ-3Б, погрешность ±0,1 % (регистрационный номер в Федеральном информационном фонде 20270-12);
-
- устройство OPTICHECK (регистрационный номер в Федеральном информационном фонде 71481-18);
-
- устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
«KROHNE Altometer», Нидерланды Адрес: Kerkeplaat 12, 3313 LC Dordrecht,Телефон: +31 (0)78 6306300; Факс: +31 (о)78 6306390
E-mail: admini strator@krohne-altometer.nl
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»)ИНН 7716526213
Адрес: 443538, Самарская область, Волжский район, массив «Жилой массив Стромилово»
Телефон: +7 (846) 230 03 70; Факс: +7 (846) 230 03 11
Web-сайт: http://www.krohne.ru
Е-mail: Samara@krohne.su
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31 Телефон: 8 (495) 544 00 00
Web-сайт: http://www.rostest.ru
Принцип работы расходомеров-счетчиков электромагнитных WATERFLUX основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и формирование различных выходных и интерфейсных сигналов.
Расходомеры-счетчики электромагнитные WATERFLUX состоят из двух частей -первичного преобразователя WATERFLUX 3000 и преобразователя сигналов IFC, исполнений IFC 050, IFC 070, IFC 100, IFC 300. Преобразователи сигналов могут быть жестко связаны с первичным преобразователем в единую механическую конструкцию (компактное исполнение) или разнесены на некоторое расстояние (раздельное исполнение).

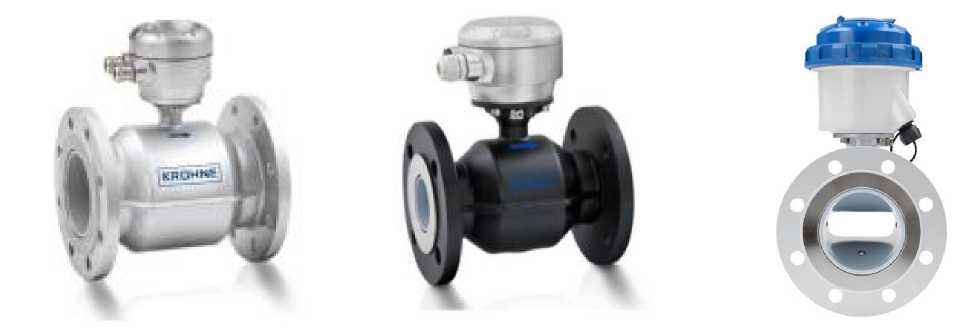

Первичный преобразователь, общий вид которого представлен на рисунке 1а, имеет прямоугольную форму внутреннего сечения в середине трубы, предназначенную для выравнивания потока, благодаря чему отсутствует необходимость в прямых участках на входе и выходе. В первичном преобразователе предусмотрен электрод сравнения, благодаря которому отсутствует необходимость в заземляющих кольцах. На рисунке 1б представлена модификация для установки в грунт (подземной установки) и установки в зонах с постоянным подтоплением.
а) Первичный преобразователь б) Первичный преобразователь в) Первичный преобразователь с стандартного исполнения для установки в грунт преобразователем сигналов
IFC 070
Рисунок 1 - Общий вид первичного преобразователя WATERFLUX 3000.
В первичный преобразователь WATERFLUX 3000 (DN50.. .DN200) с преобразователем сигналов IFC 070 опционально могут быть встроены датчики давления и температуры (рисунок 1в).

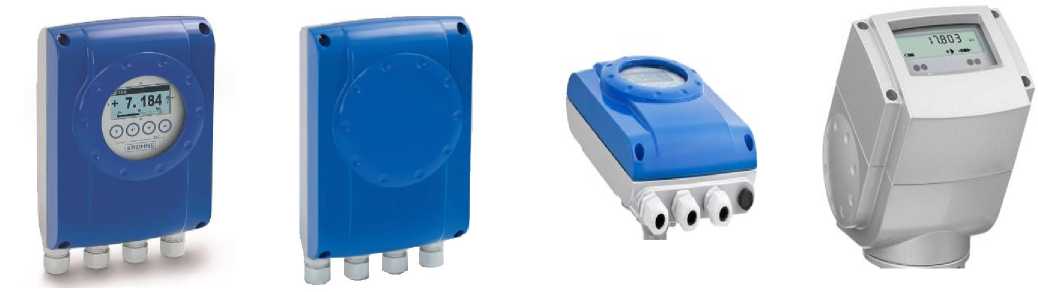

Общий вид преобразователей сигналов представлен на рисунке 2.
Преобразователи сигналов представляют из себя электронные блоки, предназначенные для обработки измерительной информации, а также для питания обмотки возбуждения расходомера.
б) IFC 050
без дисплея (исполнение для настенного монтажа)
в) IFC 050 (компактного исполнения)
а) IFC 050
с дисплеем
(исполнение для настенного монтажа)
ж) IFC 100 (исполнение для настенного монтажа)
г) IFC 070 (компактное
исполнение из алюминия IP66/IP67)
З ) IFC 100 (компактное исполнение)
д) IFC 070
(компактное исполнение из поликарбоната
IP66/IP68)
е) IFC 070
(раздельное исполнение)
и) IFC 300
(компактное исполнение для полевых условий)
к) IFC 300 (раздельное исполнение для полевых условий)
л) IFC 300 (исполнение для монтажа в 19" стойку)
м) IFC 300 (раздельное
исполнение для настенного монтажа)
Рисунок 2 - Общий вид преобразователей сигналов
Модификации преобразователей сигналов представлены в таблице 1.
Таблица 1 - Модификации преобразователей сигналов
Наименование |
Выходные сигналы |
Интерфейсы связи |
IFC 050 |
|
|
IFC 070 |
|
- протокол Modbus (при оснащении GSM модулем KGA 42 возможна передача данных по сети GPRS). |
IFC 100 |
|
- протокол HART® |
IFC 300 |
управляющий вход или токовый вход. |
|
Преобразователи сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;
F - раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;
W - раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;
R - раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем.

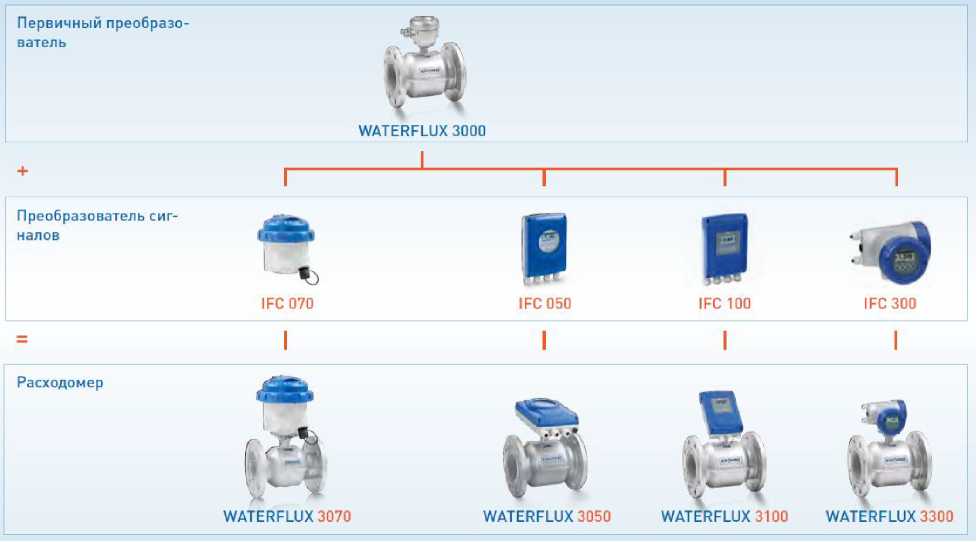

Варианты исполнений расходомеров-счетчиков электромагнитных WATERFLUX приведены на рисунке 3.
Пломбировка расходомеров-счетчиков электромагнитных WATERFLUX осуществляется во избежание внесения изменений в аппаратное и программное обеспечение. Пломбировка осуществляется при установке на месте эксплуатации.
На рисунках 4 и 5 представлены примеры опломбировки различных исполнений.
Первичный преобразователь |
'П£..—- WATERFLUX 3000 |
1 | |
+ |
1 III |
Преобразователь сигналов
IFC 070
IFC 050
IFC 100
IFC 300
Расходомер
WATERFLUX 3070
WATERFLUX 3050
WATERFLUX 3300
WATERFLUX 3100
Рисунок 3 - Варианты исполнений расходомеров.

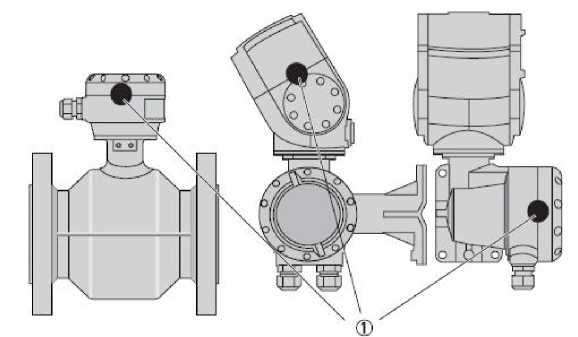

1 - место расположения пломб
а) На крышке корпуса
Рисунок 4 - Примеры опломбировки для корпуса со степенью защиты IP66/IP67

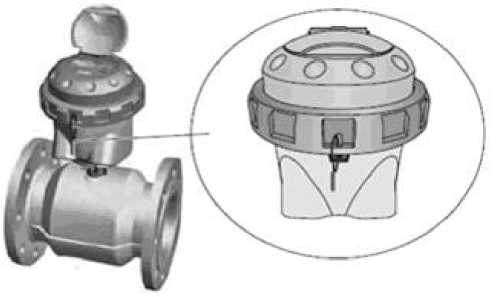

б) На разъемном соединении с пружинной фиксацией

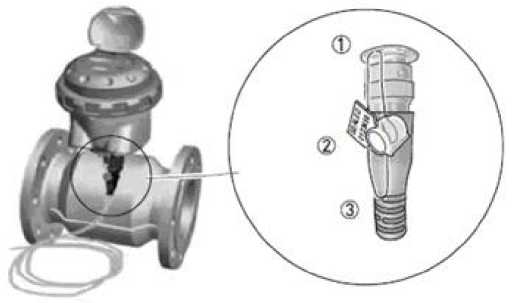

1 - стальная пломбировочная проволока, продетая через разъем корпуса; 2 - пломбировочная сдвоенная нить; 3 - стальная пломбировочная проволока, продетая через муфту разъема
Рисунок 5 - Пример опломбировки для корпуса со степенью защиты IP66/IP68
Таблица 5 -
Наименование |
Обозначение |
Количество |
Расходомер-счетчик электромагнитный |
WATERFLUX |
1 шт. |
Сигнальный кабель (для расходомеров раздельного исполнения) |
- |
1 шт. |
Руководства по эксплуатации расходомеров |
MA WATERFLUX 3050 MA WATERFLUX 3070 MA WATERFLUX 3100 MA WATERFLUX 3300 |
1 экз. |
Руководство по эксплуатации первичного преобразователя WATERFLUX 3000 |
HB WATERFLUX 3000 |
1 экз. |
Руководства по эксплуатации преобразователей сигналов |
MA IFC 050 MA IFC 100 MA IFC 300 |
1 экз. |
Паспорт - для исполнений с IFC 050 (WATERFLUX 3050) |
3050.01001.012 ПС | |
- для исполнений с IFC 070 (WATERFLUX 3070) |
3070.01001.012 ПС |
1 экз. |
- для исполнений с IFC 100 (WATERFLUX 3100) |
3100.01001.012 ПС | |
- для исполнений с IFC 300 (WATERFLUX 3300) |
3300.01001.012 ПС | |
Методика поверки |
РТ-МП-5634-449-2019 |
1 экз. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |||
IFC 050 |
IFC 070 |
IFC 100 |
IFC 300 | |
Номинальный диаметр, DN |
от 25 до 600 | |||
Максимальный расход, м3/ч |
от 20 до 7875 | |||
Номинальный расход, м3/ч |
от 16 до 6300 | |||
Минимальный расход, м3/ч |
от 0,025 до 63 | |||
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), %:
| ||||
±(0,5+6q) ) |
±(0,2+6q)1) |
±(0,3+6q)1) |
±(0,2+6q)1) | |
±(0,4+5q)1) |
±(0,4+6q)1) | |||
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) после поверки с применением устройств «MAGCHECK VERIFICATOR» и «OPTICHECK», % |
±1,0 | |||
Диапазон измерений температуры, °С |
от -5 до +70 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |||
Диапазон измерений давления, МПа |
от -0,05 до 1,6 | |||
Пределы допускаемой приведенной погрешности измерений давления (от диапазона измерений), % |
±1,0 |
Продолжение таблицы 3.
Примечание:
1) 3q
• 100,
где D - диаметр расходомера, м;
3
Q- текущий расход м /ч
аблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |||
IFC 100 |
IFC 070 |
IFC 300 |
IFC 050 | |
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015): | ||||
- для первичного преобразователя |
IP66/IP67 (опция IP66/IP68) | |||
- Преобразователя сигналов |
IP66/IP67 |
IP66/IP67 (опция |
IP66/IP67 |
IP66/67, |
(опция |
IP66/IP68), IP68 |
(опция |
IP65/66 | |
IP66/IP69) |
IP66/IP69) | |||
Максимальное давление рабочей среды, МПа: - для DN25 ... DN300 |
1,6 | |||
- для DN350 ... DN600 |
1,0 | |||
Температура рабочей среды, °С |
от -5 до +70 | |||
Удельная электропроводность рабочей среды, не менее, мкСм/см |
20 | |||
Напряжение питания, В | ||||
- переменный ток частотой |
(100...230)+;0° 1) |
(100...230)+150 | ||
50/60 Гц |
(100...230)-15 |
24+10 ^+15 |
(100...230)+15 | |
- постоянный ток |
24 -55 ^*+30 |
- |
24 +55 ^*+30 |
24+30 ^*+30 |
- переменный ток частотой |
24+150 |
24+10 | ||
50/60 Гц или постоянный ток |
24 +30 ^+25 |
24 +30 ^+25 | ||
- аккумуляторная батарея |
литиевая батарея | |||
3,6 В3) | ||||
Габаритные размеры, мм, не более | ||||
- высота |
1038 |
951 |
936 |
902 |
- ширина |
780 |
780 |
780 |
780 |
- длина |
600 |
600 |
600 |
600 |
Масса преобразователя сигналов, кг, не более |
3,5 |
3,3 |
5,7 |
1,9 |
Масса первичного преобразователя, кг, не более |
180 | |||
Условия эксплуатации: - температура окружающей | ||||
среды, °С |
от -40 (-25 2)) до +65 | |||
- атмосферное давление, кПа |
от 84 до 106,7 | |||
- относительная влажность, % |
до 100 |
Примечание:
1) Опционально возможно подключение внешнего источника питания переменного/постоянного тока от 110 до 230) В (50/60 Гц), переменного тока от 10 до 30 В (50/60 Гц) с возможностью резервного питания от литиевой батареи 3,6 В (38 А^ч).
Продолжение таблицы 4._________________________________________________________
-
2) Температура окружающей среды для расходомера с преобразователем сигналов IFC 070.
-
3) Опционально возможно подключение внешней литиевой батареи 3,6 В.
