Номер по Госреестру СИ: 69169-17
69169-17 Счетчики ультразвуковые
(Altosonic V)
Назначение средства измерений:
Счетчики ультразвуковые «Altosonic V» (далее - СИ) предназначены для измерений объема жидкостей в напорных трубопроводах.

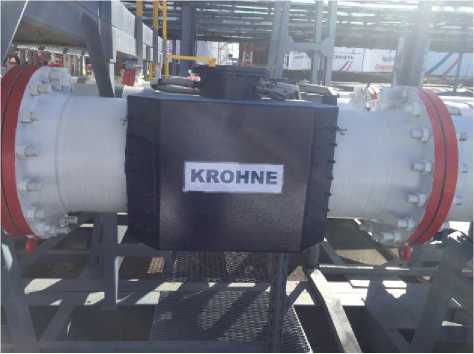

Внешний вид.
Счетчики ультразвуковые
Рисунок № 1

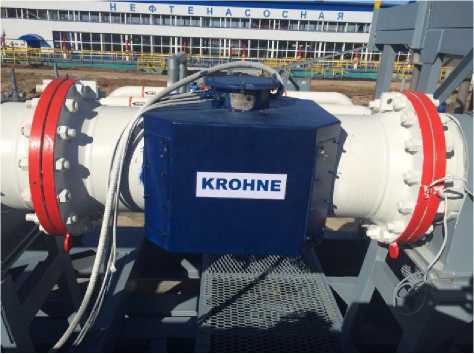

Внешний вид.
Счетчики ультразвуковые
Рисунок № 2

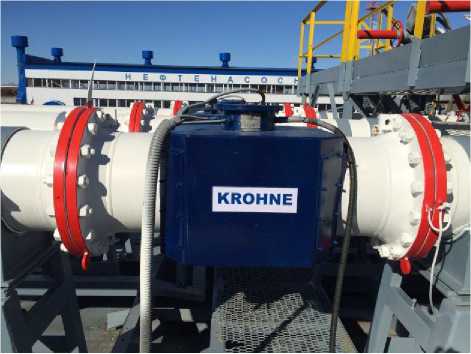

Внешний вид.
Счетчики ультразвуковые
Рисунок № 3

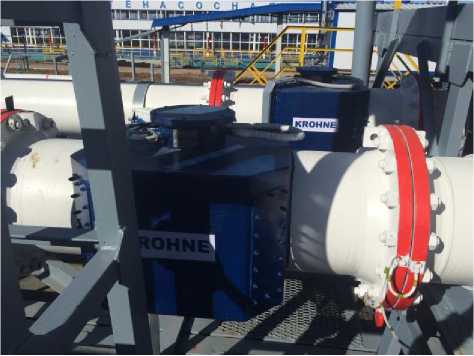

Внешний вид.
Счетчики ультразвуковые
Рисунок № 4

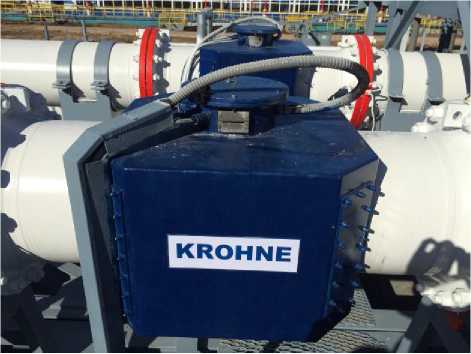

Внешний вид.
Счетчики ультразвуковые
Рисунок № 5
Программное обеспечение
Первичный и вторичный преобразователи СИ имеют программное обеспечение (ПО), связанное с компьютером. ПО СИ недоступно для пользователя. Наименование ПО и идентификационные данные указаны в таблице 1.
ПО СИ имеет средний уровень защиты в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
03.00.50.11 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации СИ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации на СИ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам ультразвуковым «Altosonic V»
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «KROHNE ALTOMETER»
Поверка
Поверкаосуществляется по документу МИ 3265-2010 «Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации».
Основное средство поверки:
рабочий эталон 2-го разряда по ГОСТ 8.510 в диапазоне значений от 60 до 4000 м3/ч, с пределами допускаемой относительной погрешности ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы установленные на контровочной проволоке на фланцевых соединениях и датчиках. Так же знак поверки наносится на свидетельство о поверке СИ.
Изготовитель
Фирма «KROHNE ALTOMETER», Нидерланды
Адрес: Kerkeplaar 12 Postbus 110 3300 AC Dordreeht, The Netherlands
Телефон (факс): +31(0) 786306300, (+31(0) 786306390)
Заявитель
Акционерное общество «Транснефть - Верхняя Волга»
ИНН 5260900725
Адрес: 603950, Россия, г. Нижний Новгород, пер. Гранитный, д. 4/1.
Телефон (факс): +7 (831) 438-22-00
E-mail: referent@tvv.transneft.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон (факс): +7 (843) 272-70-62, +7 (843) 272-00-32
Е-mail: office@vniir.org
Принцип действия СИ основан на методе измерений разности времени прохождения ультразвукого сигнала в измеряемой среде от одного датчика к другому по направлению движения среде и обратно, против направления движения.
Измерительный участок представляет собой конфузор с десятью ультразвуковыми датчиками, которые образуют пять акустических каналов.
Конфузор предназначен для стабилизации реального профиля потока и исключения влияния шероховатости входных участков трубопровода.
Первичный преобразователь снабжен присоединительными отверстиями для установки преобразователей давления и температуры измеряемой среды. Преобразователи давления и температуры устанавливаются на выходе первичного преобразователя.
Принцип действия первичного преобразователя основан на преобразовании зондирующего электрического импульса, поступающего на один из датчиков акустического канала, в ультразвуковой импульс, который распространяется в измеряемой среде до второго датчика, воздействуя на него и вызывая на его выходе электрический импульс. После этого на второй датчик воздействует зондирующий электрический импульс, и процесс протекает аналогично вышеописанному. Интервал времени, необходимый для прохождения ультразвуковых импульсов в измеряемой среде от первого датчика ко второму и от второго датчика к первому, измеряется с установленной точностью. Интервалы времени зависят от скорости и направления потока измеряемой среде. Средняя скорость потока, проходящего через поперечное сечение первичного преобразователя, определяется скоростями прохождения ультразвукого импульса в каждом из пяти акустических каналов методом интегрирования. Геометрия первичного преобразователя, конструкция и размещение датчиков рассчитаны с учетом изменения профиля потока.
Вторичный преобразователь формирует зондирующие электрические импульсы и обрабатывает приемный сигнал с датчиков первичного преобразователя, преобразовывает интервалы времени прохождения ультразвуковых импульсов в акустических каналах в значения скоростей, расхода, объема измеряемой среды, выраженные в виде импульсных и аналоговых сигналов на соответствующих выходах СИ.
СИ в количестве пяти штук установлены на измерительных линиях в системе измерений количества и показателей качества нефти № 142 АО «Транснефть - Верхняя Волга».
Общий вид СИ представлен на рисунках (1 - 5).
Рисунок 1 - СИ, заводской № 110743
Рисунок 2 - СИ, заводской № 990286
Рисунок 3 - СИ, заводской № 998120
Рисунок 4- СИ, заводской № 230061/1001
Рисунок 5 - СИ, заводской № 230061/1002
Пломбировка от несанкциоированного доступа к СИ осуществляется в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Таблица 4 - Комплектность СИ
Наименование |
Обозначение |
Количество |
Счетчики ультразвуковые «Altosonic V» |
Заводские №№ 990286, 998120, 230061/1001, 110743, 230061/1002, |
5 шт. |
Инструкция по эксплуатации |
- |
5 экз. |
«Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации». |
МИ 3265-2010 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
1 |
2 |
У словный диаметр, мм |
400 |
Максимальное значение диапазона измерений, м3/ч |
3050 |
Минимальное значение диапазона измерений, м3/ч:
|
1200 1500 |
Минимальный измеряемый объем, м3 |
20 |
Цена деления шкалы индикации объема, м3 |
0,01 |
Монтажная длина СИ, мм |
1300 |
Пределы допускаемой относительной погрешности измерений объема, % |
±0,15 |
Параметры измеряемой среды: | |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Температура измеряемой среды, °С |
от 0 до +50 |
Вязкость измеряемой среды, сСт |
от 1 до 50 |
Давление в трубопроводе, МПа, не более |
1,6 |
Плотность измеряемой среды, кг/м3 |
от 800 до 970 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
1 |
2 |
Климатические условия эксплуатации СИ: | |
Класс защиты: - первичного преобразователя |
IP67 |
- вторичного преобразователя |
IP57 |
- компьютера |
IP67 |
Взрывозащита: - первичного преобразователя |
1ExibIICT6 |
- вторичного преобразователя |
1ExidibIIBT4 |
Температура окружающего воздуха для вторичного преобразователя, °С |
от -50 до +55 |
Температура окружающего воздуха для компьютера, °С |
от +5 до +55 |
Температура окружающего воздуха для первичного преобразователя, °С |
от -50 до +55 |
Габаритные размеры и масса СИ: | |
Габаритные размеры, мм, не более: - вторичного преобразователя |
430x290x330 |
- компьютера |
482x343x266 |
Масса, кг, не более: - первичного преобразователя |
85 |
- вторичного преобразователя |
42 |
- компьютера |
14 |
Параметры электропитания: | |
Электропитание вторичного преобразователя и компьютера: - напряжение переменного тока, В |
230-+3122 |
- частота, Гц |
от 47 до 63 |
Потребляемая мощность, В-А, не более: - вторичным преобразователем |
50 |
- компьютером |
200 |
