Номер по Госреестру СИ: 47549-11
47549-11 Счетчики газа ультразвуковые
(ALTOSONIC V12, ALTOSONIC V12-1)
Назначение средства измерений:
Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1 (далее - счётчики) предназначены для измерений объема и объемного расхода различных газов, транспортируемых по трубопроводам при взаимных расчетах между поставщиком и потребителем, а также при технологических операциях.
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Программное обеспечение
Счётчик содержит микропроцессор, который реализует при помощи программного обеспечения, состоящего из различных модулей, алгоритмы контроля работы счётчика и вычисления параметров газового потока.
Конфигурационные параметры защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения. Программное обеспечение счетчика вычисляет контрольную сумму файлов расположенных в его памяти, при этом она зависит от конфигурационных параметров счетчика (диаметра, диапазона, и др.) По результатам первичной поверки (калибровки), вычисленная контрольная сумма записывается в паспорт прибора. Неизменность контрольной суммы при эксплуатации может быть проконтролирована через встроенный ЖК дисплей счетчика. При проведении периодической поверки (калибровки) контрольная сумма может измениться. Новая контрольная сумма указывается в паспорте счетчика.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
KAFKA |
Номер версии (идентификационный номер) ПО |
|
Цифровой идентификатор ПО |
Вычисляется индивидуально для каждого счетчика. |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на электронный блок способом наклейки на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым ALTOSONIC V12, ALTOSONIC V12-1
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы изготовителя «KROHNE ALTOMETER», Нидерланды
Поверка
Поверка осуществляется по документу МП 47549-11 «ГСИ. Счетчики газа ультразвуковые ALTOSONIC V12, ALTOSONIC V12-1. Методика поверки. С изменением №1», утвержденному ФГУП «ВНИИМС » 20 августа 2018 г.Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (для счетчиков ALTOSONIC V12-1: поверочная установка, счетчик или набор счетчиков ALTOSONIC V12 с пределами допускаемой относительной погрешности при измерении объема не более ±0,3 %; для счетчиков ALTOSONIC V12: поверочная установка со средним квадратическим отклонением результатов измерений не более ±0,05 % при 11 независимых измерениях и неисключенной систематической погрешностью не более ±0,1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг » (ООО «КРОНЕ Инжиниринг »)ИНН 7716526213
Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово Телефон: +7 (846) 230-04-70, факс: +7 (846) 230-03-13
Web-сайт: http://krohne.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы счётчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления движения газа пропорциональна скорости (расходу) потока газа в трубопроводе.
Счетчик ALTOSONIC V12 используется как эталонное или рабочее средство измерений объема газа, а счетчик ALTOSONIC V12-1, как рабочее средство.
Счетчики работают как при прямом, так и при обратном движении потока измеряемой среды в трубопроводе.
При движении газа через счетчик измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений определяется средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляется расход и объем прошедшего через счетчик газа.
Конструктивно счетчик состоит из первичного преобразователя с установленными в нем двенадцатью ультразвуковыми приемопередатчиками, образующими пять акустических каналов измерений, один диагностический канал, и электронного блока. Электронный блок может быть смонтирован интегрально или раздельно с первичным преобразователем. Для работы при низких температурах окружающей среды электронный блок может быть оборудован подогревом. Электронный блок производит обработку измерительной информации и вычисление параметров прошедшего потока газа. В состав электронного блока входит дисплей, на котором отображаются результаты измерений, сообщения системы самодиагностики и другая служебная информация.

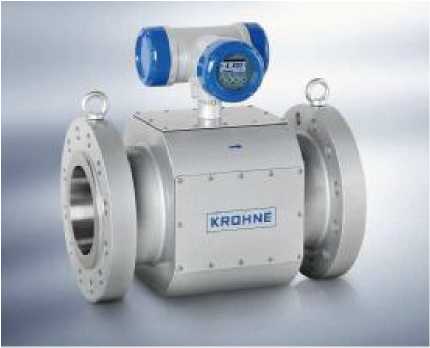

Общий вид счетчика приведен на рисунке 1.
Рисунок 1- Общий вид счетчика

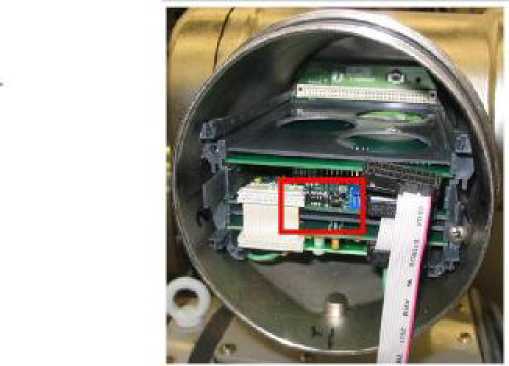

Счетчик снабжён аппаратным переключателем блокирующим всевозможные изменения в конфигурации (см. Рисунок 2).
Рисунок 2 - Переключатели блокирующие доступ к настройке счетчика

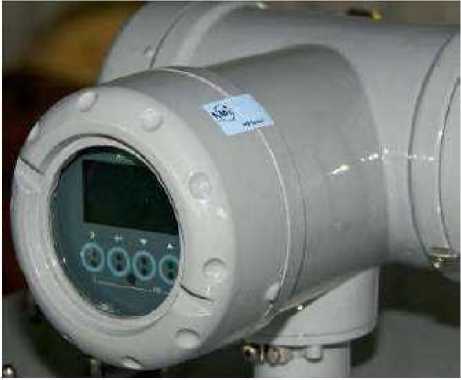

Кроме этого корпус счетчика может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора (Рисунок 3).
Рисунок 3 - Пломбирование корпуса счетчика
Таблица 4
Наименование |
Обозначение |
Количество |
Счетчик газа ультразвуковой |
ALTOSONIC V12 (V12-1) |
1 шт. |
Руководство по эксплуатации |
MA ALTOSONIC V12 |
1 экз. |
Паспорт |
V12(V12-1).01001.012 ПС |
1 экз. |
Методика поверки |
МП 47549-11 с изменением №1 |
1 экз |
Комплект ЗИП |
- |
(по заказу) |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Условный диаметр |
от 100 до 1200 |
Диапазон расхода, м3/ч |
от 20 до 77100 |
Пределы допускаемой относительной погрешности измерений объема газа ALTOSONIC V12, %: -при кратности диапазона расхода 10:1 |
±0,31) |
-при кратности диапазона расхода 50:1 |
±0,51) |
Пределы допускаемой относительной погрешности измерений объема газа ALTOSONIC V12-1, %: -при кратности диапазона расхода 10:1 |
±1,02) |
-при кратности диапазона расхода 50:1 |
±1,52) |
Примечание: 1) Пределы допускаемой относительной погрешности |
измерений объема газа при про- |
ведении поверки имитационным методом - ±0,5% 2) Пределы допускаемой относительной погрешности |
измерений объема газа при про- |
ведении поверки имитационным методом - ±1,5% |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
24±12 |
Потребляемая мощность, Вт, не более |
14 |
Входные / выходные сигналы:
|
до 5 (больше по запросу) от 4 до 20 RS-485 (протокол Modbus RTU), Ethernet, USB |
Класс защиты, не ниже: -первичный преобразователь -электронный блок |
IP66 IP65 |
Условия эксплуатации:
|
30 от -50 до +80 от -55 до +65 от -15 (-55) до +65 |
Наименование характеристики |
Значение |
Применяемые виды взрывозащиты: - взрывонепроницаемая оболочка |
“d” |
- повышенная взрывозащита |
“е” |
- герметизация компаундом |
“m” |
Средний срок службы, лет, не менее |
10 |
Габаритные размеры и масса |
в зависимости от типоразмера |
