Номер по Госреестру СИ: 68007-17
68007-17 Расходомеры-счетчики ультразвуковые
(OPTISONIC 8300)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые OPTISONIC 8300 (далее расходомеры)
предназначены для измерений объемного расхода и объема различных неагрессивных и агрессивных газов
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Программное обеспечение
Внутреннее ПО выполняет функции расчета объемного расхода, объемного расхода, приведенного к нормальным условиям (опционально), объема, массового расхода, молярную массу, скорости потока, направления потока, скорости звука в среде. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CG360 |
Номер версии (идентификационный номер) ПО |
3.X.X |
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «средний», в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку преобразователя сигналов расходомера методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым OPTISONIC 8300
ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 208-014-2017 "ГСИ. Расходомеры-счетчики ультразвуковые OPTISONIC 8300. Методика поверки", утвержденному ФГУП "ВНИИМС" 15.06.2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014. Допускаемая относительная погрешность ±(0,3 - 0,5) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Изготовитель
Фирма "KROHNE Altometer", Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht
Телефон: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Web-сайт: http://krohne.ru
Заявитель
Общество с ограниченной ответственностью "КРОНЕ Инжиниринг"
(ООО "КРОНЕ Инжиниринг")
ИНН 7716526213
Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово Телефон: +7(846) 230-04-70
Факс: +7(846) 230-03-13
Web-сайт: http://krohne.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры состоят из:
-
- первичного преобразователя;
-
- преобразователя сигналов;
-
- сигнального кабеля
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Первичный преобразователь состоит из цилиндрического измерительного участка (измерительной трубы), в котором установлены приемо-передающие сенсоры. Сенсоры установлены по диагонали друг другу в одной плоскости и передают акустический сигнал. Геометрические параметры первичного преобразователя вносятся в память преобразователя сигналов на заводе-изготовителя.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, вычисляет значения скоростей потока. Далее рассчитываются объемный расход, объем, объемный расход, приведенный к нормальным условиям (опционально), массовый расход, молярная масса, энтальпия потока, скорость потока, скорость звука в среде. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколу Foundation Fieldbus, Modbus, Profibus.
Расходомеры присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, EN, DIN или ASME (в зависимости от заказа), либо с помощью сварки.

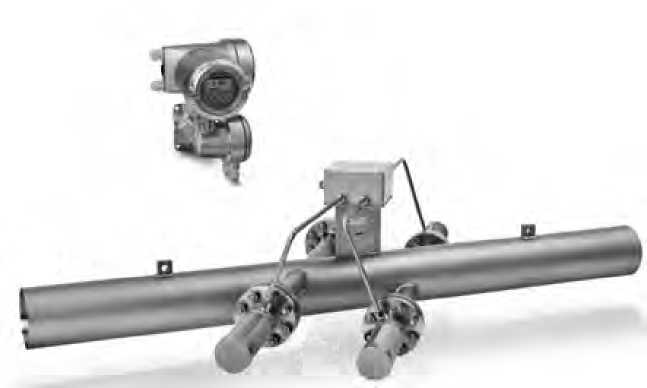

Рисунок 1 - Внешний вид расходомеров-счетчиков OPTISONIC 8300
Пломбирование расходомеров не предусмотрено.
Таблица 2 - Диаметры номинальные и диапазоны измерений
Наименование параметра |
Значение расхода при номинальном диамет |
ре DN | |||||||
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
Наименьший расход, м3/ч |
7 |
12 |
18 |
28 |
44 |
64 |
113 |
177 |
254 |
Наибольший расход, м3/ч |
424 |
716 |
1085 |
1696 |
2649 |
3815 |
6782 |
10598 |
15260 |
Наименование параметра |
Значение расхода при номинальном диамет |
зе DN | |||||||
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 | |
Наименьший расход, м3/ч |
346 |
452 |
572 |
707 |
855 |
1017 |
1194 |
1385 |
1590 |
Наибольший расход, м3/ч |
20771 |
27130 |
34336 |
42390 |
50000 |
50000 |
50000 |
50000 |
50000 |
Пр имечание:
В таблице указан расход при рабочих условиях.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке проливным методом в зависимости от номинального диаметра1), % - от 100 до 750 мм |
±1,0 |
- от 50 до 80 мм |
±1,5 |
Пределы допускаемой относительной погрешности измерений объёмного расхода, объема при поверке имитационным методом в зависимости от номинального диаметра1), % - от 100 до 750 мм |
±2 |
- от 50 до 80 мм |
±3 |
1 |
2 |
Выходные сигналы: | |
токовый, мА |
от 0/4 до 20 |
частотный, Гц |
от 0,01 до 10000 |
импульсный, имп |
не ограничено |
Пределы допускаемой приведенной к диапазону изменений погрешности выходного токового сигнала 1), % |
±0,15 |
Пределы допускаемой относительной погрешности выходного частотного сигнала1*, % |
±0,15 |
Примечание: 1) Погрешности выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров |
Таблица 4 - Технические характеристики расходомеров
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
(от 100 до 230) +}5°% |
- частота переменного тока, Гц |
50/60 |
- напряжение постоянного тока, В |
24 +33% 24 -55% |
- напряжение переменного/постоянного тока, В |
24 +10% / +30% 24 -15% / -25% |
Потребляемая мощность, не более: -переменного тока, В • А |
22 |
-постоянного, Вт |
12 |
Масса1-*, кг, не более |
от 15,2 до 4000 |
Габаритные размеры1), мм, не более: | |
- высота |
от 350 до 1050 |
- ширина |
от 830 до 1910 |
- длина |
от 980 до 4000 |
Условия эксплуатации: - максимальное давление измеряемой среды, МПа |
43,3 |
- температура измеряемой среды, °С |
от -40 до +540 |
- температура окружающей среды, °С |
от -60 до +70 |
Длина прямого участка не менее, DN | |
- до расходомера |
20 |
- после расходомера |
3 |
Примечание: 1) В зависимости от типоразмера или исполнения |
