№325 от 15.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31268
О внесении изменений в описание типа на расходомеры-счетчики ультразвуковые OPTISONIC 8300
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 февраля 2018 г.
№ 325
Москва
О внесении изменений в описание типа на расходомеры-счетчики ультразвуковые OPTISONIC 8300
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «КРОНЕ Инжиниринг» от 09 февраля 2018 г. № HIIH.SMR.O28O7.18.01 .И2807 приказываю:
-
1. Внести изменения в описание типа на расходомеры-счетчики
ультразвуковые OPTISONIC 8300, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением срока действия свидетельства об утверждении типа № 66577
и регистрационного номера 68007-17.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕР1ИФИКА1Е ЭП
Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» февраля 2018 г. №325ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики ультразвуковые OPTISONIC 8300 Назначение средства измеренийРасходомеры-счетчики ультразвуковые OPTISONIC 8300 (далее расходомеры) предназначены для измерений объемного расхода и объема различных неагрессивных и агрессивных газов
Описание средства измеренийПринцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

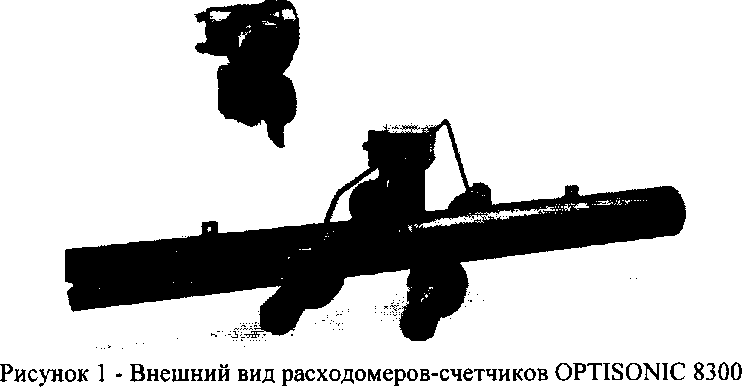

Конструктивно расходомеры состоят из: первичного преобразователя;
-
- преобразователя сигналов;
-
- сигнального кабеля
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Первичный преобразователь состоит из цилиндрического измерительного участка (измерительной трубы), в котором установлены приемо-передающие сенсоры. Сенсоры установлены по диагонали друг другу в одной плоскости и передают акустический сигнал. Геометрические параметры первичного преобразователя вносятся в память преобразователя сигналов на заводе-изготовителя.
Преобразователь сигналов на основе информации, полученной от первичного преобразователя, вычисляет значения скоростей потока. Далее рассчитываются объемный расход, объем, объемный расход, приведенный к нормальным условиям (опционально), массовый расход, молярная масса, энтальпия потока, скорость потока, скорость звука в среде. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколу Foundation Fieldbus, Modbus, Profibus.
Расходомеры присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, EN, DIN или ASME (в зависимости от заказа), либо с помощью сварки.
Пломбирование расходомеров не предусмотрено.
Программное обеспечениеВнутреннее ПО выполняет функции расчета объемного расхода, объемного расхода, приведенного к нормальным условиям (опционально), объема, массового расхода, молярную массу, скорости потока, направления потока, скорости звука в среде. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG360 |
|
Номер версии (идентификационный номер) ПО |
З.Х.Х |
|
Цифровой идентификатор ПО |
Не отображается |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «средний», в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Диаметры номинальные и диапазоны измерений
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | ||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Наименьший расход, м3/ч |
7 |
12 |
18 |
28 |
44 |
64 |
113 |
177 |
254 |
|
Наибольший расход, м3/ч |
424 |
716 |
1085 |
1696 |
2649 |
3815 |
6782 |
10598 |
15260 |
|
Наименование параметра |
Значение расхода при номинальном диаметре DN | ||||||||
|
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 | |
|
Наименьший расход, м3/ч |
346 |
452 |
572 |
707 |
855 |
1017 |
1194 |
1385 |
1590 |
|
Наибольший расход, м3/ч |
20771 |
27130 |
34336 |
42390 |
50000 |
50000 |
50000 |
50000 |
50000 |
Примечание:
В таблице указан расход при рабочих условиях.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, объема при поверке проливным методом в зависимости от номинального диаметра’), %
|
±1,0 ±1,5 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода, объема при поверке имитационным методом в зависимости от номинального диаметра1), %
|
±2 ±3 |
|
Выходные сигналы: | |
|
токовый, мА |
от 0/4 до 20 |
|
частотный, Гц |
от 0,01 до 10000 |
|
импульсный, имп |
не ограничено |
|
Пределы допускаемой приведенной к диапазону изменений погрешности выходного токового сигнала 1), % |
±0,15 |
|
Пределы допускаемой относительной погрешности выходного частотного сигнала’), % |
±0,15 |
|
Примечание: ’) Погрешности выходного токового и частотного сигнала входят в допускаемую относительную погрешность расходомеров | |
Таблица 4 - Технические характеристики расходомеров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
(от 100 до 230)*'^ |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
?4+зз% -55% |
|
- напряжение переменного/постоянного тока, В |
^д+10% 7+30% -15%' -25% |
|
Потребляемая мощность, не более: -переменного тока, В-А -постоянного, Вт |
22 12 |
|
Масса1), кг, не более |
от 15,2 до 4000 |
|
Габаритные размеры1), мм, не более:
|
от 350 до 1050 от 830 до 1910 от 980 до 4000 |
|
Условия эксплуатации:
|
43,3 от -40 до ±540 от -60 до ±70 |
|
Длина прямого участка не менее, DN
|
20 3 |
|
Примечание: ’) В зависимости от типоразмера или исполнения | |
наносится на информационную табличку преобразователя сигналов расходомера методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
1 Расходомер-счетчик ультразвуковой |
OPTISONIC 8300 |
1 шт. |
|
2 Руководство по эксплуатации |
4004740701 - МА OPTISONIC 8300 |
1 экз. |
|
3 Паспорт |
8300-01-00-00ПС |
1 экз. |
|
4 Методика поверки |
МП 208-014-2017 |
1 экз. |
осуществляется по документу МП 208-014-2017 "ГСИ. Расходомеры-счетчики ультразвуковые OPTISONIC 8300. Методика поверки", утвержденному ФГУП "ВНИИМС" 15.06.2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014. Допускаемая относительная погрешность ±(0,3 - 0,5) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым OPTISONIC 8300ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
ИзготовительФирма "KROHNE Altometer", Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht
Телефон: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Web-сайт: http://krohne.ru
ЗаявительОбщество с ограниченной ответственностью "КРОНЕ Инжиниринг"
(ООО "КРОНЕ Инжиниринг")
ИНН 7716526213
Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово Телефон: +7(846) 230-04-70
Факс: +7(846) 230-03-13
Web-сайт: http://krohne.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
