Номер по Госреестру СИ: 48155-11
48155-11 Расходомеры ультразвуковые
(OPTISONIC 6300, 6400)
Назначение средства измерений:
Расходомеры ультразвуковые OPTISONIC 6300, 6400 (далее - расходомеры) предназначены для измерений параметров потока (скорости) и расхода жидкости и сжиженных газов.
Расходомеры применяются в энергетической, химической, нефтехимической, пищевой, фармацевтической отраслях, в области водоснабжения и очистки сточных вод, а также других отраслях промышленности.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1

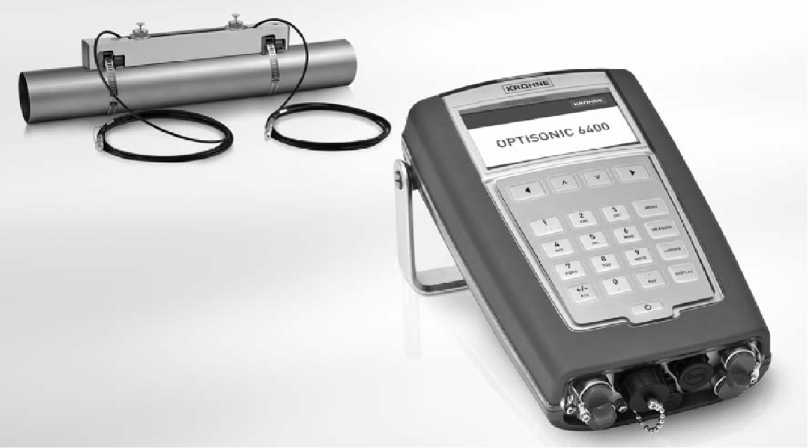

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Программное обеспечение
расходомера установлено в конверторе сигналов и предназначено для обработки измерительной информации от первичного преобразователя, индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, настройки расходомеров, проведения диагностики расходомера. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ расходомера не проводится. Для контроля работы расходомера в конверторе сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.
Защита ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.
Таблица 1 - Идентификационные данные по программному обеспечению расходомеров
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО UFC 400 |
ПО UFC 400 |
3.4.10 |
недоступен |
- |
ПО UFC 300 |
ПО UFC 300 |
3.4.01 |
недоступен |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку расходомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым OPTISONIC 6300, 6400
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «KROHNE Altometer», Нидерланды
Kerkeplaat 12, 3313 LC Dordrecht, the Netherlands
Tel.: +31 (0)78 6306300
Fax: +31 (0)78 6306390
Заявитель
ООО «КРОНЕ Инжиниринг»
Юридический адрес: 443532, Самарская обл.,
Волжский р-н, пос. Стромилово.
Тел.: +7 (846) 993-60-34
Факс: +7 (846) 377-44-22
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Принцип действия расходомеров основан на измерении времени распространения импульса ультразвуковых колебаний через протекающую жидкость в двух направлениях в первичном преобразователе расхода. Разность двух времен пропорциональна скорости потока жидкости, которая во вторичном приборе (конверторе) преобразуется в значение скорости и вычисление расхода и объема в соответствии с заданным значением объема рабочей жидкости.
Расходомеры OPTISONIC 6300 состоят из одного, двух или четырех первичных преобразователей OPTISONIC 6000 и конвертора UFC 300. В зависимости от комплектации первичные преобразователи OPTISONIC 6000 подразделяются на:
-
- малые - для измерения расхода на трубопроводах Ду 15 - 100 мм;
-
- средние - для измерения расхода на трубопроводах Ду 50 - 400 мм;
-
- большие - для измерения расхода на трубопроводах Ду 200 - 4000 мм.
Конвертор UFC 300 имеет две модификации:
-
- UFC 300 W - для настенного монтажа;
-
- UFC 300 F - полевая версия.
Внешний вид расходомеров ультразвуковых OPTISONIC 6300
Расходомеры OPTISONIC 6400 являются портативными устройствами, состоящими из одного или двух первичных преобразователей и конвертора UFC 400 P. В зависимости от комплектации первичные преобразователи OPTISONIC 6000 подразделяются на:
- малые - для измерения расхода на трубопроводах Ду 15 - 150 мм;
- средние - для измерения расхода на трубопроводах Ду 50 - 250 мм;
- большие - для измерения расхода на трубопроводах Ду 200 - 1500 (до 4000 по заказу) мм.
Внешний вид расходомеров ультразвуковых OPTISONIC 6400
Первичные преобразователи OPTISONIC 6000 устанавливаются на внешней образующей трубопровода посредством крепления металлическими (или текстильными) лентами. Для эффективности работы контактная поверхность первичного преобразователя предварительно обрабатывается силиконовой смазкой.
В зависимости от количества ультразвуковых каналов первичных преобразователей, расходомеры могут монтироваться следующим образом:
OPTISONIC 6300 | ||||
Ду 15 - 100 мм |
Ду 50 - 400 мм |
Ду 200 - 4 |
000 мм | |
Прохождение сигнала |
четырех двукратное кратное |
четырех двукратное кратное |
однократное |
двукратное |
Конструкция преобразователя |
два преобразователя монтируются в одну направляющую |
два преобразователя монтируются в одну направляющую |
каждый преобразователь монтируется в отдельную направляющую |
OPT |
[SONIC 6400 | |||
Ду 15 - 150 мм |
Ду 50 - 250 мм |
Ду 200 - 750 мм |
Ду 400 -1500 мм | |
Прохождение сигнала |
четырех двукратное кратное |
двукратное |
двукратное |
однократное |
Конструкция преобразователя |
один преобразователь монтируется в одну направляющую |
один преобразователь монтируется в одну направляющую |
два преобразователя монтируются в одну направляющую |
каждый преобразователь монтируется в одну на правляющую |
При помощи сигнального кабеля первичный преобразователь подключается к конвертору, который принимает измерительную информацию и рассчитывает значения параметров потока и расхода.
Таблица 2 - расходомеров
Наименование параметра |
Значения параметра | |
OPTISONIC 6300 |
OPTISONIC 6400 | |
Условный диаметр, мм |
15 - 4000 |
15 - 1500 (до 4000 по заказу) |
Диапазон измерения скорости потока, м/с |
от 0 до 20 |
от 0,5 до 20 |
Пределы допускаемой относительной погрешности расходомера по скорости потока, % - для Ду от 15 до 100 мм |
± 1 | |
- для Ду свыше 100 мм |
± 0,5 | |
Пределы допускаемой относительной погрешности измерений расхода и объема, % - для Ду от 15 до 50 мм |
± 3* | |
- для Ду свыше 50 мм |
± 1* | |
Температура измеряемой среды, °С |
от - 40 до +120 от -50 до +200 (по заказу) |
от - 40 до +120 |
Напряжение питания, В |
аккумулятор | |
- постоянного тока |
24 |
13,2 |
- переменного тока |
24, от 100 до 230 |
от 100 до 240 |
Выходы: |
токовый, импульсный, частотный и/или выход | |
состояния | ||
Потребляемая мощность, В^А |
22 |
10 |
Наименование параметра |
Значения параметра | |
OPTISONIC 6300 |
OPTISONIC 6400 | |
Степень пылевлагозащиты - накладного первичного преобразователя |
IP67 |
IP 67 |
- конвертора сигналов |
IP65, IP66/67 |
IP 65 |
Маркировка взрывозащиты |
0ExiallCT6...T4 | |
- накладной первичный преобразователь |
1Exd[ia]IICT6, | |
- конвертор сигналов |
2Exde[ia]IICT6 | |
Габаритные размеры, мм, не более |
826,3x71x63,1 | |
- накладной первичный преобразователь |
UFC W: 198х299х138 |
406x76x39,2 |
- конвертор сигналов |
UFC F: 202x296x277 |
289x168x66 |
Масса, кг, не более - накладной первичный преобразователь |
3,6 |
2,1 |
- конвертор сигналов |
5,7 |
1,6 |
Рабочие условия эксплуатации, °С - накладной первичный преобразователь |
от - 40 до +65 |
от - 40 до +70 |
- конвертор сигналов |
от - 40 до +65 |
от - 20 до +55 |
* без учета погрешности определения параметров трубопровода. |
