МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 декабря 2020 г.

Москва

О внесении изменений в описание типа на счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «КРОНЕ Инжиниринг» от 18 сентября 2020 г. №  HnH.SMR.21562.20.01.H21562 и №  nnH.SMR.21560.20.01.H21560

приказываю:

• 1. Утвердить новую редакцию описания типа на счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 27615-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 27615-09 «ГСИ. Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Методика поверки» с изменением № 1 и распространить действие документа на счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR), находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан; Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR), далее - счётчики, предназначены для измерений объема и массы жидкостей.

Принцип работы счётчика основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.

Счетчик ALTOSONIC VR используется для измерения объема, счетчик ALTOSONIC VMR - для измерения массы.

В состав счетчика входят:

• - первичный преобразователь UFS 500 F-EEx;

• - промежуточный преобразователь UFC 500 F-ЕЕх или преобразователь сигналов UFC 5, помещенные в защитную коробку;

• - индустриальный компьютер UPC 500 Р (или компьютерная стойка);

• - программное обеспечение KROHNE;

• - блок ввода/вывода;

• - индивидуальные прямолинейные участки трубопровода на входе и выходе первичного преобразователя.

Счетчики могут использоваться совместно с преобразователями температуры, давления и плотности.

Конструктивно счетчик выполнен в виде отдельных составных частей.

Первичный преобразователь состоит из присоединительных фланцев, входного конфузора, цилиндрического измерительного участка с десятью ультразвуковыми датчиками, образующими пять акустических каналов, и выходного диффузора, а также входного и выходного прямолинейных участков.

Входной прямолинейный участок трубопровода первичного преобразователя имеет струевыпрямитель. Выходной прямолинейный участок при установке преобразователей температуры и давления может иметь присоединительные штуцеры.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений в компьютере определяются значения скоростей в каждом из пяти акустических каналов и средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По средней скорости потока компьютер вычисляет расход и объем измеряемой среды.

При измерении массы счетчик преобразует электрические сигналы от плотномера, преобразователей температуры и давления в цифровой код. Преобразование сигналов производится в блоке ввода/вывода, который может быть выполнен как в одном блоке с компьютером, так и отдельно. По измеренным значениям плотности, температур, давлений и объема компьютер вычисляет значение массы.

Измеренные и вычисленные значения могут преобразовываться в токовый (4-20 мА) и частотно-импульсный сигналы, а также передаваться по RS485 (RS232) и выводится на показывающее устройство (дисплей) компьютера.

На показывающее устройство (дисплей) компьютера индуцирует следующую информацию:

- значения объема и объёмного расхода в прямом и обратном направлении потока;

- значения температуры и давления жидкости;

- значения массы и массового расхода (только ALTOSONIC VMR);

- значение объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура t = 20 °С или 15°С, давление Ризб = 0 МПа или Рабс = 0,101325 МПа);

- профиль измеряемого потока в графической форме в реальном масштабе времени;

- значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя;

- интенсивность закрутки потока (свёрла);

- диагностические сообщения о работе счетчика.

Фотографии внешнего вида счетчиков

Рисунок 1.

Первичный преобразователь UFS 500 F-EEx

Рисунок 2. Промежуточный преобразователь UFC 500 F-EEx или UFC 5 в защитной коробке

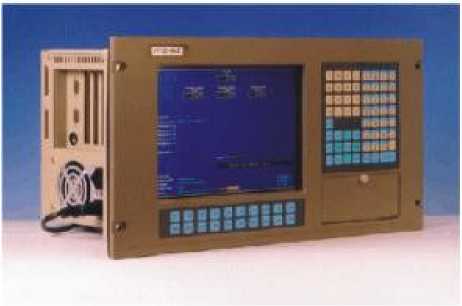

Рисунок 3.

Индустриальный компьютер UPC 500 P

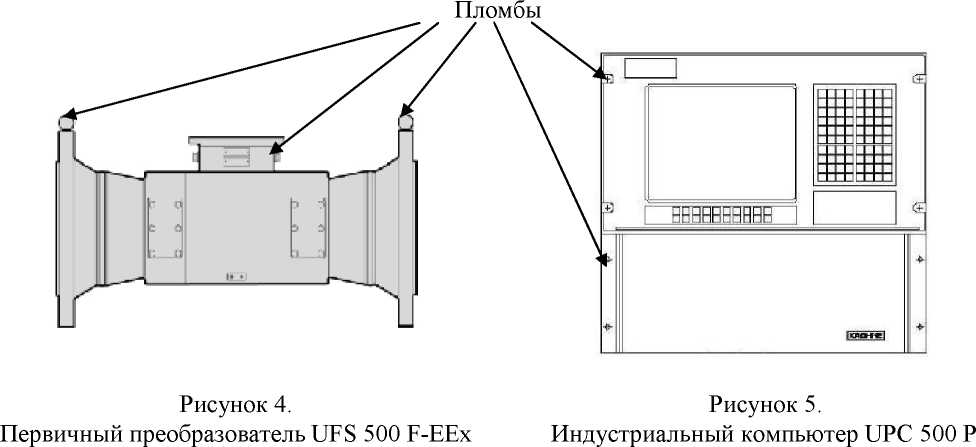

Места нанесения поверительных клейм (наклеек и пломб)

Программное обеспечение счетчиков предназначено для обработки измерительной информации, поступающей от первичного преобразователя счетчика, а также первичных преобразователей плотности, температуры, давления, вычисления расхода и количества жидкости, прошедшей через счетчик, индикации результатов измерений и вычислений, вычислений поправочного коэффициента поверяемого/калибруемого счетчика, настройки параметров работы счетчика, формирования диагностических сообщений о работе счетчика, формирования выходных сигналов, передачи результатов измерений и вычислений, а также информацию о состоянии счетчика по RS485 (RS232) по протоколу Modbus.

Для защиты от несанкционированного доступа к параметрам настройки может применяться пароль. Для программного обеспечения и данных, влияющих на метрологические характеристики счетчика, рассчитываются контрольные суммы, которые отображаются на показывающем устройстве счетчика.

Идентификация ПО счетчика проводится с помощью номера версии ПО, отображаемого на его показывающем устройстве.

Таблица 1 - Идентификационные данные ПО счетчика

Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.

Метрологические и технические характеристики счетчиков приведены в таблицах 2 - 3.

Таблица 2

Окончание таблицы 2

Таблица 3

Продолжение таблицы 3

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4

осуществляется в соответствии с документом МП 27615-09 «ГСИ. Счетчики ультразвуковые ALTOSONIC VR (мод. ALTOSONIC VMR). Методика поверки», с изменением №1 утвержденному ФГУП «ВНИИМС» 19 февраля 2020 г.

Основные средства поверки:

• - установки для поверки счетчиков жидкости (диапазон расходов от 14 до 18000 м /ч, относительная погрешность не более ±(0,025 ... 0,05) %).

• - генератор импульсов АКИП-3300 (регистрационный №. 68025-17). Диапазон частот до 5000 Гц, относительная погрешность не более ±0,005 %.

• - калибратор токовой петли Fluke 715 (регистрационный № 29194-05). Диапазон воспроизведение силы постоянного тока от 0 до 24 мА, Допускаемая погрешность не более ±0,00015*I + 2 е.м.р.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбы в соответствии с рисунком 4 и 5, на свидетельство о поверке и (или) в паспорт.

приведены в руководстве по эксплуатации счетчиков.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;.

МОЗМ МР № 117-1 «Измерительные системы для жидкостей кроме воды».

Техническая документация фирмы «KROHNE ALTOMETER», Нидерланды.

Фирма «KROHNE ALTOMETER», Нидерланды

Адрес: Kerkeplaat 12, 3313 LC

Dordrecht Postbus 110, 3300 AC

Dordrecht The Netherlands.

Факс: 31(0)786306390

Тел.:31(0)786306300

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
