Номер по Госреестру СИ: 19536-13
19536-13 Контроллеры
(UDC)
Назначение средства измерений:
Контроллеры серии UDC предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, выдачи сигналов сигнализации, диспетчерского управления.
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Внешний вид.
Контроллеры
Рисунок № 3
Внешний вид.
Контроллеры
Рисунок № 4
Внешний вид.
Контроллеры
Рисунок № 5
Внешний вид.
Контроллеры
Рисунок № 6
Программное обеспечение
Программное обеспечение контроллеров серии UDC защищено от потерь данных и неправомерных изменений. Энергонезависимая память, основанная на EEPROM технологии, гарантирует целостность данных во время потери электропитания, с гарантированной сохранностью более 100 лет. Защитный код (4 цифры) предотвращает несанкционированный доступ или случайное изменение параметров.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
UDC100, UDC110, UDC120 Firmware |
51458001-901 |
Version 8F |
0407107E01FFFF001 F935CC07832B | |
UDC700, UDC703, UDC1200 UDC1700, UDI1700 Firmware |
51459602-901 |
Version 15A |
01F176291407107E01 FFFF0001F935 |
md5 |
UDС2500 Firmware |
51452801-901 |
Version 26.03 |
091411000085000100 0225184D02000F8DE CC07832B | |
UDС3200 Firmware |
51452218-901 |
Version 32.01 |
031411000085000100 023208490A060039C CCC007042 | |
UDС3500 Firmware |
51452828-901 |
Version 35.01A |
031411000085000100 0235201F037F00F4F ACC001ACB |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус контроллера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в документах: «Контроллер UDC3500. Руководство по эксплуатации», ««Контроллер UDC3200. Руководство по эксплуатации», «Контроллер UDC2500. Руководство по эксплуатации», «Контроллер UDC1700. Руководство по эксплуатации», «Контроллер UDC1000. Руководство по эксплуатации», «Контроллер UDC100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам серии UDC
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
Поверка
Поверка осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМС» 28.11. 2011.Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28 (Ди= ±(0,003%U+0,0003%UM); AI= ±(0,006%I+0,002%IM)), магазин сопротивлений Р 4831 (кл.т. 0,02).
Изготовитель
"Honeywell International Inc.", США.101 Коламбия Роуд, Морристаун, НДж. 07962, США
Тел. (973) 455 26 57
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),Контроллеры серии UDC относятся к малым компактным контроллерам и применяются при автоматизации производства и технологических процессов в различных областях промышленности.
Контроллеры серии UDC обеспечивают:
-
- восприятие измерительной информации, представленной сигналами напряжения и силы постоянного тока, сигналами термопар различных градуировок, платиновых термометров сопротивления, других датчиков с линейной шкалой;
-
- преобразование двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока;
-
- восприятие и обработку кодированных дискретных электрических сигналов;
-
- выработку управляющих воздействий в виде аналоговых и дискретных сигналов, а также обеспечивают обмен данными по сети при работе контроллеров в системе.
Контроллеры серии UDC содержат по два цифровых 4-хзначных дисплея (у UDC100 -3-х значные). Дисплеи могут быть настроены на индикацию различных параметров процесса, точки задания, выходного сигнала управления и устанавливаемого параметра события.
Фотографии общего вида контроллеров серии UDC представлены на рисунках 1-6.
Рисунок 1 - Контроллер UDC100

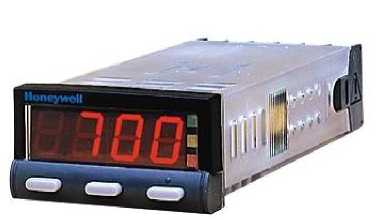

Рисунок 2 - Контроллер UDC700
UDC17OO
Рисунок 3 - Контроллеры UDC1200/1700
Рисунок 4 - Контроллер UDC2500
Рисунок 5 - Контроллер UDC3200
Рисунок 6 - Контроллер UDC3500
-
- контроллер серии UDC;
-
- руководство по эксплуатации.
Метрологические характеристики контроллеров серии UDC приведены в таблице 2 Таблица 2
Контроллеры |
Входные сигналы |
Выходные сигналы |
Раз-ряднос ть |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффициент, % от диап./ °С |
Примечание |
UDC100 UDC110 UDC120 (2 кана ла) |
0 - 20 мА 4 - 20 мА 0 - 50 мВ |
0-8191 усл. ед. |
13 бит |
± (0,5 % от диап. + 1 ед.мл.р.инд.) |
± 0,01 |
UDC 110Т -таймер от 1 мин до 9 ч RвхI=2,5 Ом 3-х -проводная схема |
От термопре-обр. сопротивления Pt100 (a=0,003850) |
Значения температуры |
± 0,04 | ||||
Сигналы от термопар типов: J, K, T |
± 0,01 | |||||
UDC700 UDC703 (Micro Pro) (2 кана ла) |
0 - 20 мА 4 - 20 мА 0 - 50 мВ 10 - 50 мВ |
0- 1198 усл. ед. |
14 бит |
± (0,1 % от диап. + 1 ед.мл. р. инд.) |
± 0,01 |
Интерфейс связи RS485, MODBUS |
Сигналы от термопар ти пов: В, J, K, N, R, S, T |
Значения температуры |
± (0,1 % от диап. + 0,2(0,5) °С + 1 ед.мл.р.инд.), ± (0,25 % от диап. + 0,2(0,5) °С) + 1 ед.мл.р.инд.) для типов J и T, канал комп. темп. хол. спая ± 1°С | ||||
От термопре-обр. сопр. Pt100 (a=0,003850) |
± (0,1 %от ди-ап. + 0,2(0,5) °С)+ 1ед.мл.р.инд.) | |||||
UDC1200 (Micropro) UDC1700 UDI1700 |
0-20 мА, 4-20 мА 0-50 мВ, 10-50 мВ 0-5 В, 1-5 В 0-10 В, 2-10 В |
1-9999 усл.ед. |
14 бит |
± (0,1 % от диап. + 1 ед.мл.р.инд.) |
± 0,01 |
Явх|=4,7 Ом Rвхu=47 кОм Ян = 100 МОм (остальные) Интерфейс связи RS485 ASCII, MODBUS |
Сигналы от термопар ти пов: R, S, J, T, K, L, В, C, N |
Значения температуры |
±(0,1% от ди-ап. + 0,2 (или0,5)°С) + 1 ед.мл.р.инд) (UDI1700) канал комп. темпер. хол. спая ± 0,7 °C |
Контроллеры |
Входные сигналы PT100 (a=0,003850) |
Выходные сигналы |
Раз-ряднос ть |
Пределы допускаемой основной погрешности ± 0,1 % от ди- ап. |
Допускаемый температурный коэффициент, % от диап./ °С |
Примечание |
UDC1200 (Micropro) UDC1700 UDI1700 |
14 бит |
± 0,01 | ||||
8/10 бит |
(3 канала) 0-20 мА 4-20 мА 0-5 В 0-10 В |
- |
± 0,25 % от диап. |
R^ до 500 Ом (КЩном = 250 Ом), Кни= 100 МОм (Книном = 2 кОм) | ||
UDC2500 |
0-20 мА, 4-20 мА 0-10 мВ, 0-50 мВ 0-100 мВ 0-5 В, 1-5 В 0-10 В, 0-2 В |
-999-9999 усл.ед. |
16 бит |
±(0,25 % от диап. + 1ед.мл.р.инд) канал комп. темпер. хол. спая ±(0,1 %+ 1ед.мл.р.инд.) |
± 0,01 |
Интерфейсы связи RS422/485, 485 MODBUS RTU RвхI=250 Ом (4-20 мА), Rвхu=200 кОм (0-10В), для ост. диап. 10 МОм |
Сигналы от термопар типов: R, S, J, T, K, В, Е |
Значения температуры | |||||
пирометров RH,RI от Pt100, Pt200, Pt500 (a=0,003850) | ||||||
12 бит |
0-21 мА |
- |
± 0,05 % отди- ап. |
± 0,01 |
Ин 0 - 1000 Ом | |
UDC3200 |
0-20 мА, 4-20 мА 0-10 мВ, 0-50 мВ 0-100 мВ 0-5 В, 1-5 В 0-10 В |
- |
16 бит |
±( 0,2 % от диап. + 1 ед. мл. р. инд) канал комп. темпер. хол. спая ±(0,1 % + 1ед.мл.р.инд.) |
± 0,01 |
Интерфейсы связи RS422/485, 485 MODBUS RTU RвхI=250 Ом (4-20 мА), Rвхu=200кОм (0-10 В), для ост. диап. 10 МОм |
Сигналы от термопар типов: R, S, J, T, K, В, Е |
Значения темпера туры | |||||
пирометров RH,RI от Pt100, Pt200, Pt500 (a=0,003850) | ||||||
14 бит |
0-21 мА |
- |
±0,05% от диап. |
Rw= 0- 1000 Ом |
Контроллеры |
Входные сигналы |
Выходные сигналы |
Раз-ряднос ть |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффициент, % от диап./ °С |
Примечание |
UDC3500 |
0-20 мА, 4-20 мА 0-10 мВ, 0-50 мВ 0-100 мВ, 0-500 мВ -10-10 мВ, 0-1 В 0-5 В, 1-5 В 0-10 В,-1-1 В |
-999-9999 усл. ед. |
16 бит |
±(0,1 % от ди-ап. + 1 ед. мл. р.инд) канал комп. темпер. хол. спая ± (0,05 %+ 1 ед. мл. р.инд) |
± 0,0075 |
Интерфейсы связи RS422/485, 485 MODBUS RTU RвхI=250 Ом (0/4-20 мА), Rвхu=200 кОм (0-10В и -1...+1 В), для ост. диап. 10 М Ом |
Сигналы от термопар типов: R, S, J, T, K, В, Е |
Значения температуры | |||||
пирометров RH,RI от Pt100, Pt200, Pt500, Pt1000 (a=0,003850) | ||||||
14 бит |
0-21 мА |
- |
± 0,05% от диап. |
± 0,01 |
Ян= 0- 1000 Ом | |
Примечание - В таблице 2 предел основной погрешности при считывании выходного кода по интерфейсному каналу дан в процентах диапазона входного сигнала. При считывании показаний по дисплею, к основной погрешности добавляется единица младшего разряда индикации. |
Рабочие условия применения:
- температура окружающего воздуха от 0 до 55 °С ;
- относительная влажность от 5 до 95 % без конденсации;
- напряжение питания - от 90 до 264 В переменного тока частотой от 47 до 63 Гц; либо от 22 до 65 В постоянного тока;
- температура транспортирования от минус 20 до 80 ° С (для UDC2500, UDC3200 - от минус 40 до 66 °С).
Имеется цифровой фильтр входного сигнала с изменяемой постоянной времени от 0,1 до 120 с, у всех контроллеров обеспечена гальваническая развязка вход- выход.
Потребляемая мощность контроллеров, не более: UDC700, UDC703, UDC1200, UDC1700 - 4 Вт,
UDC100, UDC110, UDC120- 5 Вт,
UDC2500, UDC3200 - 20 I%\.
UDC3500- 24 В^А,
UDI1700 - 7,5 ВА (при перем.) и 5 Вт (пост.).
Габаритные размеры контроллеров, не более:
UDC100 96х96х55 мм,
UDC700, UDC703 48х25х105 мм,
UDC1200 - 48х48х110 мм;
UDC1700 - 96х48х100 мм;
UDC2500 - 92х92х114 мм;
UDC3200 - 92х92х114 мм;
UDC3500 - 96х92х148 мм;
UDI1700 - 96х48х100 мм.
Масса контроллеров, не более:
UDC100, UDC110, UDC120 - 0,30 кг;
UDC700, UDC703, - 0,48 кг;
UDC1200, UDI1700 - 0,21 кг;
UDC1700 - 0,25 кг;
UDC2500, UDC3200, UDC3500 - 1,3 кг.
Средний срок службы 10 лет.
