Сведения о средстве измерений: 68381-17 Датчики частоты вращения

Номер по Госреестру СИ: 68381-17
68381-17 Датчики частоты вращения
(3090A)

Назначение средства измерений:
Датчики частоты вращения 3090A (далее датчики) предназначены для измерения частоты вращения валов, зубчатых колес и шестерней.

сертификация программного обеспечения
Внешний вид. Датчики частоты вращения , http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160030
ID в реестре СИ - 382430
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

3090А, 3090A,

Производитель

Изготовитель - Фирма "Honeywell International Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№1764 от 2017.08.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Датчики частоты вращения (3090A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Honeywell International Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17339-12
24.01.2017
Системы измерительно-управляющие, ExperionPKS, ExperionHS, ExperionLS
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
19536-13
28.02.2018
Контроллеры , UDC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39452-08
01.01.2014
Модули комбинированные аналоговых/ дискретных выходов, XYR 5000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39609-08
01.01.2014
Преобразователи температуры беспроводные, XYR5000 мод. WT531x, WT532x, WT533x, WT534x
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
39610-08
01.01.2014
Преобразователи аналоговых сигналов измерительные беспроводные, XYR5000 мод. WI551, WI552, WI533, WI554
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
44697-10
01.08.2015
Анализаторы растворенного кислорода, DirectLine 424, DirectLine 425
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
44710-10
01.08.2015
Кондуктометры промышленные, DirectLine 423, APT2000CC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
44711-10
01.08.2015
pH-метры промышленные, APT2000PH, DirectLine 421, DirectLine 422
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50120-12
02.05.2022
Преобразователи давления измерительные беспроводные, XYR6000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев
56127-14
15.01.2019
Расходомеры-счетчики массовые, VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
56280-14
14.12.2024
Расходомеры электромагнитные, VersaFlow серии Mag-1000 и Mag-4000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
56281-14
14.12.2024
Расходомеры-счетчики вихревые, VersaFlow Vortex-100
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
56282-14
14.12.2024
Расходомеры ультразвуковые накладные, VersaFlow Sonic-1000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
56481-14

Система измерительно-управляющая, ExperionPKS
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
68381-17

Датчики частоты вращения , 3090A
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
3 года
68988-17
24.10.2022
Газоанализаторы портативные, BW мод. GasAlertClipExtreme, GasAlertExtreme, GasAlertQuattro, GasAlertMicroClip, GasAlertMax XT II, GasAlertMicro5, Clip, Clip Real Time, Clip4
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69557-17
04.12.2022
Газоанализаторы портативные фотоионизационные, MiniRAE Lite, MiniRAE 3000, UltraRAE 3000, ppbRAE 3000
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74561-19
01.04.2024
Контроллеры , UDC
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
77696-20

Датчики крутящего момента силы, 2113-200К, 2114-300К
Фирма "Honeywell International Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики частоты вращения (3090A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СНЭМА-СЕРВИС"
(RA.RU.312260)
  • 3090А
  • 2 0 2 0 2 0 2
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • 3090A
  • 2 0 0 0 0 0 0
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • 3090А
  • 2 0 2 0 2 0 2

    Стоимость поверки Датчики частоты вращения (3090A)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт датчика типографским способом.

    Лист № 2 Всего листов 2

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к датчикам частоты вращения 3090A

    ГОСТ 21339-82 Тахометры. Общие технические условия

    ГОСТ 8.285-2013 Государственная система обеспечения единства измерений. Тахометры. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.285-2013 «Государственная система обеспечения единства измерений. Тахометры. Методика поверки».

    Основные средства поверки: Стенд СП31 (Госреестр СИ № 61681-15), Частотомер электронно-счетный Ч3-38 (Госреестр СИ № 3433-73).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) в паспорт.


    Изготовитель


    «Honeywell International Inc.», США
    Адрес: 115 Tabor Rd., Morris Plains, NJ 07950
    Тел.: 001 (480) 353-3020; Web-сайт: www.honeywell.com

    Заявитель


    Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
    ИНН 7806151791
    Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
    Тел.: +7 (812) 448-22-09
    E-mail: reph@reph.ru; Web-сайт: www.reph.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77; Факс: + 7 (495) 437-56-66
    Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

    Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его полюса постоянное магнитное поле, приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Это изменение магнитного потока индуцирует электродвижущую силу в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания. Корпус датчика изготовлен из нержавеющей стали.

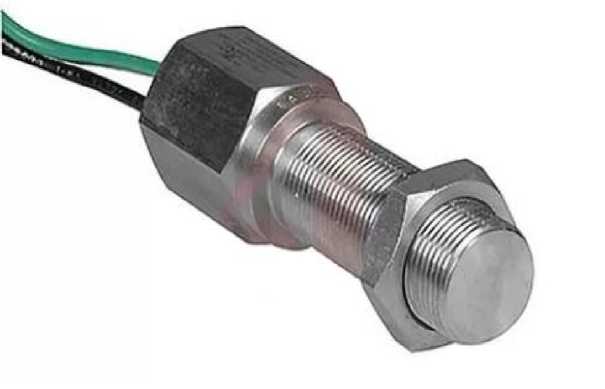

    Общий вид датчиков частоты вращения приведен на рисунке 1.

    Внешний вид. Датчики частоты вращения  (3090A), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков частоты вращения 3090A


    Таблица 2 -

    Наименование

    Количество

    Датчик частоты вращения 3090A

    4 шт.

    Паспорт

    4 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон измерения частоты вращения, Гц

    от 1 до 4000

    Пределы допускаемой приведенной к диапазону измерения погрешности измерения частоты вращения в диапазоне рабочих температур, %

    ±0,1

    Диапазон рабочих температур, °С

    от -73 до +93

    Масса, г, не более

    355

    Габаритные размеры (диаметр х длина), мм, не более

    020x215
