56127-14 Расходомеры-счетчики массовые
(VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000)
Назначение средства измерений:
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 предназначены для прямых измерений массового расхода жидкости, её плотности, температуры и вычисления объемного расхода.
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 2
Программное обеспечение
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификационн ое наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора |
Микропрограмма расходомера-счётчика |
ER 3.3.1 |
3.хх |
O2DE0AA |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 2.
Наименование параметра или характеристики |
VersaFlow Coriolis-100 | |||
Исполнение |
S15 |
S25 |
S40 |
S50 |
Условные диаметры Ду, мм |
15 |
25 |
40 |
50 |
Максимальный расход, кг/ч |
6500 |
27000 |
80000 |
170000 |
Номинальный расход, кг/ч |
4800 |
20000 |
60000 |
125000 |
Минимальный расход, кг/ч |
480 |
2000 |
6000 |
12500 |
Пределы допускаемой относительной погрешности измерений массового и объёмного расхода жидкости, % |
±0,2+0,01-(Gmax/Gi) | |||
Стабильность нуля (от максимального диапазона измерения), % |
±0,025 | |||
Диапазон измерения плотности, кг/м3 |
от 400 до 2500 | |||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | |||
Диапазон измерения температуры, оС |
от минус 40 до плюс 130 | |||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | |||
Давление измеряемой среды, МПа |
до 10 | |||
Температура окружающей среды, оС |
от минус 40 до плюс 60 | |||
Выходные сигналы: Токовый, мА Частотный, Гц Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0 до 20, от 4 до 20 от 0 до 10000 от 0,0001 до 10000 | |||
Маркировка взрывозащиты |
EExde[ib]IIC T2.. ,T6; EExd[ib]IIC T2.. ,T6 | |||
Категория пылевлагозащиты (по ГОСТ 14254-96) |
IP67 | |||
Напряжение питания
|
от 100 до 230 от 9 до 31 | |||
Потребляемая мощность, Вт, не более |
10 | |||
Габаритные размеры, мм, не более
|
561 281,8 101,6 |
607
|
776
|
946 399,6 219 |
Масса, кг, не более |
18,8 |
21,8 |
34,8 |
62,8 |
Примечания
|
аблица 3.
Наименование параметра или характеристики |
VersaFlow Coriolis-1000 | ||||||
Исполнение |
S/H/T06 |
S/H/T10 |
S/H/T15 |
S/H/T25 |
S/H/T40 |
S/H/T50 |
S/H/T80 |
Условные диаметры Ду, мм |
6 |
10 и 15 |
15 и 25 |
25 и 40 |
40 и 50 |
50 и 80 |
80 и 100 |
Максимальный расход, кг/ч |
1230 |
3500 |
14600 |
44800 |
120000 |
234000 |
560000 |
Номинальный расход, кг/ч |
950 |
2700 |
11230 |
34500 |
92000 |
180000 |
430000 |
Минимальный расход, кг/ч |
95 |
270 |
1123 |
3450 |
9200 |
18000 |
43000 |
Пределы допускаемой относительной погрешности измерений массового и объёмного |
±0,1+0,05^Gmax/Gi) | ||||||
расхода жидкости, % | |||||||
Стабильность нуля (от максимального диапазона измерения), % - измерительная труба из титана (T) |
±0,008 | ||||||
- измерительная труба из хастеллоя (Н) и нержавеющей стали (S) |
±0,05 | ||||||
Диапазон измерения плотности, кг/м3 |
от 500 до 2000 | ||||||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||||||
Диапазон измерения температуры, оС | |||||||
- для измерительной трубы из титана (Т) |
от минус 40 до плюс 150 | ||||||
- для измерительной трубы из нержавеющей стали (S) |
от 0 до плюс 130 | ||||||
- для измерительной трубы из хастеллоя (H) |
от 0 до плюс 100 | ||||||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||||||
Давление измеряемой среды, МПа |
до 10 | ||||||
Температура окружающей среды, оС |
от минус 40 до плюс 60 | ||||||
Выходные сигналы | |||||||
Токовый, мА |
от 0 до 20, от 4 до 20 | ||||||
Частотный, Гц |
от 0 до 10000 | ||||||
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,0001 до 10000 | ||||||
Маркировка взрывозащиты |
EExde[ib]IIC T2. |
T6; EExd[ib]IIC T2.T6 | |||||
Категория пылевлагозащиты (по ГОСТ 14254-96) |
IP67 | ||||||
Напряжение питания | |||||||
- переменный ток, В |
от 100 до 230 | ||||||
- постоянный ток, В |
от 9 до 31 | ||||||
Потребляемая мощность, Вт, не более |
12 | ||||||
Габаритные размеры, мм, не более | |||||||
- длина |
428 |
518 |
556 |
708 |
933 |
1109 |
1468 |
- высота |
362 |
362 |
362 |
376 |
430 |
480 |
534 |
- ширина |
102 |
102 |
102 |
115 |
170 |
220 |
274 |
Масса, кг, не более |
15 |
20 |
23 |
35 |
80 |
145 |
260 |
аблица 4.
Наименование параметра или характеристики |
VersaFlow Coriolis-200 | ||
Исполнение |
S100 |
S150 |
S250 |
Условные диаметры Ду, мм |
100 и 150 |
150 и 200 |
250 и 300 |
Максимальный расход, кг/ч |
420000 |
900000 |
2300000 |
Номинальный расход, кг/ч |
325000 |
690000 |
1770000 |
Минимальный расход, кг/ч |
32500 |
69000 |
177000 |
Стабильность нуля, не более, кг/ч |
7 |
18 |
50 |
Пределы допускаемой относительной погрешности измерений массового и объёмного расхода |
±0,1 | ||
жидкости, % | |||
Диапазон измерения плотности, кг/м3 |
от 400 до 3000 | ||
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м3 |
±2 (±0,5 при калибровке на месте установки) | ||
Диапазон измерения температуры, оС |
от минус 45 до плюс 130 | ||
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
±1 | ||
Давление измеряемой среды, МПа |
до 10 | ||
Температура окружающей среды, оС |
от минус 40 до плюс 60 | ||
Выходные сигналы | |||
Токовый, мА |
от 0 до 20, от 4 до 20 | ||
Частотный, Гц |
от 0 до 10000 | ||
Импульсный (длительность импульса от 0,05 до 2000 мс), имп/с |
от 0,0001 до 10000 | ||
Маркировка взрывозащиты |
1ExibIIC T6...T1 | ||
Категория пылевлагозащиты (по ГОСТ 14254-96) |
IP67 | ||
Напряжение питания | |||
- переменный ток, В |
от 100 до 230 | ||
- постоянный ток, В |
от 9 до 31 | ||
Потребляемая мощность, Вт, не более |
10 | ||
Габаритные размеры, мм, не более | |||
- длина |
1410 |
1731 |
2160 |
- высота |
479,5 |
583,5 |
666 |
- ширина |
219 |
323 |
406 |
Масса, кг, не более |
90,1 |
216,8 |
450 |
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОтсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация фирмы «Honeywell International Inc.», США.
Поверка
Поверкаосуществляется по документу МП РТ 1745-2013 «ГСИ. Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 25 сентября 2013 г.
Средства поверки:
-
- установка поверочная, с диапазоном воспроизводимого расхода, соответствующим рабочему диапазону поверяемого расходомера, ПГ не более ±0,05 %;
-
- плотномер, с диапазоном измерения плотности от 650 до 1100 кг/м3, предел абсолютной погрешности не более ±0,5 кг/м3;
-
- термометр электронный, с диапазоном измерения от 0 °С до плюс 50 °С, предел абсолютной погрешности не более ±0,1 °С.
Изготовитель
«Honeywell International Inc.», США
512 Virginia Drive Fort Washington, PA 19034.
http://www.honeywell.com, tel: 1-800-423-9883, 1-800-525-7439.
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Адрес: 117418 Москва, Нахимовский пр., 31, тел. (495)544-00-00; info@rostest.ru.
Принцип работы расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку (две трубки), по которой поступательно движется измеряемая жидкость.
Расходомеры-счётчики массовые VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 (рисунок 1, и рисунок 2) состоят из двух частей: первичного преобразователя и конвертера сигналов TWC-9000 (рисунок 3), которые могут быть единой конструкцией (компактное исполнение) или разнесены на некоторое расстояние при помощи соединительного кабеля (разнесенное исполнение). В качестве первичных преобразователей используются датчики массового расхода Coriolis-100, Coriolis-200 и Coriolis-1000.
Источник колебаний (электромагнитный соленоид) расположен в центральной части корпуса датчика массового расхода. Измеренный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком датчика массового расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Датчики массового расхода могут быть одно- и двухтрубными. Измерительные трубы изготавливают из титанового сплава, хастеллоя или нержавеющей стали.
Рисунок 2

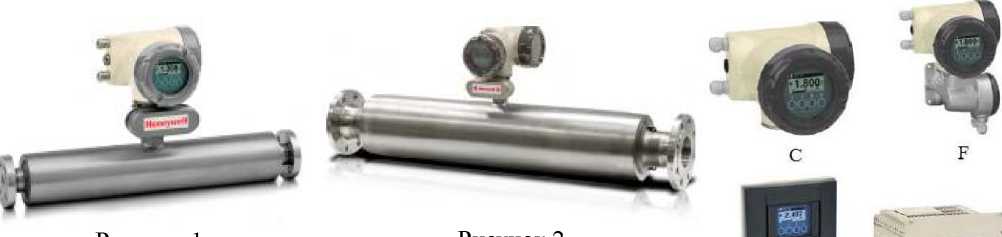

Расходомер-счётчик массовый
VersaFlow Coriolis-200
Рисунок 1
R
Расходомер-счётчик массовый
VersaFlow Coriolis-100 и
VersaFlow Coriolis-1000
Рисунок 3
Конвертеры сигналов
™С-9000
Пломбировка расходомеров-счётчиков массовых VersaFlow серии Coriolis-100, Coriolis-200 и Coriolis-1000 не предусмотрена.
Первичные преобразователи могут поставляться в следующих модификациях:
- с фланцевыми технологическими присоединениями ;
- с асептическими технологическими присоединениями ;
- с обогревающим кожухом ;
- с системой аварийного дренирования .
Конвертер сигналов TWC-9000 представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Конвертеры сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение (конвертер сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь).
F - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем).
W - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем).
R - Разнесенное исполнение (конвертер сигналов изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем).
Расходомеры-счётчики имеют аналоговые и частотно-импульсные выходы, магнитные сенсоры, смарт-систему, протокол HART.
В комплект поставки входит :
-
- Расходомер-счётчик......................................................................................... 1 шт.
-
- Упаковка..................................................................................................... 1 шт.
-
- Руководство по эксплуатации............................................................................ 1 шт.
-
- Методика поверки........................................................................................... 1 шт.
