Номер по Госреестру СИ: 50120-12
50120-12 Преобразователи давления измерительные беспроводные
(XYR6000)
Назначение средства измерений:
Преобразователи давления измерительные беспроводные XYR6000 предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ, жидкость, пар.
Внешний вид.
Преобразователи давления измерительные беспроводные
Рисунок № 1
Программное обеспечение
На преобразователи давления измерительные беспроводные XYR6000 установлено программное обеспечение, идентификационные данные приведены в таблице.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО преобразователя |
Software/ Firmware |
Не ниже R1.02.01 |
Не используется |
— |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Преобразователи давления измерительные беспроводные XYR6000. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным беспроводным XYR6000-
1. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
-
2. Техническая документация «Honeywell International Inc.», США.
Поверка
Поверкаосуществляется по методике МП 50120-12 «Преобразователи давления измерительные беспроводные XYR6000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки:
Манометр грузопоршневой МП-2,5 I и II-го разрядов по ГОСТ 8291-83 |
Пределы относительной допускаемой основной погрешности: ± 0,02%; ± 0,05% в диапазоне измерений от 25 кПа до 0,25 МПа. |
Манометр грузопоршневой МП-6 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: (± 0,02; ± 0,05) % в диапазоне измерений от 0,06 до 0,6 МПа. |
Манометр грузопоршневой МП-60 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 0,6 до 6 МПа. |
Манометр грузопоршневой МП-600 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 6 до 60 МПа. |
Заявитель
ЗАО «Хоневелл»Адрес: Россия, 121059, г. Москва, ул. Киевская, д. 7
Тел.: (495) 796-98-00, факс: (495) 796-98-93
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
В преобразователях давления измерительных беспроводных XYR6000 используется тен-зорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление тензорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый или цифровой выходной сигналы. Электронная схема блока обеспечивает как линейную, так и квадратичную зависимость выходного сигнала от изменений входного давления. Встроенный микропроцессор существенно улучшает характеристики преобразователя, производит компенсацию погрешности преобразователя по температуре и статическому давлению, что позволяет значительно повысить точность измерений.
С помощью электронной схемы полученный сигнал преобразуется в цифровой код, обрабатывается и выводится на показывающие устройства, как расположенные на корпусе преобразователя, так и (посредством специальных радио - передающих и принимающих устройств) на удаленные устройства. Преобразователи могут осуществлять дистанционную перенастройку диапазонов измерений, осуществлять функции самодиагностики, непрерывно отслеживая техническую исправность.
Модификация STAW, STRW служит для измерений абсолютного давления, STGW, STRW - для измерений избыточного давления, а STDW, STRW, STFW - для измерений разности давлений. Модель STFW имеет фланцевое основание, а модель STRW - выносные мембраны.
Преобразователи давления измерительные беспроводные XYR6000 имеют взрывозащищенное исполнение - маркировка 0 Ex ia ПВ Т4 X.

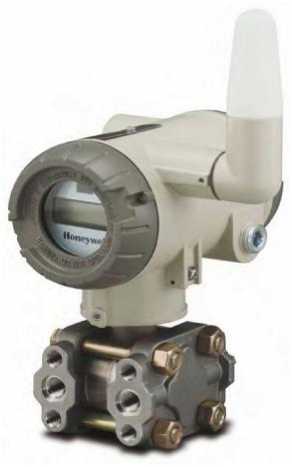

Рис. 1. Общий вид преобразователей давления измерительных беспроводных XYR6000
Наименование характеристики |
Значение характеристики |
Диапазоны измерений:
STGW STRW
STDW STRW, STFW |
от 0 до 35 (от 0 до 3,5) от 0 до 690 (от 0 до 69) от 0 до 210 (от 0 до 21) от 0 до 210 (от 0 до 21) от 0 до 7 (от 0 до 0,7) |
Пределы допускаемой основной приведенной погрешности (в зависимости от модификации), % |
± (от 0,0625 до 0,5) |
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % от шкалы на 28 °С |
± 0,15 |
Информативный параметр выходного сигнала:
|
протокол ISA100 LCD дисплей |
Г абаритные размеры без антенны, мм, не более |
174x210x100 |
Масса, кг, не более (в зависимости от модификации) |
от 2 до 5 |
