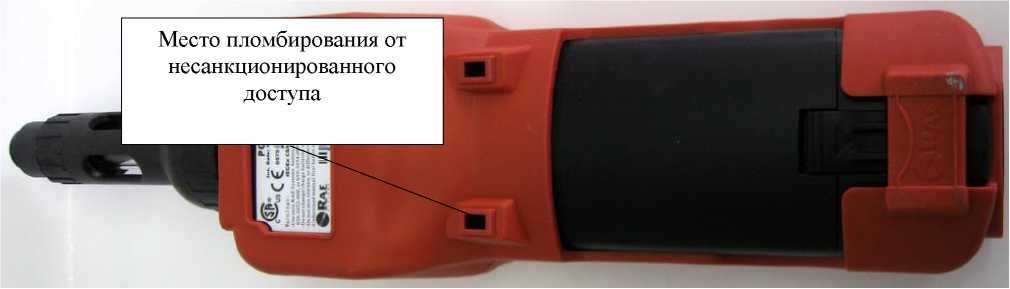

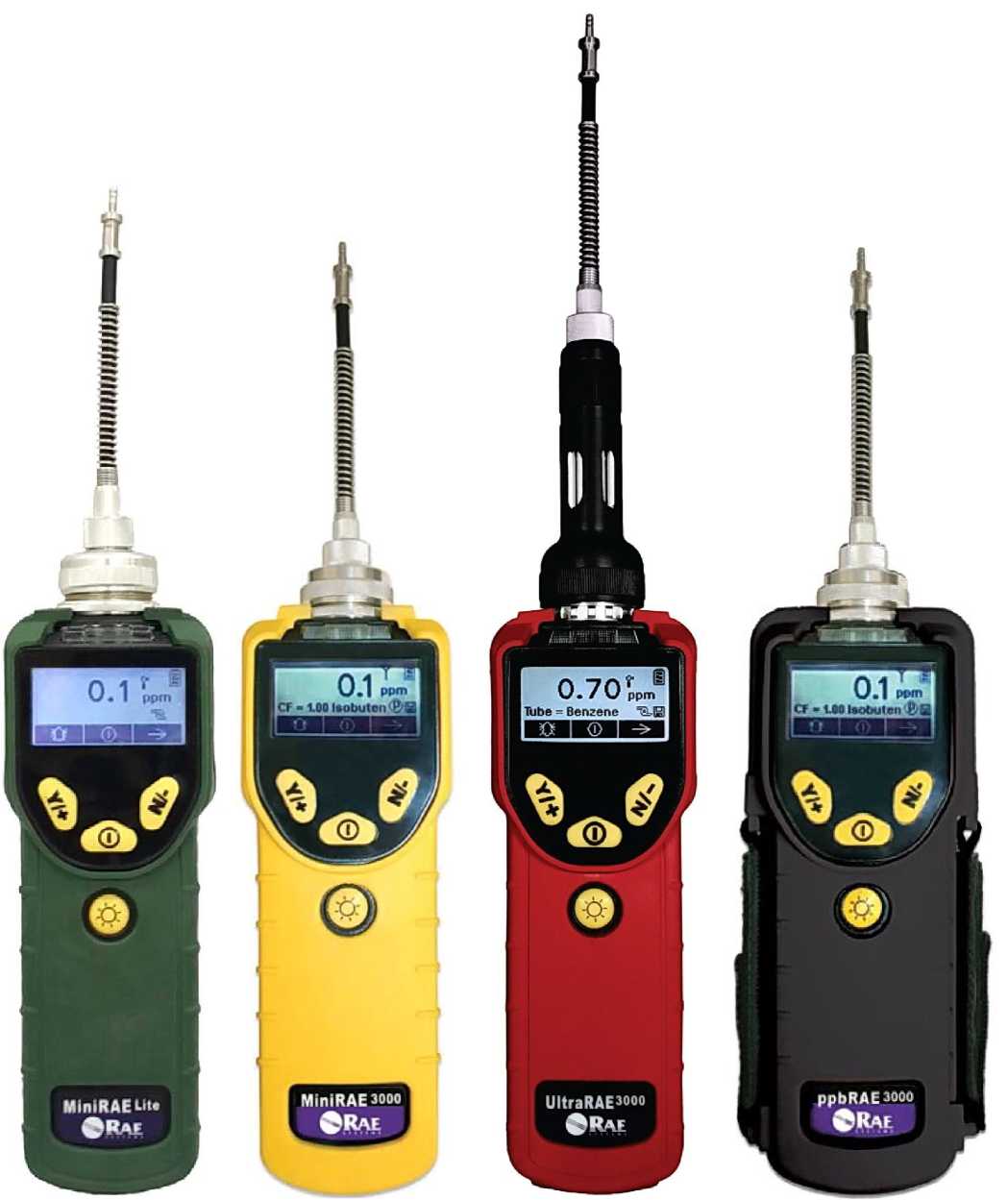

Модель

газоанализатора

Обозначение модели

Тип ультрафиолетовой лампы

Диапазон показаний объемной доли, млн^-1 (ppm)

Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объемная доля, млн^-1 (ppm)

MiniRAE Lite

PGM-7300

10,6 эВ

от 0 до 999,9

0,1

PGM-7350

от 1000 до 5000

1

MiniRAE 3000

PGM-7320

10,6 эВ или 9,8 эВ, 11,7 эВ (по заказу)

от 0 до 999,9 от 1000 до 15000

0,1

1

UltraRAE 3000

PGM-7360

10,6 эВ или 9,8 эВ, 11,7 эВ (по заказу)

от 0 до 99,99 от 100 до 999,9 от 1000 до 9999 от 0 до 200 (в режиме избирательности к бензолу)

0,05

0,1

1

0,05

Модель газоанализатора

Обозначение модели

Тип ультрафиолетовой лампы

Диапазон показаний объемной доли, млн^-1 (ppm)

Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, объемная доля, млн^-1 (ppm)

ppbRAE 3000

PGM-7340

10,6 эВ

от 0 до 9999 млрд^-1

1 млрд^-1

или 9,8 эВ

от 10 до 99

0,01

(по заказу)

от 100 до 999

0,1

от 1000 до 9999

1

Наименование

Обозначение

Количество, шт.

Газоанализатор портативный фотоионизационный моделей MiniRAE Lite, MiniRAE 3000, UltraRAE 3000, ppbRAE 3000

PGM-7300

или

PGM-7320

или

PGM-7360

или

PGM-7340

Исполнение по заказу

Наименование

Обозначение

Количество, шт.

Руководство по эксплуатации

-

1

Методика поверки

МП-242-2165-2017

1 экз.

Комплект инструментов и принадлежностей

-

*

CD с программным обеспечением

*

Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу.

Определяемый компонент

ПДК р.з., _млн^-1 (мг/м³) ¹⁾

Диапазон

измерений, -1 млн

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн^-1

Пределы допускаемой основной погрешности ²⁾, %

приведен

_ной ⁸⁾

относительной

1,2-диметилбензол

34 (150)

от 0 до 200

от 0 до 30 включ.

±15

-

(ортоксилол)

(O-C8H10)

св. 30 до 200

-

±15

1,3-бутадиен

44 (100)

от 0 до 250

от 0 до 50 включ.

±15

-

(дивинил) (C₄H₆) ³⁾

св. 50 до 250

-

±15

1,3-диметилбензол

34 (150)

от 0 до 200

от 0 до 30 включ.

±15

-

(m-C8H10),

св. 30 до 200

-

±15

метаксилол

1,4-диметилбензол

34 (150)

от 0 до 200

от 0 до 30 включ.

±15

-

(P-C8H10), параксилол

св. 30 до 200

-

±15

1-бутанол (C₄H₉OH)

9 (30)

от 0 до 50

от 0 до 9 включ.

±15

-

св. 9 до 50

-

±15

1-пропанол

12 (30)

от 0 до 100

от 0 до 10 включ.

±15

-

(C3H7OH)

св. 10 до 100

-

±15

2-бутанон

133 (400)

от 0 до 1000

от 0 до 100 включ.

±15

-

(C4H8O), МЕК

св. 100 до 1000

±15

2-метилпропен

42 (100)

от 0 до 5000

от 0 до 50 включ.

±15

-

(i-C4H8), изобутилен

(только для

св. 50 до 5000

-

±15

MiniRAE

Lite)

от 0 до 10000

от 0 до 50 включ.

±15

-

(кроме MiniRAE

св. 50 до 10000

-

±15

Lite)

2-метокси-2-

27 (100)

от 0 до 100

от 0 до 20 включ.

±15

-

метилпропан

(tert-CsHuO), MTBE

св. 20 до 100

-

±15

2-пропанол

20 (50)

от 0 до 100

от 0 до 10 включ.

±15

-

(i-C3H7OH), IPA

св. 10 до 100

-

±15

2-пропанон (C3H6O),

331 (800)

от 0 до 2000

от 0 до 300 включ.

±15

-

ацетон

св. 300 до 2000

±15

N,N-

0,8 (3,0)

от 0 до 5

от 0 до 0,8 включ.

±20

-

диметилацетамид

св. 0,8 до 5,0

-

±20

(C4H9NO), DMA ⁴⁾

Арсин (AsH₃) ^{5) 6)}

0,03 (0,1)

от 0 до 1

от 0 до 0,1 включ.

±20

-

св. 0,1 до 1,0

-

±20

Определяемый компонент

ПДК р.з., -1 млн

(мг/м³) ¹⁾

Диапазон измерений, млн^-1

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн^-1

Пределы допускаемой основной погрешности ²⁾, %

приведен

_ной ⁸⁾

относи

тельной

Бензол (C₆H₆) ³⁾

4 (15)

от 0 до 200

от 0 до 4 включ.

±15

-

св. 4 до 200

-

±15

Бутилацетат

41 (200)

от 0 до 250

от 0 до 50 включ.

±15

-

(C6H12O2)

св. 50 до 250

-

±15

Винилацетат

8 (30)

от 0 до 50

от 0 до 8 включ.

±15

-

(C4H6O2)

св. 8 до 50

-

±15

Винилхлорид

1 (5)

от 0 до 10

от 0 до 1 включ.

±15

-

(C₂H₃Cl), хлорэтен ⁶⁾

св. 1 до 10

-

±15

Диметиламин

0,5 (1,0)

от 0 до 5

от 0 до 0,5 включ.

±15

-

(C2H7N) ⁶⁾

св. 0,5 до 5

-

±15

Диметилдисульфид

12 (50)

от 0 до 100

от 0 до 10 включ.

±15

-

(C2H6S2), DMDS

св. 10 до 100

-

±15

Диметилсульфид

19 (50)

от 0 до 100

от 0 до 20 включ.

±15

-

(C2H6S), DMS

св. 20 до 100

-

±15

Диметилф ормамид

3 (10)

от 0 до 15

от 0 до 3 включ.

±15

-

(C3H7NO), DMF

св. 3 до 15

-

±15

Диэтиламин

9 (30)

от 0 до 50

от 0 до 9 включ.

±15

-

(C4H11N)

св. 9 до 50

-

±15

Метанол (CH₃OH) ⁷⁾

3 (5)

от 0 до 30

от 0 до 3 включ.

±15

-

св. 3 до 30

-

±15

Метилацетат

32 (100)

от 0 до 200

от 0 до 30 включ.

±15

-

(C3H6O2)

св. 30 до 200

-

±15

Метилбензол (C₇H₈),

39 (150)

от 0 до 200

от 0 до 30 включ.

±15

-

толуол

св. 30 до 200

-

±15

Метантиол (CH₃SH),

0,4 (0,8)

от 0 до 10

от 0 до 0,4 включ.

±15

-

метилмеркаптан ⁶⁾

св. 0,4 до 10

-

±15

Монометиламин

0,8 (1,0)

от 0 до 10

от 0 до 0,8 включ.

±15

-

(CH5N) ⁴⁾

св. 0,8 до 10

-

±15

Моноэтаноламин

0,2 (0,5)

от 0 до 1,0

от 0 до 0,2 включ.

±15

-

(C2H7NO), MEA ⁶⁾

св. 0,2 до 10

-

±15

Нафталин (C₁₀H₈)

3 (20)

от 0 до 15

от 0 до 3 включ.

±15

-

св. 3 до 15

-

±15

н-гексан (C6H14)

251 (900)

от 0 до 1000

от 0 до 250 включ.

±15

-

св. 250 до 1000

±15

Тетрафторэтилен

7 (30)

от 0 до 50

от 0 до 7 включ.

±15

-

(C2F4), TFE

св. 7 до 50

-

±15

Тетрахлорэтилен

1,5 (10)

от 0 до 10

от 0 до 1 включ.

±15

-

(C2CI4), PCE ⁴⁾

св. 1 до 10

-

±15

Триметиламин

2 (5)

от 0 до 10

от 0 до 2 включ.

±15

-

(C3H9N) ⁴⁾

св. 2 до 10

-

±15

Трихлорэтилен

5 (30)

от 0 до 50

от 0 до 5 включ.

±15

-

(C2HCI3), TCE

св. 5 до 50

-

±15

Определяемый компонент

ПДК р.з., -1 млн

(мг/м³) ¹⁾

Диапазон измерений, млн^-1

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, млн^-1

Пределы допускаемой основной погрешности ²⁾, %

приведен_ной ⁸⁾

относительной

Уксусная кислота

(СНзСООН) ⁴⁾

2 (5)

от 0 до 10

от 0 до 2 включ.

св. 2 до 10

±15

±15

Фенилэтилен (C₈H₈), стирол

6 (30)

от 0 до 30

от 0 до 6 включ.

св. 6 до 30

±20

±20

Фенол (C6H5OH) ⁶⁾

0,26 (1,0)

от 0 до 5

от 0 до 0,2 включ.

св. 0,2 до 5

±15

±15

Фосфин (PH₃) ⁶⁾

0,07 (0,1)

от 0 до 1

от 0 до 0,1 включ.

св. 0,1 до 1

±20

±20

Формальдегид

(CH2O) ⁷⁾

0,4 (0,5)

от 0 до 5

от 0 до 0,4 включ.

св. 0,4 до 5

±15

±15

Циклогексан (C₆H₁₂)

22 (80)

от 0 до 150

от 0 до 20 включ.

св. 20 до 150

±15

±15

Циклогексанон (СбНюО)

7 (30)

от 0 до 50

от 0 до 7 включ.

св. 7 до 50

±15

±15

Этанол (C₂H₅OH)

1045

(2000)

от 0 до 5000

от 0 до 1000 включ.

св. 1000 до 5000

±15

±15

Этилацетат (C₄H₈O₂)

54 (200)

от 0 до 300

от 0 до 50 включ.

св. 50 до 300

±15

±15

Этилбензол (C₈H₁₀)

34 (150)

от 0 до 200

от 0 до 30 включ.

св. 30 до 200

±15

±15

Этилена окись (C2H4O)

1,5 (3)

от 0 до 10

от 0 до 1,5 включ. св. 1,5 до 10

±20

±20

Этантиол (C₂H₅SH),

6) этилмеркаптан

0,4 (1,0)

от 0 до 5

от 0 до 0,4 включ.

св. 0,4 до 5

±20

±20

Примечания:

• ¹⁾ Пересчет значений предельно допускаемых концентраций определяемого компонента, выраженных в единицах массовой концентрации, мг/м³, в единицы объемной доли, млн^-1, выполнен для нормальных условий: температура 20 ⁰С, атмосферное давление 101,3 кПа.

• ²⁾ Пределы допускаемой основной погрешности нормированы только для сред, содержащих один определяемый компонент (кроме UltraRAE 3000 с комплектом трубок p/n 012-3022-010, 012-3024-010). При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоионизационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций.

• ³⁾ для UltraRAE 3000 при использовании комплекта трубок:

• - p/n 012-3022-010 обеспечивается избирательность к бензолу;

• - p/n 012-3024-010 обеспечивается избирательность к 1,3 бутадиену.

• ⁴⁾ только для моделей ppbRAE 3000, UltraRAE 3000;

• ⁵⁾ не предназначены для контроля ПДК в воздухе рабочей зоны, только аварийные ситуации;

• ⁶⁾ только для модели ppbRAE 3000;

• ⁷⁾ только для моделей MiniRAE 3000, UltraRAE 3000 с ультрафиолетовой лампой 11,7 эВ.

• 8)

погрешность приведена к верхней границе участка диапазона измерений в котором нормирована приведенная погрешность

Определяемый компонент

ПДК р-^з-’₃ мг/м³

Диапазон измерений, мг/м³

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м³

Пределы допускаемой основной погрешности, %

приведенной

относительной

Пары бензина неэтилированного

100

от 0 до

1000

От 0 до 100 включ.

Св. 100 до 1000

±25

±25

Пары дизельного топлива

300

от 0 до

1500

От 0 до 300 включ.

Св. 300 до 1500

±25

±25

Пары топлива для реактивных двигателей

300

от 0 до

1500

От 0 до 300 включ.

Св. 300 до 1500

±25

±25

Пары керосина

300

от 0 до

1500

От 0 до 300 включ.

Св. 300 до 1500

±25

±25

Пары сольвента

300

от 0 до

1500

От 0 до 300 включ.

Св. 300 до 1500

±25

±25

Пары уайт-спирита

300

от 0 до

1500

От 0 до 300 включ.

Св. 300 до 1500

±25

±25

Наименование характеристики

Значение

Предел допускаемого времени установления выходного сигнала по уровню ^{0,9 (Т}0,9д⁾, ^с

- для UltraRAE 3000 при использовании комплекта трубок p/n 012-3022-010 (бензол), p/n 012-3024-010 (1,3-бутадиен)

60

- для остальных моделей (по поверочному компоненту)

3

Предел допускаемой вариации выходного сигнала газоанализатора, в долях

0,5

от предела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности

±0,5

Наименование характеристики

Значение

Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Время прогрева газоанализаторов, мин, не более

1

Наименование характеристики

Значение

Интервал времени автономной работы (MiniRAE Lite / MiniRAE 3000 / UltraRAE 3000 / ppbRAE 3000), ч, не менее:

- от Li-Ion аккумуляторной батареи

12 / 16 / 16 / 16

- от блока щелочных батарей

12 / 12 / 12 / 12

Номинальная производительность встроенного побудителя расхода, дм³/мин

0,5

Габаритные размеры газоанализатора, мм не более (без учета размера пробоотборного зонда):

- длина

255

- ширина

76

- высота

64

Масса, кг, не более

0,74

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, маркировка взрывозащиты: MiniRAE 3000 (PGM 7320), ppbRAE 3000 (PGM-7340),

MiniRAE Lite (PGM 7350), UltraRAE 3000 (PGM 7360)

1 Ex ia IIB T4 Gb X,

1 Ex ia IIC T4 Gb X

Средняя наработка на отказ, ч

40 000

Средний срок службы, лет

Примечание - без учета срока службы лампы фотоионизационного детектора (3 года для ламп 9,8 и 10,6 эВ и 1 год для ламп 11,7 эВ), побудителя расхода, аккумуляторной батареи

12

Условия эксплуатации:

o

- диапазон температуры окружающей и анализируемой сред, C

от -20 до +50

- относительная влажность при температуре +25 ^oC, %

от 0 до 95

- диапазон атмосферного давления, кПа

от 90 до 110
