Модули

Сигналы

Пределы допускаемой приведённой погрешности в рабочих условиях применения

На входе

На выходе

Контроллеры противоаварийной защиты FSC

10102/1/1,

10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m

0 - 2 В

10 бит

± 0,75 %

10102/А/1,

10102/А/2,

10102/А/3, 10102/А/4, 10102/А/5

0/2 - 10 мА

0/4 - 20 мА

0/1 - 5 В

0/2 - 10 В

0 - 2 В

± 0,25 %

10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m

0 - 4 В

12 бит

± 0,25 %

10105/А/1

0/4 - 20 мА

0/0,66 - 3,3 В

± 0,75 %

10205/1/1,

10205/2/1 совместно с терминальными панелями FS-TSAO-0220m

12 бит

0/4 - 20 мА

± 0,75 %

Модули

Сигналы

Пределы допускаемой приведённой погрешности в рабочих условиях применения

На входе

На выходе

Контроллеры противоаварийной защиты SM

SAI-1620m совместно с терминальными панелями TSAI-1620m, TSHART-1620m, TSGAS-1624, TSGASH-1624, TSFIRE-1624

0 - 4 В

12 бит

± 0,25 %

SAI-0410 совместно с терминальной панелью

TSAI-0410

0/4 - 20 мА 0/1 - 5 В

0/2 - 10 B

12 бит

± 0,75 %

BSAI-0420mI,

BSAI-0420mE,

BSAI-0405E,

BSAI-0410E, BSDIL-0426

0/4 - 20 мА 0/1 - 5 В 0/2 - 10 В сухой контакт

0 - 2 В

± 0,25 %

BSAI-1620mE

0/4 - 20 мА

0/0,66 - 3,3 В

± 0,25 %

SAO-0220m совместно с терминальными панелями TSAO-0220m, TSAOH-0220m

12 бит

0/4 - 20 мА

± 0,75 %

RUSIO-3224 аналоговый вход

0/4 - 20 мА

16 бит

± 1 %

RUSIO-3224 аналоговый выход

12 бит

0/4 - 20 мА

± 1 %

Модули

Сигналы

Пределы допускаемой приведённой погрешности в рабочих условиях применения

На входе

На выходе

Высокопроизводительные менеджеры процесса HPM

HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92

0/1 - 5 В

0,4 - 2 В

4 - 20 мА

16 бит

± 0,15 %

(± 0,075 % в нормальных условиях)

HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22

0/1 - 5 В

0,4 - 2 В

4 - 20 мА

16 бит

± 0,15 % (± 0,075 % в нормальных условиях)

Модули

Сигналы

Пределы допускаемой приведённой погрешности в рабочих условиях применения

На входе

На выходе

Высокопроизводительные менеджеры процесса HPM

LLAI

(MC/MU-PAIL02) совместно с терминальными пане

лями

MC/MU-TAIL02, MC/MU-

TAIL03

0 - 5 В 0 - 100 мВ

Сигналы от термопр. сопротивления :

Pt 100 DIN (4376) минус 200 - 850 °С,

Pt 100 JIS (C-1604) минус 200 - 850 °С,

Ni 120 (Ed 7)

минус 20 - 250 °С;

Cu 10 (SEER)

минус 20 - 250 °С.

Сигналы от термопар: J: минус 100 - 750 °С

K: 0 - 1100 °С

E: минус 150 - 500 °С T: минус 200 - 300 °С

В: 600 - 1650 °С S: 550 - 1500 °С

R: 550 - 1500 °С

15 бит

± 0,05 % прив.или ± 0,075% от показ. (большее значение)

± (0,05% прив. + 0,5 °С) или

± (0,075% от показ.+ 0,5 °С) (большее значение)

± (0,05 % прив. + 1,4 °С) или

± (0,075 % от показ.+ 1,4 °С) (большее значение)

Модули

Сигналы

Пределы допускаемой основной погрешности

Допускаемый температурный коэффициент

На входе

На выходе

LLMUX (MC/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-TAMT14

0 - 5 В

0 - 100 мВ

Сигналы от термопреобразователей сопротивления: Pt 100 DIN (4376) минус 200 - 850 °С, Pt 100 JIS (C-1604) минус 200 - 850 °С, Ni 120 (Ed 7) минус 45 - 315 °С, Cu 10 (SEER) минус 20 - 250 °С.

Сигналы от термопар: J: минус 100 - 750 °С K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С

14 бит

± 40 мкВ

± (160 мОм + 0,5 °С) ^*)

± (40 мкВ +

1,5 °С)

± 30 млн^-1

/°С

RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01

0 - 100 мВ Сигналы от термопар: J: минус 100 - 750 °С

K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С

В: 600 - 1650 °С S: 550 - 1500 °С

R: 550 - 1500 °С

15 бит

± 0,075 %прив.

±(0,075% прив . + 0,5 °С)

± 30 млн^-1

/°С

АО (MC/MU-PHAO01) совместно с терминальными панелями MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-GHAO21

11 бит

4 - 20 мА (0,1 - 21,4 мА)

± 0,35 % прив.

± 0,02 %

/°С

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82

11 бит

4 - 20 мА

(2,9 - 21,1 мА)

± 0,35 %

± 0,02% /°С

АО (МС/ MU-PAOY22) совместно с терминальными пане

лями

MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52,

MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21

11 бит

4 - 20 мА

(2,9 - 21,1 мА)

± 0,45 %

± 0,025 % /°С

Модули

Сигналы

Значение наименьшего разряда входного/ выходного кода

Пределы допускаемой основной погрешности

Допускаемый температурный коэффициент

На входе

На выходе

Серия Chassis I/O Modules - Series A

TC-IAH061

TK-IAH061

± 10,5 В

0 - 10,5 В

0 - 5,25 В

15 бит +

знак

16 бит

16 бит

343 мкВ

171 мкВ

86 мкВ

± 0,1 % прив.

± (2 мкВ +

35 млн^-1)/°С

0 - 21 мА

16 бит

0,34 мкА

± 0,15 % прив.

± (8 мкВ +

45 млн^-1)/°С

TC-OAH061

TK-OAH061

13 бит

0 - 21 мА

2,7 мкА

± 0,1 % прив.

± (1 мкА +

60 млн^-1)/°С

TC-OAV061

TK-OAV061

14 бит

±10,5 В

1,4 мВ

± 0,1 % прив.

± (60 мкВ +

50 млн^-1)/°С

TC-OAV061

TK-OAV061

± 10,5 В

14 бит

1,4 мВ

± 0,1 % прив.

± (60 мкВ +

50 млн^-1)/°С

TC-IXL061

TK-IXL061

TC-IXL062

TK-IXL062

минус 12 -78 мВ минус 12 - 30 мВ Сигналы от термопар:

B, E, J, K, R, S, T,

N, С

16 бит

1,4 мкВ

0,7 мкВ

± (0,1% прив. +

90 мкВ)

± (0,1% прив. +

42 мкВ)

±(0,5 мкВ +

65 млн^-1)/°С

TC-IXR061

TK-IXR061

• 1 - 487 Ом

• 2 - 1000 Ом

4 - 2000 Ом

8 - 4020 Ом сигналы от термопреобразователей сопротивления типов: Pt 100, Pt 200, Pt 500, Pt 1000 (W100=1,385; W100=1,391);

Ni 120

(W100=1,672);

Ni 100, Ni 120, Ni 200, Ni 500 (W100=1,618);

Cu 10

16 бит

7,7 мОм

15 мОм

30 мОм

60 мОм

7,7 мОм

15 мОм

30 мОм

60 мОм

7,7 мОм

7,7 мОм

7,7 мОм

15 мОм

30 мОм

7,7 мОм

± 0,1 % прив.

± (10 мОм +

50 млн^-1)/°С

Модули

Сигналы

Значение наименьшего разряда входного/ выходного кода

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

TC-IAH161

TK-IAH161

± 10,25 В

0 - 10,25 В

0 - 5, 125 В

16 бит

320 мкВ

160 мкВ

80 мкВ

± 0,05 %

± (90 мкВ +

15 млн^-1)/°С

0 - 20,5 мА

0,32 мкА

± 0,15 %

± (0,36 мкА +

20 млн^-1)/°С

TC-OAV031

TK-OAV031

± 10,4 В

16 бит

320 мкВ

± 0,05 %

±(50мкВ +

25 млн^-1)/°С

TC-OAV081

TK-OAV081

± 10,4 В

16 бит

320 мкВ

± 0,05 %

± (50 мкВ +

25 млн^-1)/°С

TC-OAV081

TK-OAV081

0 ... 21 мА

15 бит

0,65 мкА

± 0,05 %

±(0,1 мкА +

50 млн^-1)/°С

± 10,25 В 0 - 10,25 В 0 - 5, 125 В

16 бит

313 мкВ

153 мкВ

78 мкВ

± 0,05 %

± (90 мкВ +

15 млн^-1)/°С

0 - 21 мА

0,31 мкА

± 0,15 %

± 0,3 % S в диап.

раб. темп.

ТС-НАО081

ТК-НАО081

16 бит

15 бит

± 10,4 В 0 - 10,25 В

323 мкВ

± 0,1 %

± (50 мкВ +

20 млн^-1)/°С

15 бит

0 - 21 мА

0,66 мкА

± 0,15 %

± (0,2 мкА +

30 млн^-1)/°С

TC-MDP081

TK-MDP081

Амплитуда вх.

сигнала от 0 до 30 В, частота от 0 до 100 кГц

32 бит

-

± 1 имп.

(абсолютная погрешность нормирована для рабочих условий применения)

Серия Rail I/O M

odules - Series A

TC-FIAH81

4 - 20 мА

0 - 20 мА

12 бит

5,13 мкА

± 0,2 %

± 0,0041%прив.

/ °С

± 10 В

0 - 10 В

11 бит +знак

12 бит

5,13 мВ

2,56 мВ

± 0,2 %

± 0,0043 %прив.

/ °С

TC-FOA041

12 бит + знак

4 - 20 мА

0 - 20 мА

5,13 мкА

±0,43 %

± 0,0069 %прив. /°С

± 10 В 0- 10 В

2,56 мВ

± 0,13 %

± 0,0045 %прив.

/°С

Модули

Сигналы

Значение наименьшего разряда входного/ выходного кода

Пределы допускаемой сновной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

TC-FIR081

1 - 433 Ом; Сигналы от термопреобразователей сопротивления Pt100 (W100=1,385): минус 200 - 870 °С; Pt100 (W100=1,391): минус 200 - 630 °С; Pt200 (W100=1,385): минус 200 - 630 °С; Pt500 (W100=1,385): минус 200 - 630 °С; Ni100 (W100=1,618) минус 60 - 250 °С Ni120 (W100=1,672) минус 60 - 250 °С Ni200 (W100=1,618) минус 60 - 250 °С Ni500 (W100=1,618) минус 60 - 250 °С Cu10 (W100=1,427) минус 200 - 260 °С

16 бит

± 0,05 %

± (1,5 мОм +

20 млн^-1)/°С

TC-FIL081

± 76,5 мВ Сигналы от термопар: В: 300 - 1800 °С С: 0 - 2315 °С E: минус 270 -1000 °С J: минус 210 -1200 °С K: минус 270 -1372 °С N: минус 270 -1300 °С R: минус 50 -1768 °С S: минус 50 -1768 °С T: минус 270 -400 °С L: минус 200 -800 °С

16 бит

2,38 мкВ

± 0,05 %

±(6 мкВ +

10 млн^-1)/°С

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

Серия Rail I/O Modules - Series H

ТС-Р1А081

ТС-Р1А082

4 - 20 мА

16 бит

± 0,1 %

± 50 млн^-1/°С

TC-PIL081 (измерение сигналов от термопар и термопреобразователей сопротивления)

минус 40 - 100 мВ

16 бит

± 0,5 %

± 100 млн^-1/°С

Е: минус 270 -минус 201 °С; минус 200 - 1000 °С

± 0,5 %

± 250 млн^-1/°С

± 100 млн^-1/°С

J: минус 210 - 1200 °С

± 0,5 %

± 100 млн^-1/°С

K: минус 270 -

минус 251 °С; минус 250 - 171 °С; минус 170 - 1372 °С

± 0,5 %

± 300 млн^-1/°С

± 250 млн^-1/°С

± 100 млн^-1/°С

N: минус 270 -минус 251 °С; минус 250 -минус 181 °С; минус 180 - 1300 °С

± 0,5 %

± 400 млн^-1/°С

± 350 млн^-1/°С

± 100 млн^-1/°С

R: минус 50 -минус 1 °С; 0 - 1768 °С

± 0,8 %

± 300 млн^-1/°С

± 100 млн^-1/°С

S: минус 50-минус 1 °С; 0 - 1768 °С

± 0,8 %

± 300 млн^-1/°С

± 100 млн^-1/°С

T: минус 270 -минус 171 °С; минус 170 - 400 °С

± 0,8 %

± 600 млн^-1/°С

± 100 млн^-1/°С

0 - 500 Ом

± 0,1 %

± 100 млн^-1/°С

Pt100 (W100=1,385)

минус 200 - 870 °С

± 0,1 %

± 100 млн^-1/°С

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

TC-PIL081

(измерение сигналов от термопреобразователей сопротивления)

Pt100 (Wioo=1,391)

JIS C1604-1989:

минус 200 - 630 °С

16 бит

± 0,125 %

± 100 млн^-1/°С

Pt200 (Wi00=1,385):

минус 200 - 630 °С

± 0,1 %

± 100 млн^-1/°С

Pt200 JIS C1604-1989: минус 200 - 375 °С

± 0,1 %

± 100 млн^-1/°С

Pt200 IEC 751: минус 200 - 380 °С

± 0,1 %

± 100 млн^-1/°С

Pt500 (W100=1,385): минус 200 - 630 °С

± 0,1 %

± 100 млн^-1/°С

Ni100 (W100=1,618)

DIN 43 760-1987:

минус 60 - 250 °С

± 0,2 %

± 100 млн^-1/°С

Ni120 Minco минус 80 - 20 °С

± 0,1 %

± 100 млн^-1/°С

Ni120 (W100=1,672):

минус 60 - 250 °С

± 0,1 %

± 100 млн^-1/°С

Ni200 (W100=1,618): минус 60 - 250 °С

± 0,15 %

± 100 млн^-1/°С

Ni200 DIN 43 760:

минус 60 - 200 °С

± 0,15 %

± 100 млн^-1/°С

Ni500 (W100=1,618): минус 60 - 250 °С

± 0,1 %

± 100 млн^-1/°С

Cu10 (W100=1,427)

Minco:

минус 200 - 260 °С

± 0,1 %

± 400 млн^-1/°С

ТС-РОА081

13 бит

4 - 20 мА

± 0,1 %

± 100 млн^-1/°С

Примечания

• 1 Для модулей TC-PIL081 и TC-PIL081 погрешность канала компенсации температуры холодного спая не включена в допуск на основную погрешность. Погрешность канала компенсации температуры холодного спая для модулей TC-PIL081 и TC-PIL081 ± 0,8 °С, допускаемый температурный коэффициент в диапазоне рабочих температур от минус 20 до минус 15 °С ± 300 млн^-1/°С, в диапазоне рабочих температур от минус 15 до 70 °С ± 100 млн^-1/°С;

• 2 Wioo - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С.

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

Серия I/O Modules - Series C

HLAI

CC/CU-PAIX01

совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21

0,4 - 2 В 0 - 5 В

1 - 5 В

16 бит

± 0,075 %

± 0,015 % /°С

4 - 20 мА

HLAI

CC/CU-PAIX02

совместно с терминальными панелями

CC/CU-TAIX01

CC/CU-TAIX11

CC/CU-TAID01

CC/CU-TAID11

CC/CU-GAIX11

CC/CU-GAIX21

CC/CU-GAIN11

CC/CU-GAIN21

0-5 В

1-5 В

16 бит

± 0,075 %

± 0,015 % /°С

4 - 20 мА

HLAI HART

CC/CU-PAIH01

совместно с терминальными панелями CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11 CC/CU-GAIN21

0,4 - 2 В 0 - 5 В

1 - 5 В

16 бит

± 0,075 %

±0,015 %/°С

4 - 20 мА

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

Серия I/O Modules - Series C

HLAI HART

CC/CU-PAIH02 совместно с терминальными панелями

CC/CU-TAIX01 CC/CU-TAIX11 CC/CU-TAID01 CC/CU-TAID11 CC/CU-GAIX11 CC/CU-GAIX21 CC/CU-GAIN11

CC/CU-GAIN21

0,4 - 2 В 0 - 5 В 1 - 5 В

16 бит

± 0,075 %

±0,015%/°С

4 - 20 мА

HLAI CC/CU-PAIN01 совместно с терминальными панелями CC/CU-TAIN01 CC/CU-TAIN11

4 - 20 мА

16 бит

14 бит

± 0,075 %

±0,015%/°С

AO CC/CU-PAOX01 совместно с терминальными панелями CC/CU-TAOX01 CC/CU-TAOX11 CC/CU-GAOX11 CC/CU-GAOX21

14 бит

4 - 20 мА

2,9 - 21,1 мА

± 0,35 %

± 0,005 %/°C

CC-PUO01 совместно с терминальными панелями CC-TUIO01

CC-TUIO11

4 - 20 мА

16 бит

± 0,1 % прив.

± 0,17 % прив. в раб. усл. при-мения

Модули

Сигналы

Пределы допускаемой основной погрешности

Допускаемый температурный коэффициент

На входе

На выходе

AO HART

CC/CU-PAOH01 совместно с терминальными панелями

CC/CU-TAOX01 CC/CU-TAOX11 CC/CU-GAOX11 CC/CU-GAOX21

14 бит

4 - 20 мА

2,9 - 21,1 мА

± 0,35 % прив.

± 0,005 % / °С

AO CC/CU-PAON01 совместно с терминальными панелями CC/CU-TAON01 CC/CU-TAON11

14 бит

4 - 20 мА

2,9 - 21,1 мА

± 0,35 % прив.

± 0,005 %/ °C

LLMUX CC/CU-PAIM01 (CC/CU-AIM01)

MC/MU-

TAMR04

MC/MU-

ТАМТ04

MC/MU-TAM14

0-100 мВ Термопары типа:

J: минус 100 - 750 °С

K: 0 - 1100 °С E: минус 150 - 500 °С T: минус 200 - 300 °С

В: 600 - 1650 °С S: 550 - 1500 °С R: 550 - 1500 °С Сигналы от термопреобразователей сопротивления:

Pt 100 DIN (4376), Pt 100 JIS (C-1604),

Ni 120 (Ed 7);

Cu 10 (SEER).

14 бит

± 40 мкВ*⁾

± (40 мкВ + 0,5 °С)

± (160 мОм + 0,5 °С)

± 30 млн^-1/ °С

Модули

Сигналы

Пределы допускаемой основной погрешности

Допускаемый температурный коэффициент

На входе

На выходе

CC-PSV201 совместно с терминальной панелью

CC-TSV211

4 - 20мА

16 бит

± 0,075 % прив.

±0,15 %

CC-PSP401

совместно с терминальной панелью

CC-TSP411

Импульсный вход: амплитуда сигнала от 0 до 30 В; частота от 0 до 100 кГц

32 бит

± 1 имп.

(абсолютная погрешность нормирована для рабочих условий применения)

Примечания

• 1 Погрешность модулей MC/MU-TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С.

• 2 W₁₀₀ - отношение сопротивления термопреобразователя сопротивления при 100 °С к сопротивлению при 0 °С.

• 3 *⁾ - Пределы допускаемой основной абсолютной погрешности.

Сигналы

Пределы допускаемой основной погрешности

На входе

На выходе

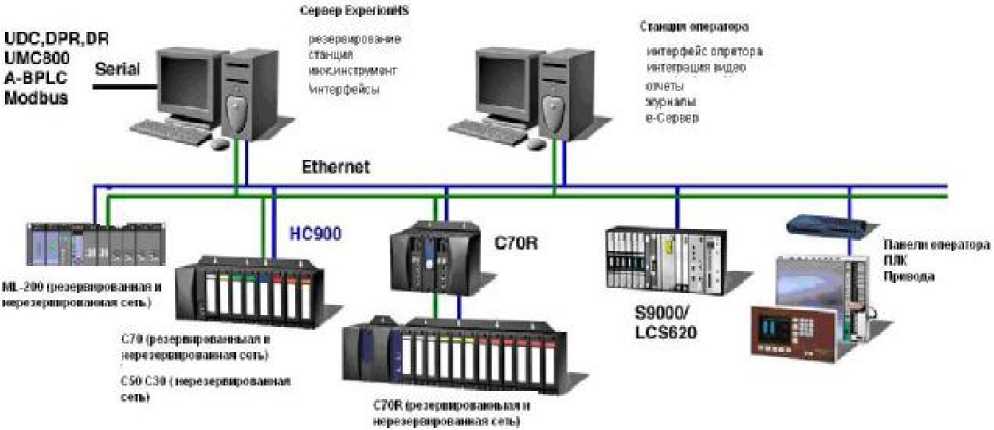

Контроллер НС 900

Сигналы от термопар

В: минус 18 - 41 °С 41 - 66 °С 66 - 260 °С 260 - 538 °С 538 - 1815 °С

15 бит

не нормир. ± 30,6 °С ± 16,7 °С ± 4,5 °С ± 2,3 °С

Е: минус 270 - минус 130 °С минус 130 - 1000 °С минус 129 - 593 °С

15 бит

± 14 °С

± 1,3 °С

± 1,2 °С

J: минус 18 - 871 °С минус 7 - 410 °С

15 бит

± 0,6 °С

± 0,5 °С

К: минус 18 - 1316 °С минус 29 - 538 °С минус 18 - 982 °С

15 бит

± 1,2 °С

± 0,8 °С

± 1,8 °С

N: минус 18 - 1300 °С минус 18 - 800 °С

15 бит

± 1,2 °С

± 0,9 °С

R: минус 18 - 260 °С

260 - 1704 °С

15 бит

± 2,8 °С

± 1,2 °С

S: минус 18 - 260 °С 260 - 1704 °С

15 бит

± 2,5 °С

± 2,2 °С

T: минус 184 - 371 °С минус 129 - 260 °С

15 бит

± 1,2 °С

± 0,5 °С

С: минус 18 - 316 °С 316 - 1982 °С 1982 - 2316 °С минус 18 - 1227 °С

15 бит

± 2 °С ± 1,7 °С

± 2 °С ± 1,4 °С

Сигналы от термопреобразователей сопротивления

Platinel: минус 70 - 750 °С

0 - 1380 °С

15 бит

± 1,7 °С

± 0,8 °С

Pt 100: минус 184 - 816 °С минус 184 - 649 °С минус 184 - 149 °С

15 бит

± 1 °С

± 0,8 °С

± 0,3 °С

Pt 500: минус 184 - 649 °С

15 бит

± 0,5 °С

Pt 1000: минус 40 - 260 °С

15 бит

± 0,4 °С

Pt 100 J: минус 200 - 500 °С минус 18 - 100 °С

15 бит

± 0,7 °С

± 0,3 °С

Си 10: минус 20 - 250 °С

15 бит

± 1 °С

0 - 200 Ом

15 бит

± 0,4 Ом

0 - 500 Ом

15 бит

± 1 Ом

0 - 1000 Ом

15 бит

± 2 Ом

0 - 2000 Ом

15 бит

± 4 Ом

0 - 4000 Ом

15 бит

± 8 Ом

4 - 20 мА

0 - 20 мА

15 бит

± 0,2 %

Сигналы

Пределы допускаемой основной погрешности

На входе

На выходе

0 - 10 мВ

15 бит

± 0,17 %

0 - 50 мВ

0 - 100 мВ

15 бит

± 0,1 %

± 10 мВ

15 бит

± 0,2 %

± 50 мВ

± 100 мВ

± 500 мВ

15 бит

± 0,1 %

1 - 5 В 0 - 2 В 0 - 5 В 0 - 10 В

15 бит

± 0,1 %

± 1 В

± 5 В ± 10 В

15 бит

± 0,1 %

минус 30 - 510 мВ

0 - 1250 мВ

15 бит

± 0,1 %

12 бит

0 - 20 мА

± 0,1 %

Примечания

• 1 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С.

• 2 В таблице 6 в столбце "Пределы допускаемой основной погрешности" в "%" указаны пределы допускаемой основной приведенной погрешности.

Сигналы

Пределы допускаемой основной приведённой погрешности

Пределы допускаемой дополнит. приведенной по-грешн., вызванной изменением температуры окр. среды

Примечание

На входе

На выходе

Контроллеры Masterlogic

0 - 5 В, 1 - 5 В 0 - 10 В

± 10 В

14 бит

± 0,2 %

± 0,3 % в диап. раб. темп.

R_bx >1 МОм

0 - 20 мА

4 - 20 мА

14 бит

± 0,2 %

± 0,3 % в диап. раб. темп.

R_bx £250 Ом

Термопары типа:

J, E, K, R, S, N, T, C, B (с поддиапазонами)

16 бит

± 0,1% погр.комп. tx.c.

± 1 °С

± 100 млн^-1/ °С

R_bx =10 МОм

Сигналы

Пределы допускаемой основной приведённой погрешности

Пределы допускаемой дополнит. приведенной по-грешн., вызванной изменением температуры окр. среды

Примечание

На входе

На выходе

Сигналы от термопреобразователей сопротивления типа: Pt100: минус 200 -850°С JPt100: минус 200 - 640°С

16 бит

± 0,2 %

± 0,3 % в диап. раб. темп.

0 - 20 мА

4 - 20 мА

16 бит

± 0,1 %

± 0,15 %/ 10 °С

R_н £600 Ом

0 - 5 В, 1 - 5 В 0 - 10 В ± 10 В

16 бит

± 0,1 %

± 0,15 %/ 10 °С

R_н >1 кОм

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

Модули удаленного контроллера RC500 RTU

RC-

EIO232AIM-D

RC-EIO232AIV-D

RC-EIO2AIAO-D

0 - 10 В

16 бит

±0,1 %

± 50 млн^-1/°С

4 - 20мА

RC-EIO28AOM-D

RC-

EIO2AIAO-D

16 бит

4-20 мА

±0,2 %

± 50 млн^-1/°С

Модули

Сигналы

Пределы допускаемой основной приведённой погрешности

Допускаемый температурный коэффициент

На входе

На выходе

1

2

3

5

6

Серия OneWireless XYR6000 I/O Modules - (беспроводные модули, устанавливаемые на удаленных участках производства)

STIW600

0 - 5 В,

1 - 5 В,

0 - 20 мА,

4 - 20 мА

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

STUW700

STUW701

0 - 20 мА,

4 - 20 мА

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

0 - 100 мВ

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

Сигналы от термопар:

R, S, B, J, T, E, K, N

16 бит

±0,1% от полной шкалы

±0,01 % от полной шкалы/°С

STTW400

STTW401

0 - 100 мВ

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

Сигналы от термопар:

R, S, B, J, T, E, K, N,

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

Сигналы от термопреобразователей сопротивления:

Pt100, Pt200, Pt500

16 бит

±0,1 % от полной шкалы

±0,01 % от полной шкалы/°С

Примечания:

• 1 Модули STIW600, STUW700, STUW701, STTW400, STTW401 используются совместно с точками доступа WNMS, FDAP1, FDAP2 и менеджером сети WDMS.

• 2 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая - ±0,5 °С;

• 3 Номинальные статистические характеристики преобразователей термоэлектрических типов: R, S, J, T, Е, К, N, L - по ГОСТ Р 8.585-2001;

• 4 Номинальные статистические характеристики термопреобразователей сопротивления типов: Pt100, Pt200, Pt500 - по ГОСТ 6651-2009.

Тип измерительного преобразователя (изготовитель)

Вход

Выход

Пределы допускаемой основной абсолютной погрешности (по входу)

Допускаемый температурный коэффициент

MTL4500

MTL5500 (MEASUREMEENT TECHNOLOGY Ltd,

Великобритания) (Госреестр

№ 39587-08)

4 - 20 мА

10 - 400 Ом 0 - 1000 Ом

ТС: Pt100, 100П, 50М, 100М, Pt500, Pt1000, Ni500, Ni1000 ;

3 - 150 мВ, ТП: B, E, J, K, N, R,

T, L

4 - 20 мА

± 15 мкА

± 80 мОм

± 15 мкВ или

± 0,05 % от вход

ного сигнала (большее значение)

± 0,8 мкА/°С

± 7 мОм/°С

± 0,003 % от входного сигнала /°С
