Сведения о средстве измерений: 95559-25 Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета

Номер по Госреестру СИ: 95559-25
95559-25 Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений объемного расхода и массы нефтепродукта.

сертификация программного обеспечения

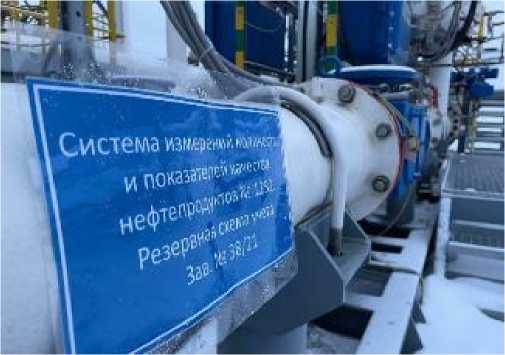

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета
Рисунок № 1

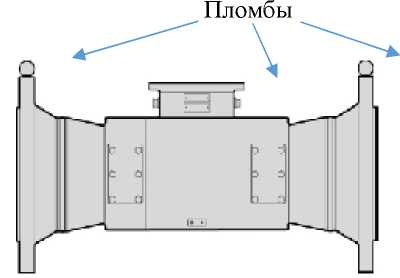

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета
Рисунок № 2

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197334
ID в реестре СИ - 1425803
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79844-20

 Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
79746-20

 Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
80189-20

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		4 года
80734-20

 Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
80820-20

 Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
80775-20

 Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
81888-21

 Система измерений количества и показателей качества нефти № 432,
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
82505-21

 Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
85248-22

 Установка трубопоршневая поверочная двунаправленная , Daniel
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		2 года
85249-22

 Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		2 года
85285-22

 Установка поверочная трубопоршневая двунаправленная, Daniel-1100
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		2 года
87067-22

 Установка поверочная трубопоршневая двунаправленная, ВНР-4000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		2 года
88749-23

 Резервуар горизонтальный стальной цилиндрический, РГС-15
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
88750-23

 Резервуар горизонтальный стальной цилиндрический, РГС-13
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
88764-23

 Резервуары горизонтальные стальные цилиндрические, РГС-40
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
89154-23
29.05.2028
 Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
90989-24

 Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
91539-24

 Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
91971-24

 Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
93506-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
95175-25

 Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
95176-25

 Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
95177-25

 Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
95375-25

 Резервуар вертикальный стальной цилиндрический, РВС-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
95497-25

 Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
95559-25

 Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
Отчет - OW_1 Дерево связей: владельцы СИ и поверители (за все время)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)		 РСТ
  • Без модификации
    		•  4 0 4 0 4 0 4

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН РСУ имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН РСУ

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО (CRC32)

    d1d130e5

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО (CRC32)

    6ae1b72f

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.1.18

    Цифровой идентификатор ПО (CRC32)

    1994df0b

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.1.20

    Цифровой идентификатор ПО (CRC32)

    6aa13875

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО (CRC32)

    d0f37dec

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.1.28

    Цифровой идентификатор ПО (CRC32)

    58049d20

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО (CRC32)

    587ce785

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.1.1.29

    Цифровой идентификатор ПО (CRC32)

    f41fde70

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.1.1.24

    Цифровой идентификатор ПО (CRC32)

    4fb52bab

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.1.1.37

    Цифровой идентификатор ПО (CRC32)

    b3b9b431

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО (CRC32)

    f3578252

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.1.1.47

    Цифровой идентификатор ПО (CRC32)

    76a38549

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.1.17

    Цифровой идентификатор ПО (CRC32)

    5b181d66

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.3.1

    Цифровой идентификатор ПО (CRC32)

    62b3744e

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.1.5

    Цифровой идентификатор ПО (CRC32)

    c5136609

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО (CRC32)

    c25888d2

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.1.50

    Цифровой идентификатор ПО (CRC32)

    4ecfdc10

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.1.4

    Цифровой идентификатор ПО (CRC32)

    82dd84f8

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.1.14

    Цифровой идентификатор ПО (CRC32)

    c14a276b

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО (CRC32)

    8da9f5c4

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО (CRC32)

    41986ac5

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.2.1

    Цифровой идентификатор ПО (CRC32)

    adde66ed

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.1.2

    Цифровой идентификатор ПО (CRC32)

    2a3adf03

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО (CRC32)

    c73ae7b9

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.1.34

    Цифровой идентификатор ПО (CRC32)

    df6e758c

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.1.33

    Цифровой идентификатор ПО (CRC32)

    37cc413a

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 1252 ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть - Верхняя Волга», свидетельство об аттестации методики (метода) измерений № 486-RA.RU.312546-2024 от 25.11.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное      общество      «Транснефть      -      Верхняя Волга»

    (АО «Транснефть - Верхняя Волга»)

    ИНН 5260900725

    Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

    Изготовитель

    Акционерное      общество      «Транснефть      -      Верхняя      Волга»
    (АО «Транснефть - Верхняя Волга»)
    ИНН 5260900725
    Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное      общество      «Транснефть      -      Верхняя Волга»
    (АО «Транснефть - Верхняя Волга»)
    ИНН 5260900725
    Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

    Принцип действия СИКН РСУ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации входных сигналов, поступающих от ультразвуковых преобразователей расхода, преобразователей давления, температуры и плотности.

    СИКН РСУ, заводской № 38/21, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.

    СИКН РСУ состоит из:

    • - узла резервной схемы учета нефтепродуктов (далее - УРСУ), состоящего из двух рабочих измерительных линий (далее - ИЛ);

    • - блока измерений показателей качества (далее - БИК) (из состава основной схемы учета СИКН № 1252);

    • - блока трубопоршневой поверочной установки (далее - ТПУ) (из состава основной схемы учета СИКН № 1252);

    • - узла подключения передвижной поверочной установки (УП ППУ) (из состава основной схемы учета СИКН № 1252);

    - пробозаборного устройства щелевого типа с лубрикатором (из состава основной схемы учета СИКН № 1252);

    - системы обработки информации (далее - СОИ).

    В БИК (из состава основной схемы учета СИКН № 1252) установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН РСУ

    Наименование и тип СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM) (далее - УПР)

    18656-04

    Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847: модели 7835

    52638-13

    Датчики давления Метран-150

    32854-13

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Датчики температуры TMT142R, TMT142C, TMT162R,

    TMT162C: модели TMT142R

    63821-16

    Термопреобразователи сопротивления платиновые серии

    65

    22257-11

    Датчики температуры 644, 3144Р: модели 644

    39539-08

    Датчики давления Агат-100МТ

    74779-19

    Преобразователи измерительные Rosemount 644,

    Rosemount 3144Р

    56381-14

    Преобразователи давления измерительные 3051

    14061-15

    Установка поверочная трубопоршневая двунаправленная OGSB (далее - ТПУ)

    62207-15

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.

    Часть измерительных компонентов (СИ), входящих в состав СИКН РСУ, формируют вспомогательный измерительный канал (ИК) объема и объемного расхода нефтепродуктов, метрологические характеристики которых определяются комплектным методом.

    СИКН РСУ обеспечивает выполнение следующих основных функций:

    • - автоматическое измерение объема по каждой ИЛ и по СИКН РСУ в целом, температуры и давления нефтепродукта;

    • - автоматическое измерение параметров качества нефтепродукта (плотности);

    • - поверку и контроль метрологических характеристик (КМХ) УЗР по ТПУ (из состава основной схемы учета СИКН № 1252) в автоматизированном режиме;

    • - автоматический и ручной отбор проб нефтепродукта;

    • - регистрацию и хранение результатов измерений, формирование и печать отчетных документов;

    • - дистанционное управление режимами работы запорной и регулирующей арматуры, насосами и другим оборудованием;

    • - контроль герметичности запорной арматуры, влияющей на результат измерения СИКН РСУ;

    • - автоматическое контролирование, индикация, сигнализация предельных значений параметров;

    • - защиту системной информации от несанкционированного доступа.

    При использовании комплектного метода определения метрологических характеристик СИКН РСУ, для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией УПР, входящих в состав СИКН РСУ, предусмотрены места установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки. Схема пломбирования от несанкционированного доступа с местами установки пломб представлена на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Схема пломбирования от несанкционированного доступа с местами установки пломб

    Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 2, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.

    Пломбирование СИКН РСУ предусмотрено при определении метрологических характеристик объема и объемного расхода нефтепродуктов. Нанесение знака поверки на СИКН РСУ не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН РСУ


    Таблица 7 - Комплектность СИКН РСУ

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефтепродукта, м3/ч

    от 370 до 1900*

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ±0,25

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Состав и метрологические характеристики вспомогательных ИК

    Номер ИК

    Наименование ИК

    Количество ИК

    (место

    установки)

    Состав ИК

    Диапазон измерений*

    Пределы допускаемой погрешности

    ИК

    Первичный измерительный преобразователь

    Вторичная часть

    1

    Объема и объемного расхода нефтепродукта

    1 (БИЛ: рабочая измерительная линия № 1)

    УПР

    ИВК

    от

    370,5 до

    948,2 м3/ч

    ±0,15

    (относительная) , %

    2

    Объема и объемного расхода нефтепродукта

    1 (БИЛ: рабочая измерительная линия № 2)

    УПР

    ИВК

    от

    370,4 до

    946,8 м3/ч

    ±0,15

    (относительная) , %

    Продолжение таблицы 4

    Состав ИК

    Первичный измерительный преобразователь

    Вторичная часть

    * Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК объема и объемного расхода нефтепродукта и не может выходить за пределы приведенного диапазона измерений.

    Таблица 5 - Технические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Измеряемая среда

    топливо дизельное по ГОСТ 32511-2013, ГОСТ Р 52368-2005

    Давление нефтепродукта в СИКН РСУ с учетом ее подключения к технологическим трубопроводам, МПа:

    • - рабочее

    • - минимально допускаемое

    • - максимально допускаемое

    от 0,25 до 1,0

    0,2

    1,6

    Содержание свободного газа

    не допускается

    Физико-химические свойства измеряемой среды:

    • - температура перекачиваемого нефтепродукта, °C

    • - плотность при температуре 15 C, кг/м3

    от -5 до +40

    от 820 до 845

    Режим работы СИКН РСУ

    непрерывный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22, 380±38

    50±1

    Условия эксплуатации:

    а) температура окружающей среды, C:

    • - в месте установки БИЛ

    • - в месте установки СОИ

    б) атмосферное давление, кПа

    от -45 до +40 от +10 до +35 от 84,0 до 106,7

    Таблица 6 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
