Номер по Госреестру СИ: 88750-23
88750-23 Резервуар горизонтальный стальной цилиндрический
(РГС-13)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-13 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 2
Общие сведения
Дата публикации - 11.04.2023
Срок свидетельства -
Номер записи - 190766
ID в реестре СИ - 1407811
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№795 от 2023.04.11 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-13)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79844-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
79746-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80189-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
|
80734-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80820-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80775-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
81888-21 |
Система измерений количества и показателей качества нефти № 432, Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
82505-21 |
Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
85248-22 |
Установка трубопоршневая поверочная двунаправленная , Daniel Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85249-22 |
Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85285-22 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1100 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
87067-22 |
Установка поверочная трубопоршневая двунаправленная, ВНР-4000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
88749-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-15 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88750-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-13 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88764-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-40 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
89154-23 29.05.2028 |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
90989-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
91539-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
91971-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-13)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-13)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя
Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть -Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки, днища и крышки. Расположение резервуара - подземное.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 10562 расположен по адресу: Владимирская область, Камешковский район, деревня Марьинка, ППС «Второво».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.

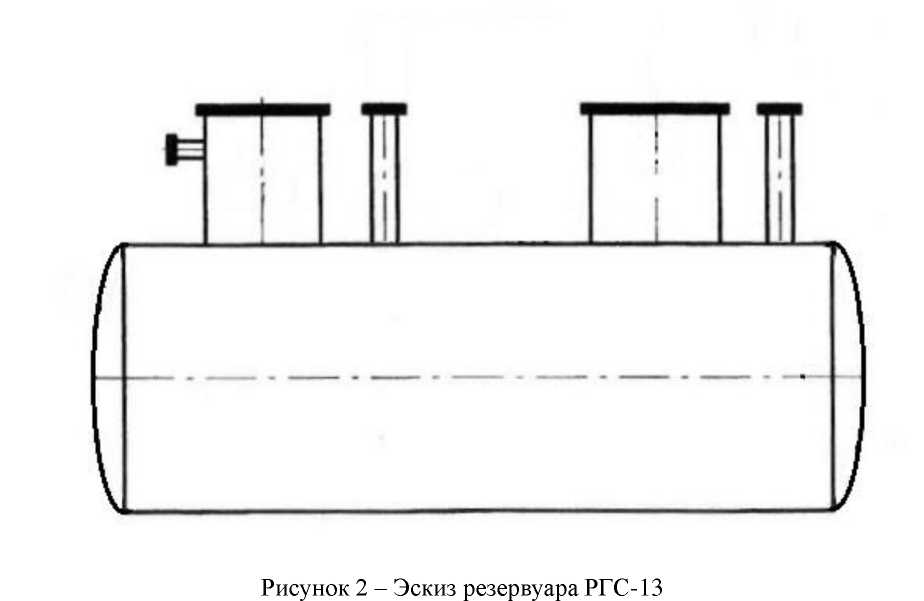

Общий вид резервуара представлен на рисунке 1, эскиз резервуара представлен на рисунке 2.

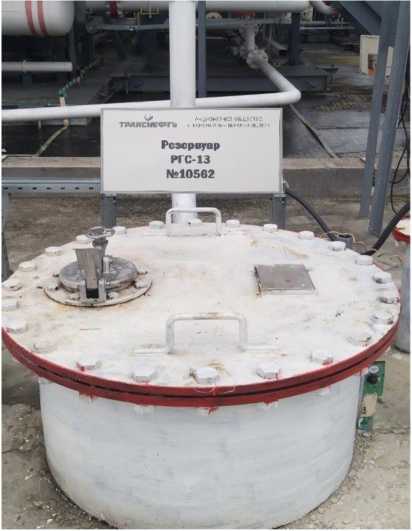

Рисунок 1 - Общий вид резервуара РГС-13
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
13 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
