Номер по Госреестру СИ: 91539-24
91539-24 Система измерений количества и показателей качества нефти № 437 ПСП "Рязань"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 437 ПСП «Рязань» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань"
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AnalogConverter.app |
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
Цифровой идентификатор ПО |
9319307D |
Идентификационное наименование ПО |
SIKNCalc.app |
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
Цифровой идентификатор ПО |
17D43552 |
Идентификационное наименование ПО |
Sarasota.app |
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
Цифровой идентификатор ПО |
5FD2677A |
Продолжение таблицы 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PP 78xx.app |
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
Цифровой идентификатор ПО |
CB6B884C |
Идентификационное наименование ПО |
MI1974.app |
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
Цифровой идентификатор ПО |
116E8FC5 |
Идентификационное наименование ПО |
MI3233.app |
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
Цифровой идентификатор ПО |
3836BADF |
Идентификационное наименование ПО |
MI3265.app |
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
Цифровой идентификатор ПО |
4EF156E4 |
Идентификационное наименование ПО |
MI3266.app |
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
Цифровой идентификатор ПО |
4D07BD66 |
Идентификационное наименование ПО |
MI3267.app |
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
Цифровой идентификатор ПО |
D19D9225 |
Идентификационное наименование ПО |
MI3287.app |
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
Цифровой идентификатор ПО |
3A4CE55B |
Идентификационное наименование ПО |
MI3312.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
E56EAB1E |
Идентификационное наименование ПО |
MI3380.app |
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
Цифровой идентификатор ПО |
23F21EA1 |
Идентификационное наименование ПО |
KMH PP.app |
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
Цифровой идентификатор ПО |
71C65879 |
Продолжение таблицы 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
KMH PP AREOM.app |
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
Цифровой идентификатор ПО |
62C75A03 |
Идентификационное наименование ПО |
MI2816.app |
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
Цифровой идентификатор ПО |
B8DF3368 |
Идентификационное наименование ПО |
MI3151.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
F3B1C494 |
Идентификационное наименование ПО |
KMH MPR MPR.app |
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
Цифровой идентификатор ПО |
6A8CF172 |
Идентификационное наименование ПО |
MI3272.app |
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
Цифровой идентификатор ПО |
232DDC3F |
Идентификационное наименование ПО |
MI3288.app |
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
Цифровой идентификатор ПО |
32D8262B |
Идентификационное наименование ПО |
MI3155.app |
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Цифровой идентификатор ПО |
F70067AC |
Идентификационное наименование ПО |
MI3189.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
35DD379D |
Идентификационное наименование ПО |
KMH PV.app |
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
Цифровой идентификатор ПО |
9F5CD8E8 |
Идентификационное наименование ПО |
KMH PW.app |
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
Цифровой идентификатор ПО |
5C9E0FFE |
Продолжение таблицы 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MI2974.app |
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
Цифровой идентификатор ПО |
AB567359 |
Идентификационное наименование ПО |
MI3234.app |
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
Цифровой идентификатор ПО |
ED6637F5 |
Идентификационное наименование ПО |
GOSTR8908.app |
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
Цифровой идентификатор ПО |
8D37552D |
Примечания
|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 437 НПС «Рязань» Рязанского РНУ АО «Транснефть - Верхняя Волга», свидетельство об аттестации методики (метода) измерений № 391-RA.RU.312546-2023 от 05.10.2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2Телефон: (495) 950-87-00
Факс: (495) 950-85-97
Web-сайт: https://m etrol ogy .transneft.ru/
E-mail: cmo@cmo.transneft.ru
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.
СИКН, заводской № 437/1, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
-
- блока измерительных линий, включающий в себя две рабочие и одну контрольнорезервную измерительные линии;
-
- блока фильтров;
-
- блока измерений показателей качества нефти;
-
- системы сбора и обработки информации;
-
- системы дренажа.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Преобразователи расхода турбинные НТМ |
79393-20 |
Преобразователи расхода турбинные геликоидные DN250 |
77003-19 |
Преобразователи плотности жидкости измерительные модели 7835 |
52638-13 |
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
Датчики температуры 644, 3144Р |
39539-08 |
Датчики температуры ТМТ142R |
63821-16 |
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
Термопреобразователь универсальный ТПУ 0304 |
50519-17 |
Датчики давления «Метран-150» |
32854-09 |
Датчики давления Метран-150 |
32854-13 |
Преобразователи давления измерительные АИР-20/М2 |
46375-11 63044-16 |
Расходомер-счетчик ультразвуковой OPTISONIC 3400 |
57762-14 |
Трубопоршневая поверочная установка ТПУ (далее - ТПУ) |
76730-19 |
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
-
- измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
-
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой доли концентрации хлористых солей, полученных в аккредитованной испытательной лаборатории;
-
- измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
-
- поверку и контроль метрологических характеристик (КМХ) преобразователей расхода турбинных на месте эксплуатации без нарушения процесса измерений с применением ТПУ;
-
- контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
-
- автоматический и ручной отбор проб по ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;
-
- защита информации от несанкционированного доступа.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

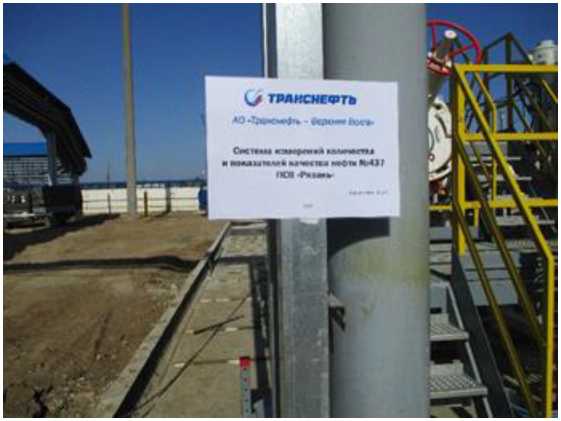

Рисунок 1 - Информационная табличка СИКН
Таблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений расхода нефти через СИКН*, м3/ч |
от 216,2 до 2648,6 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. |
Таблица 4 - Основные технические характеристики СИКН
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Давление нефти в СИКН с учетом её подключения к технологическим трубопроводам СИКН, МПа:
|
от 0,2 до 0,6 0,2 1,6 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа
|
0,2 0,4 |
Физико-химические свойства измеряемой среды:
|
от 14 до 50 от 860,0 до 890,0 от +1 до +25 66,7 (500) 1,0 100 0,05 |
Содержание свободного газа |
не допускается |
Режим работы СИКН |
непрерывный |
Параметры электрического питания:
|
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
Условия эксплуатации:
|
от -30 до +30 +15 от 30 до 80 от 55 до 98 от 84,0 до 106,7 |
Срок службы, лет, не менее |
10 |
