Номер по Госреестру СИ: 88764-23
88764-23 Резервуары горизонтальные стальные цилиндрические
(РГС-40)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 13.04.2023
Срок свидетельства -
Номер записи - 190795
ID в реестре СИ - 1407877
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Декаст ВСКМ-15, Без модификации,
Производитель
Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-40)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79844-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
79746-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80189-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
|
80734-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80820-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80775-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
81888-21 |
Система измерений количества и показателей качества нефти № 432, Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
82505-21 |
Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
85248-22 |
Установка трубопоршневая поверочная двунаправленная , Daniel Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85249-22 |
Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85285-22 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1100 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
87067-22 |
Установка поверочная трубопоршневая двунаправленная, ВНР-4000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
88749-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-15 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88750-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-13 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88764-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-40 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
89154-23 29.05.2028 |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
90989-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
91539-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
91971-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
93506-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95175-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95176-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95177-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95375-25 |
Резервуар вертикальный стальной цилиндрический, РВС-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95497-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
95559-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя
Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть -Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя
Волга»)
ИНН: 5260900725
Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон: +7 (831) 438-22-00
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальные горизонтальные конструкции, состоящие из цилиндрической стенки, днища и крышки. Расположение резервуаров - подземное.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 36635 и 36656 расположены по адресу: Нижегородская область, Кстовский район, деревня Мешиха, НПС «Горький».
Заводские номера нанесены методом аэрографии непосредственно на крышки резервуаров в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.

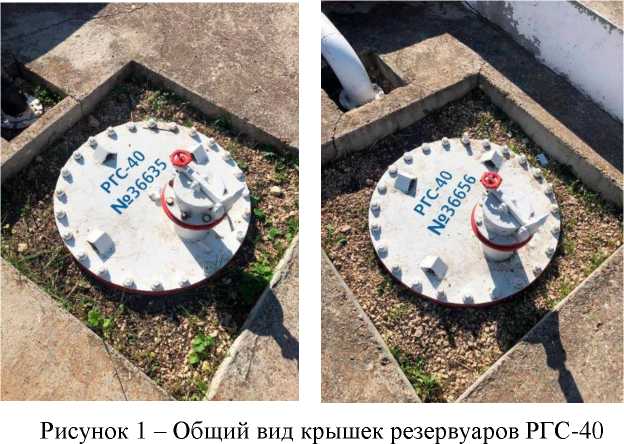

Общий вид крышек резервуаров представлен на рисунке 1, эскиз резервуаров представлен на рисунке 2.

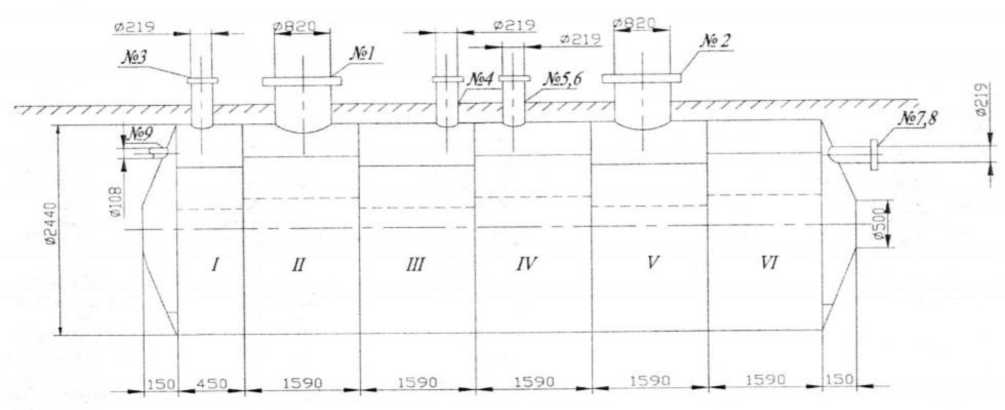

Рисунок 2 - Эскиз резервуаров
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
