Сведения о средстве измерений: 85285-22 Установка поверочная трубопоршневая двунаправленная

Номер по Госреестру СИ: 85285-22
85285-22 Установка поверочная трубопоршневая двунаправленная
(Daniel-1100)

Назначение средства измерений:
Установка поверочная трубопоршневые двунаправленная Daniel-1100 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема измеряемой среды (жидкости) средствам измерений расхода, входящим в состав системы измерений количества и показателей качества нефти № 438 и системы измерений количества и показателей качества нефти № 499 на ПСП при Московском НПЗ (далее - СИКН).

сертификация программного обеспечения
Внешний вид. Установка поверочная трубопоршневая двунаправленная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1
Внешний вид. Установка поверочная трубопоршневая двунаправленная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Внешний вид. Установка поверочная трубопоршневая двунаправленная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 3

Общие сведения

Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 187331
ID в реестре СИ - 1399011
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Daniel-1100,

Производитель

Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2002
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№978 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Установка поверочная трубопоршневая двунаправленная (Daniel-1100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79844-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
79746-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80189-20

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
4 года
80734-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80820-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80775-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
81888-21

Система измерений количества и показателей качества нефти № 432,
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
82505-21

Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
85248-22

Установка трубопоршневая поверочная двунаправленная , Daniel
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85249-22

Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85285-22

Установка поверочная трубопоршневая двунаправленная, Daniel-1100
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
87067-22

Установка поверочная трубопоршневая двунаправленная, ВНР-4000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
88749-23

Резервуар горизонтальный стальной цилиндрический, РГС-15
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88750-23

Резервуар горизонтальный стальной цилиндрический, РГС-13
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88764-23

Резервуары горизонтальные стальные цилиндрические, РГС-40
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
89154-23
29.05.2028
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
90989-24

Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
91539-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
91971-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
93506-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95175-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95176-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95177-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95375-25

Резервуар вертикальный стальной цилиндрический, РВС-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95497-25

Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
95559-25

Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установка поверочная трубопоршневая двунаправленная (Daniel-1100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • Daniel-1100
  • 3 2 1 0 3 2 1

    Стоимость поверки Установка поверочная трубопоршневая двунаправленная (Daniel-1100)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тюменский ЦСМ
    Тюменская область
    13314 13314

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульном листе руководства по эксплуатации на ТПУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.8 «Методика измерений» руководства по эксплуатации и обслуживанию.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к установке поверочной турбопоршневой двунаправленной Daniel-1100

    Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

    Изготовитель

    Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)
    Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, 4/1
    ИНН: 7 5260900725
    Телефон: 8 (831) 438-22-00
    Факс: 8 (831) 438-22-05
    E-mail: referent@tvv.transneft.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «В сероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
    Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
    Телефон: 8(843) 272-70-62
    Факс: 8(843) 272-00-32
    Web-сайт: www.vniir.org

    Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока измеряемой среды, проходящей через калиброванный участок.

    ТПУ представляет из себя комплекс, состоящий из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, пары детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, привода. ТПУ имеет теплоизоляционный кожух.

    В качестве средств измерений температуры и давления применяются датчики температуры Rosemount 644 (регистрационный № 63889-16), датчики давления Метран-150 (регистрационный № 32854-13).

    Конструкцией ТПУ предусмотрены места установки показывающих средств измерений температуры и давления.

    Общий вид ТПУ показан на рисунке 1.

    ТПУ изготовлена в стационарном исполнении.

    При работе поверяемое средство измерений и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации СИКН. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

    Метод поверки средств измерений расхода, входящих в состав СИКН, основан на определении количества жидкости, прошедшей через калиброванный участок ТПУ и через средство измерений.

    Для исключения возможности несанкционированного вмешательства на фланцевом соединении калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

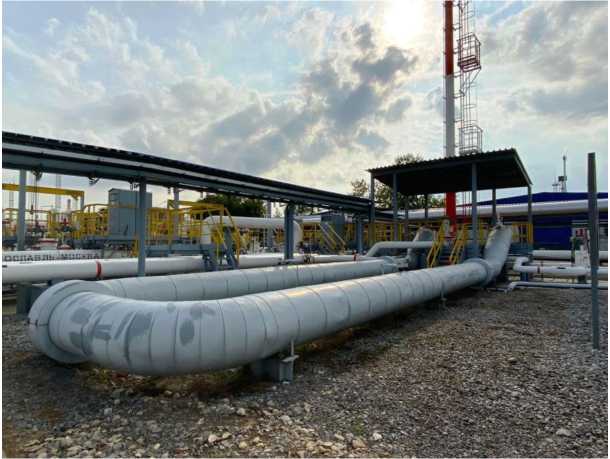

    Внешний вид. Установка поверочная трубопоршневая двунаправленная (Daniel-1100), http://oei-analitika.ru
    Внешний вид. Установка поверочная трубопоршневая двунаправленная (Daniel-1100), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТПУ

    Внешний вид. Установка поверочная трубопоршневая двунаправленная (Daniel-1100), http://oei-analitika.ru

    Детекторы

    Фланцевое соединение калиброванного участка

    Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа

    Заводской номер нанесен на металлическую табличку, установленную на стойке сварной рамы ТПУ, печатным способом.

    Программное обеспечение отсутствует.


    Комплектность ТПУ приведена в таблице 3.

    Таблица 3 - Комплектность ТПУ

    Наименование

    Обозначение

    Количество

    Установка поверочная трубопоршневая двунаправленная

    Daniel-1100, заводской № MDP 506

    -

    1 шт.

    Руководство по эксплуатации и обслуживанию

    -

    1 экз.

    Паспорт

    -

    1 экз.


    Метрологические и основные технические характеристики ТПУ приведены в таблицах 1, 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Верхний предел диапазона измерений (воспроизведения) объемного расхода измеряемой среды (жидкости), м3

    1100

    Пределы допускаемой относительной погрешности при измерениях (воспроизведении) объемного расхода и объема измеряемой среды (жидкости) в диапазоне измерений (воспроизведения) объемного расхода, %

    ±0,10

    Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3

    6,8

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по ГОСТ Р 51858

    2002

    «Нефть. Общие технические условия»

    Параметры измеряемой среды:

    • - давление, МПа, не более

    • - температура, °С

    • - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

    1,9 от +2 до +25

    от 12 до 100

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -40 до +3 8

    90

    от 84,0 до 106,0

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
