Номер по Госреестру СИ: 89154-23
89154-23 Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов
(РГС)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-004-05762252-2005 «Резервуар стальной горизонтальный цилиндрический для хранения нефтепродуктов. Технические условия».
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, пер. Гранитный, д. 4/1
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, пер. Гранитный, д. 4/1
Адрес места осуществления деятельности: 182115, Псковская обл., г. Великие Луки, ул. Гоголя, д.
Телефон: +7 (81153) 9-41-41
Испытательный центр
Акционерное общество «Транснефть - Метрология»
(АО «Транснефть - Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, с. 2
Телефон: +7 (495) 950-87-00, факс: +7 (495) 950-85-97
Web-сайт: https://metrology.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, пер. Гранитный, д. 4/1
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблицы резервуаров.
Резервуары представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами наземного и подземного исполнения.
Резервуары выпускаются в модификациях РГС-5, РГС-8, РГС-10, РГС-25, РГС-50, номинальной вместимостью 5 м3, 8 м3, 10 м3, 25 м3, 50 м3;
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Эскизы резервуаров представлены на рисунках 1-2. Эскиз маркировочной таблички представлен на рисунке 3.

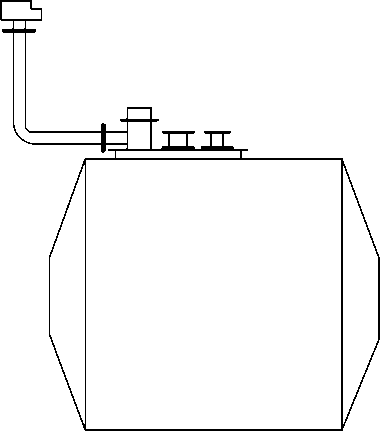

Рисунок 1 - Эскиз резервуаров РГС-5

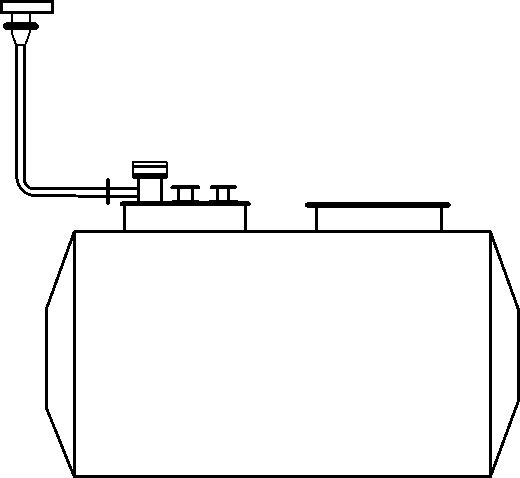

Рисунок 2 - Эскиз резервуаров РГС-8, РГС-10, РГС-25, РГС-50
■.nwsL'r.m АО "Транснефть - Верхняя Волга" Резер&уар стальной горизонтальный цилиндрический Эля хранения нефтепродуктоб РГС- Е-------1 | |
Забооскои номер |
1 1 |
Расчетное Забление |
0,07 МПа |
Рабочее Забление |
0,07 МПа |
Пробное Забление при гиЗроиспытании |
0,1 МПа |
Допустимая сейсмичность по шкале MSK-64 |
9 баллоб |
Допустимая максимальная температура стенки |
плюс 80°С |
Допустимая минимальная температура стенки |
минус 60°С |
Масса, кг |
I I |
Дата изготобления |
I II |
Клеймо технического контроля |
I I |
Рисунок 3 - Эскиз маркировочной таблички
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Тип резервуара |
РГС-5 |
РГС-8 |
РГС-10 |
РГС-25 |
РГС-50 |
Номинальная вместимость, м3 |
5 |
8 |
10 |
25 |
50 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
Тип резервуара |
РГС-5 |
РГС-8 |
РГС-10 |
РГС-25 |
РГС-50 |
Условия эксплуатации: | |||||
- температура окружающего |
от -60 до +40 | ||||
воздуха, °С | |||||
Габаритные размеры, мм | |||||
-длина |
2160 |
4400 |
3118 |
4860 |
9160 |
-диаметр |
1912 |
1597 |
2232 |
2772 |
2772 |
Срок службы, лет, не менее |
30 |
