Номер по Госреестру СИ: 95177-25
95177-25 Резервуары горизонтальные стальные цилиндрические
(РГС-20)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефтепродуктов при приёме, хранении и отпуске.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства -
Номер записи - 196982
ID в реестре СИ - 1425051
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№745 от 2025.04.16 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79844-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
79746-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80189-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
|
80734-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80820-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80775-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
81888-21 |
Система измерений количества и показателей качества нефти № 432, Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
82505-21 |
Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
85248-22 |
Установка трубопоршневая поверочная двунаправленная , Daniel Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85249-22 |
Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85285-22 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1100 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
87067-22 |
Установка поверочная трубопоршневая двунаправленная, ВНР-4000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
88749-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-15 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88750-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-13 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88764-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-40 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
89154-23 29.05.2028 |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
90989-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
91539-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
91971-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
93506-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95175-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95176-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95177-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95375-25 |
Резервуар вертикальный стальной цилиндрический, РВС-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95497-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
95559-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 0278039018
Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: TAM@transneft.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций. Секции разделены между собой перегородками.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 316 и 322 расположены по адресу: Московская обл., Раменский г.о., с. Константиново.
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

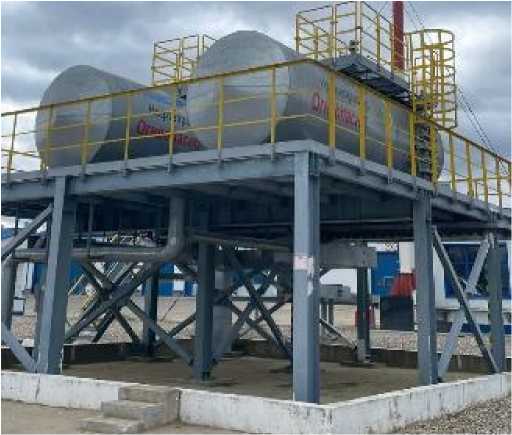

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-20

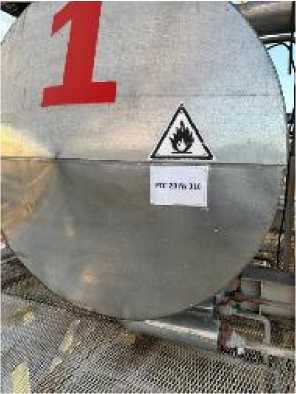

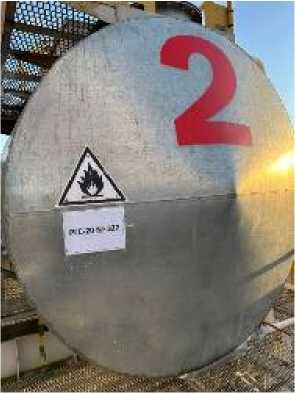

Места нанесения заводских номеров резервуаров представлены на рисунке 2.
Рисунок 2 - Места нанесения заводских номеров резервуаров РГС-20

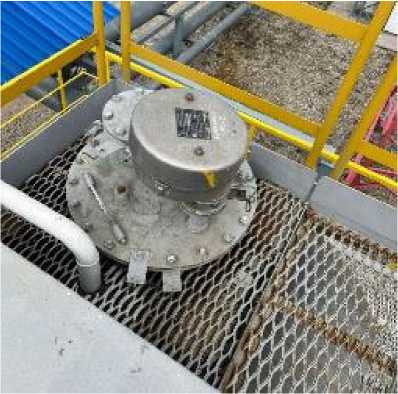

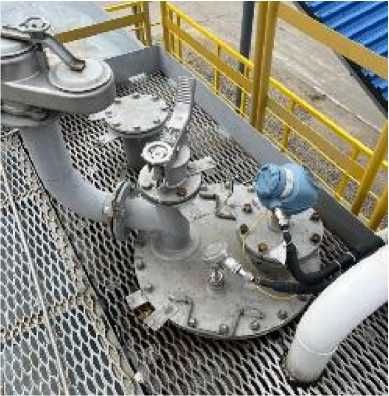

Замерные люки резервуаров представлены на рисунке 3.
Рисунок 3 - Замерные люки резервуаров РГС-20
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Секция 1 |
17 |
|
Секция 2 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
