85249-22 Установка трубопоршневая поверочная двунаправленная
(СФРЮ-4000-36)
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная СФРЮ-4000-36 предназначена для измерений, хранения и передачи единицы объема жидкости в потоке.
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, установленную на корпусе ТПУ, на титульный лист формуляра и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения изложен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной СФРЮ-4000-36Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)ИНН 5260900725
Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, 4/1
Телефон (факс): (831) 438-22-65, (831) 438-22-05
Web-сайт: https://uppervolga.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Россия, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия установки трубопоршневой поверочной двунаправленной СФРЮ-4000-36 (далее - ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана с контролем протечек, средств измерений давления и температуры.
При выполнении передачи единицы объема жидкости ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение «запуск» и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК) или счетчиком импульсов.
Передача единицы объема жидкости преобразователям расхода от ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя 1-2-1.
В состав ТПУ входят:
-
- преобразователи измерительные 644, 3144Р, 3244MV (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 14683-04), модель 644, в комплекте с термопреобразователями сопротивления платиновыми серии 65 (регистрационный номер 22257-01);
-
- преобразователи давления измерительные 3051 (регистрационный номер 14061-10).
ТПУ выполнена в стационарном исполнении (типоразмер 36).
Общий вид ТПУ приведен на рисунке 1.

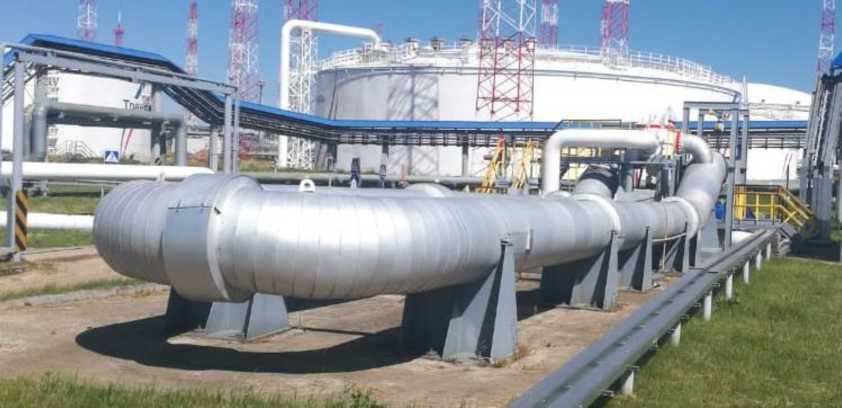

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной
Пломбировка ТПУ осуществляется с помощью проволоки и пломб, установленных на проволоках, пропущенных через отверстия контровочной гайки и крышки детектора для детекторов и отверстия контровочной гайки для фланцевых соединений калиброванного участка. Схемы пломбировки приведены на рисунках 2 и 3.

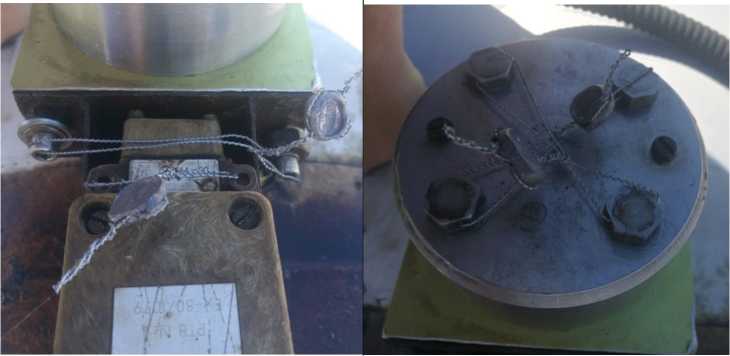

Рисунок 2 - Схема пломбировки детекторов

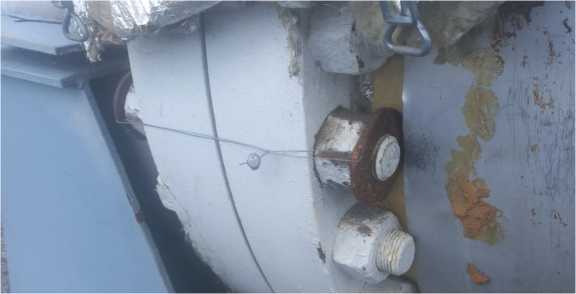

Рисунок 3 - Схема пломбировки фланцевых соединений
Заводской номер ТПУ нанесен лазерной гравировкой на маркировочную табличку, установленную на корпусе ТПУ, и типографским способом в формуляр ТПУ.
Знак поверки наносится на свидетельство о поверке ТПУ.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 60 до 3960 |
Номинальная вместимость калиброванного участка для пары детекторов 1-2-1 при температуре 20 °С и избыточном давлении, 3 равном нулю, м3 |
39,9220 |
Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры рабочей среды:
|
1,6 от -10 до +40 |
Параметры электрического питания:
|
220122 / 380^38 50 (±1) |
Условия эксплуатации:
|
от -40 до +50 от 30 до 90, без конденсации от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
