Сведения о средстве измерений: 90989-24 Резервуар стальной вертикальный цилиндрический

Номер по Госреестру СИ: 90989-24
90989-24 Резервуар стальной вертикальный цилиндрический
(РВСП-20000)

Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуар стальной вертикальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 17.01.2024
Срок свидетельства -
Номер записи - 192892
ID в реестре СИ - 1413526
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№52 от 2024.01.15 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВСП-20000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79844-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
79746-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80189-20

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
4 года
80734-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80820-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
80775-20

Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань",
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
81888-21

Система измерений количества и показателей качества нефти № 432,
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
82505-21

Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
85248-22

Установка трубопоршневая поверочная двунаправленная , Daniel
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85249-22

Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
85285-22

Установка поверочная трубопоршневая двунаправленная, Daniel-1100
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
87067-22

Установка поверочная трубопоршневая двунаправленная, ВНР-4000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
88749-23

Резервуар горизонтальный стальной цилиндрический, РГС-15
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88750-23

Резервуар горизонтальный стальной цилиндрический, РГС-13
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
88764-23

Резервуары горизонтальные стальные цилиндрические, РГС-40
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
89154-23
29.05.2028
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
90989-24

Резервуар стальной вертикальный цилиндрический, РВСП-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
91539-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
91971-24

Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
93506-24

Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95175-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95176-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95177-25

Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95375-25

Резервуар вертикальный стальной цилиндрический, РВС-20000
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
5 лет
95497-25

Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год
95559-25

Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород)
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной вертикальный цилиндрический (РВСП-20000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВСП-20000)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта резервуара типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное      общество      «Транснефть      -      Верхняя      Волга»

    (АО «Транснефть - Верхняя Волга»)

    ИНН 5260900725

    Юридический адрес: 603006, Нижегородская обл., г. Нижний Новгород, Гранитный пер., д. 4/1

    Телефон: +7 (831) 438-22-00

    Изготовитель


    Акционерное      общество      «Транснефть      -      Верхняя      Волга»
    (АО «Транснефть - Верхняя Волга»)
    ИНН 5260900725
    Адрес: 603006, Нижегородская обл., г. Нижний Новгород, Гранитный пер., д. 4/1
    Телефон: +7 (831) 438-22-00

    Испытательный центр


    Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
    Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
    Факс +7 (843) 515-00-21
    E-mail: trifonovua@mail.ru

    Правообладатель


    Акционерное      общество      «Транснефть      -      Верхняя      Волга»
    (АО «Транснефть - Верхняя Волга»)
    ИНН 5260900725
    Юридический адрес: 603006, Нижегородская обл., г. Нижний Новгород, Гранитный пер., д. 4/1
    Телефон: +7 (831) 438-22-00

    Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 20000 м3.

    Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

    Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.

    Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

    Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

    Резервуар РВСП-20000 с заводским номером 4 расположен на территории НПС «Горький», АО «Транснефть - Верхняя Волга» по адресу: Нижегородская область, Кстовский р-н, д. Мешиха.

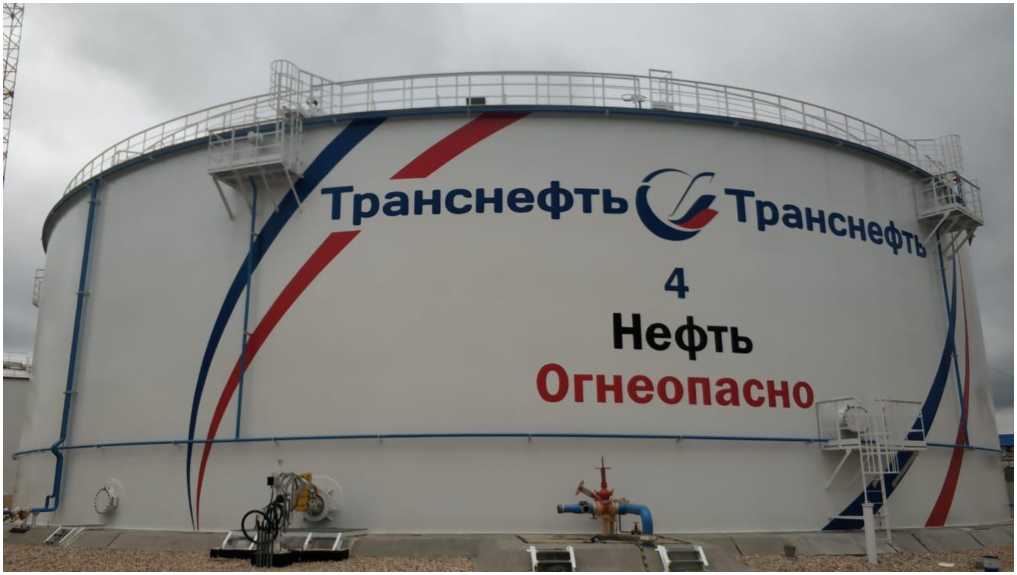

    Общий вид резервуара РВСП-20000 представлен на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Резервуар стальной вертикальный цилиндрический (РВСП-20000), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуара РВСП-20000 №4

    Пломбирование резервуара РВСП-20000 не предусмотрено.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной вертикальный цилиндрический

    РВСП-20000

    1 шт.

    Паспорт

    -

    1 экз.

    Градуировочная таблица

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    20000

    Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

    ±0,10

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    Температура окружающего воздуха, оС Атмосферное давление, кПа

    от -50 до +50 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    50
