Номер по Госреестру СИ: 95130-25
95130-25 Трансформаторы тока
(ТЛМ)
Назначение средства измерений:
Трансформаторы тока ТЛМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196922
ID в реестре СИ - 1424936
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЛМ-10-2 У3, мод. ТЛМ10-1У3,
Производитель
Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1287 дн.
Приказы РСТ, где упоминается данный тип СИ
№698 от 2025.04.08 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТЛМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Куйбышевский завод измерительных трансформаторов
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2361-68 |
Трансформаторы тока, ТК-40 ПУ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2362-68 |
Трансформаторы тока, ТК-40ПТ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2363-68 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2473-69 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
8 лет | |
|
6891-78 |
Трансформаторы тока, Т-0,66У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8913-82 |
Трансформаторы тока, ТВК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8914-82 |
Трансформаторы тока, ТПК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
71423-18 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
81713-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82221-21 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82616-21 |
Трансформаторы тока, Т-0,66 У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
83411-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
84517-22 |
Трансформаторы тока, ТПЛ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
86903-22 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
88246-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89349-23 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89832-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
90113-23 |
Трансформаторы тока, ТВК-10 УХЛ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
91045-24 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93174-24 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93407-24 |
Трансформаторы тока, ТЛМ-10-1У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95128-25 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95130-25 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы тока (ТЛМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТЛМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательКуйбышевский завод измерительных трансформаторов
Юридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ10-1У3 зав. № 0018, 4701 и модификации ТЛМ-10-2У3 зав. № 5831, 6310.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

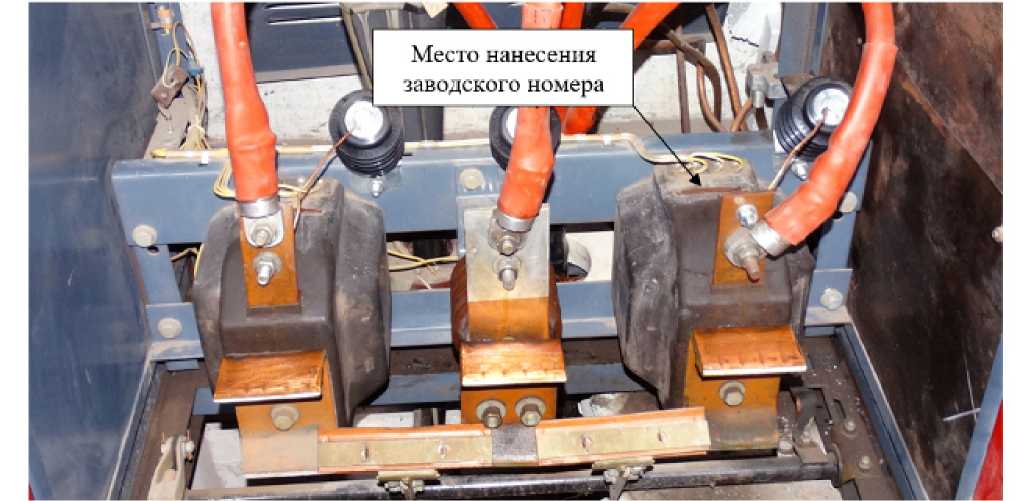

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
