Номер по Госреестру СИ: 83411-21
83411-21 Трансформаторы тока
(ТВЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Лист № 5 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВЛМ-10Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной создает обмотке
индукции переменного тока. Ток первичной обмотки трансформаторов тока переменный магнитный поток в магнитопроводе, вследствие чего во вторичной создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные
обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 80675, 66015, 02401, 02160, 79794, 79737, 51247, 47819, 28708, 19034, 69910, 69634, 69908, 69900, 18698, 55417, 65975, 81153, 30748, 37722, 37781, 30752, 28480, 97217, 3122, 8746, 9699, 2835, 08979, 10741, 83082, 83056, 82608, 82633, 10762, 10773, 00354, 00581, 00524, 00386, 43003, 53298, 71200, 73251, 14905, 33116, 48257, 73571, 15130, 81214,
31068,
54998,
74055,
73269,
15969,
33122,
48256,
73430,
19021,
83224,
64777,
62622,
74040, 55781, 16122, 83372, 48202, 73700, 72679, 50255,
64747,
57802,
74071,
95331,
23715,
75474,
83039,
64716, 01998, 63912,
64238,
23354,
74098,
12908,
22309,
84252,
78502,
61610,
01950,
71347,
64225, 23356, 81678, 97263, 27996, 84340, 15376,
00177,
68319,
71332,
22244,
63938,
81845,
85599,
25577,
44342,
06107,
72780,
72643,
17745,
07143, 64177, 87780, 85149, 26566, 46014, 64729, 72222, 05892, 17773,
25572,
09130,
87787,
14917,
26573,
37348,
64701,
01933,
01956,
71300,
56156,
09117,
79302,
14993,
33126,
03118,
73476,
01970,
86154,
71775,
61047,
81527,
60442,
49425,
26554,
48284,
73446,
01980,
15035,
71308,
61311,
80735,
82243,
58038,
25597,
54734,
73477,
01939,
21016,
71304,
61043,
69530,
81861, 14914, 26575, 48122, 73558, 17159, 21035, 30230,
12980, 17781, 30220, 17752, 17765, 17814, 17807, 6031, 17737, 00566, 01269, 2942, 44944, 52855, 45733, 23629, 29437, 69433, 69447, 6646, 81461, 49694, 65581, 31257, 31225, 25185, 25165, 40329, 40318, 84725, 22945, 22979, 32861, 45907, 82909, 75917.
82605, 89956, 56512, 32272, 22931, 22956, 22971, 22973, 17506, 32298, 22983,
17629, 22959, 32293, 22976, 32283, 22970, 22974, 96706, 07907, 32270, 39026,
39072, 39027, 39053, 45629, 45590, 75959, 76005, 52097, 64277, 46074, 46082,
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

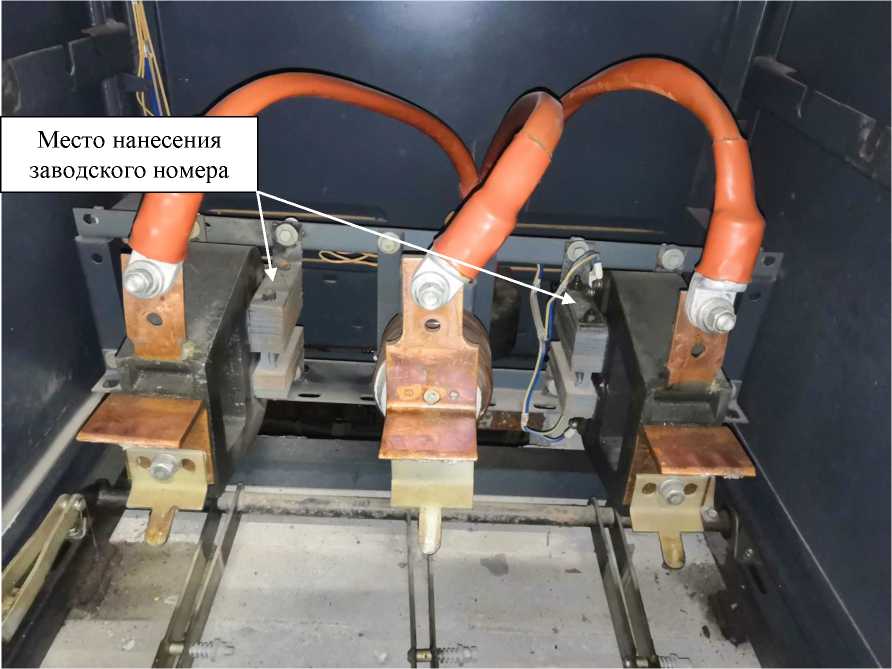

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
80675, 66015 |
02401, 02160, 79794, 79737, 51247, 47819, 28708, 19034, 69910, 69634, 69908, 69900, 18698, 55417, 65975, 81153, 30748, 37722, 37781, 30752 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
50 |
100 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.2 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
28480, 97217, 3122, 8746, 9699, 2835, 08979, 10741, 83082, 83056, 82608, 82633, 10762, 10773 |
00354, 00581, 00524, 00386, 43003, 31068, 64777, 64747, 64238, 64225, 22244, 07143, 25572, 56156, 61047, 61311, 61043, 53298, 54998, 62622, 57802, 23354, 23356, 63938, 64177, 09130, 09117, 81527, 80735, 69530, 71200 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
150 |
200 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.3 - Метрологические характеристики
Значение для заводских номеров | ||
84252, 84340, 44342, | ||
74055, 74040, 74071, 74098, 81678, 81845, 87780, 87787, 79302, 60442, 82243, 81861, 73251, 73269, 55781, 95331, 12908, 97263, |
46014, 37348, 03118, 48284, 54734, 48122, 48257, 48256, 48202, 83039, 78502, 15376, 06107, 64729, 64701, 73476, 73446, 73477, 73558, 73571, 73430, 73700, 64716, 61610, | |
Наименование характеристики |
85599, 85149, 14917, 14993, 49425, 58038, 14914, 14905, 15969, 16122, 23715, 22309, 27996, 25577,26566, 26573, 33126, 26554, 25597, 26575, 33116, 33122, 83372, 75474 | |
00177, 72780, 72222, 01933, 01970, 01980, 01939, 17159, 15130, 19021, 72679, 01998, 01950, 68319, 72643, 05892, 01956, 86154, | ||
15035, 21016, 21035, | ||
81214, 83224 | ||
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
300 |
400 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.4 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
50255, 63912, 71347, 71332, 17745, 17773, 71300, 71775, 71308, 71304, 30230, 12980, 17781, 30220, 17752, 17765, 17814, 17807, 6031, 17737, 00566, 01269, 2942, 44944, 52855, 45733, 23629, 29437, 69433, 69447, 6646, 81461, 49694, 65581, 31257, 31225, 25185, 25165, 40329, 40318 |
84725, 82605 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
600 |
800 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.5 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
89956, 56512, 32272, 22931, 22956, 22971, 22973, 17506, 32298, 22983, 22945, 22979, 17629, 22959, 32293, 22976, 32283, 22970, 22974, 96706, 07907, 32270 |
39026, 32861, 45907, 39072, 39027, 39053, 45629, 45590, 75959, 76005, 52097, 64277, 46074, 46082, 82909, 75917 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
1000 |
1500 |
Номинальный вторичный ток Ъном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
