Номер по Госреестру СИ: 89349-23
89349-23 Трансформаторы тока
(ТЛМ)
Назначение средства измерений:
Трансформаторы тока ТЛМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательКуйбышевский завод измерительных трансформаторов
Юридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Куйбышевский завод измерительных трансформаторовЮридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3, ТЛМ-6 У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТЛМ-10-1 зав. № 2798, 2712, 1684, 2794, 391, 9409, 9429, 0748, 0109, 9362, 9358, 8274, 8456, 5982;
-
- ТЛМ-10-1У3 зав. № 4308, 4310, 6727, 3521, 9693, 2134, 2387, 2381, 2958, 9338, 8720, 9564, 8385, 8461, 9614, 9566, 9601, 2130, 2485, 6059, 3494, 3486, 4166, 3502, 2866, 2849, 3493, 3495, 5067, 4481, 0662, 2023, 8871, 8638, 8452, 0583, 4435, 0960, 9892, 2011, 5265, 2162, 2021, 2024, 0522, 3284, 3941, 1839, 5776, 5172, 3185;
-
- ТЛМ-10-2 зав. № 5105, 4678;
- ТЛМ-10-2У3 зав. № 2701, 0949, 0426, 5756, 5605, 2338, 1179, 8285, 7352, 8604, 8613, 5145, 8972, 5203, 9312, 9357, 3680, 3682, 2728, 2321, 3873, 54813, 9430, 9640, 7645, 1430, 9844, 8447, 9843, 9950, 9848, 9941, 2007, 6093, 4652, 5171, 4515, 2844, 2843, 6270, 5636, 3205, 4405, 3806, 2820, 2913, 3040, 3023, 3003, 1900, 1889, 5455, 0624, 3652, 3658, 4662, 4652, 8162, 7718, 6499, 8862;
- ТЛМ-6 У3 зав. № 3857.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

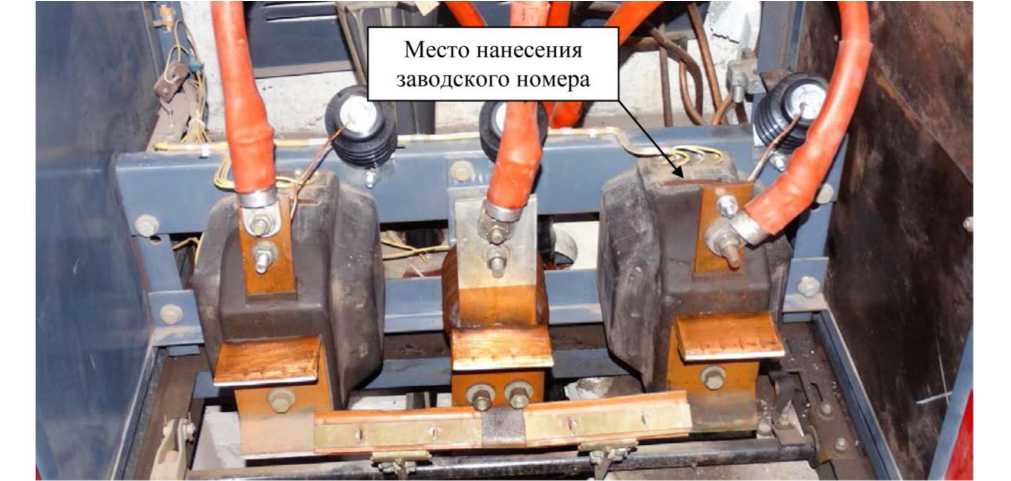

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
- Общий вид средства измерений с указанием
Рисунок 1
места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1
Наименование характеристики |
Значение для заводских номеров | |||
8274, 8456, 5982 |
2798, 2712, 1684, 2794, 0748, 0109 |
391, 9409, 9429 |
9362, 9358 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
300 |
400 |
600 |
1500 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-1У3
Значение для заводских номеров | ||||
2866, 2849, |
4308, 4310, 6727, 3521, |
8385, 8461, 2485, 6059, 3494, 3486, | ||
Наименование характеристики |
2387, 2381 |
3941, |
8871, 8638, |
3493, 3495, 0662, 2023, 8452, 0583, |
1839, |
0522, 3284, |
9892, 2011, 2021, | ||
5776 |
5172, 3185 | |||
2024 | ||||
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
50 |
200 |
300 |
400 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3
Наименование характеристики |
Значение для заводских номеров | ||
9693, 2134, 8720, 9564, 9614, 9566, 9601, 2130, 5067, 4481, 4435, 0960, 5265, 2162 |
2958, 9338 |
4166, 3502 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
600 |
800 |
1000 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
15 |
Таблица 1.4 - Метрологические характеристики ТЛМ-10-2
Наименование характеристики |
Значение для заводских номеров |
5105, 4678 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
300 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики ТЛМ-10-2У3
Наименование характеристики |
Значение для заводских номеров | ||
3680, 3682, 9430, 9640, 2007, 3652, 3658 |
2728, 2321, 3873, 3205, 4405, 2913, 3040, 3023, 3003 |
2701, 0949, 0426, 2338, 1179, 9844, 8447, 9843, 9950, 9848, 9941, 6270, 5636, 1900, 1889, 5455, 0624, 4662, 4652, 7718, 6499 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
100 |
150 |
200 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3
Наименование характеристики |
Значение для заводских номеров | |||
7645, 1430, 3806, 2820, 8862 |
5145, 8972, 5203, 54813, 5171, 4515, 2844, 2843 |
5756,5605, 8285, 7352, 8604, 8613, 9312, 9357, 8162 |
6093, 4652 | |
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
Номинальный первичный ток 11ном, А |
300 |
400 |
600 |
1000 |
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
15 |
Таблица 1.7 - Метрологические характеристики ТЛМ-6 У3
Наименование характеристики |
Значение для заводского номера |
3857 | |
Номинальное напряжение, кВ |
6 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
