Сведения о средстве измерений: 90113-23 Трансформаторы тока

Номер по Госреестру СИ: 90113-23
90113-23 Трансформаторы тока
(ТВК-10 УХЛ3)

Назначение средства измерений:
Трансформаторы тока ТВК-10 УХЛ3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

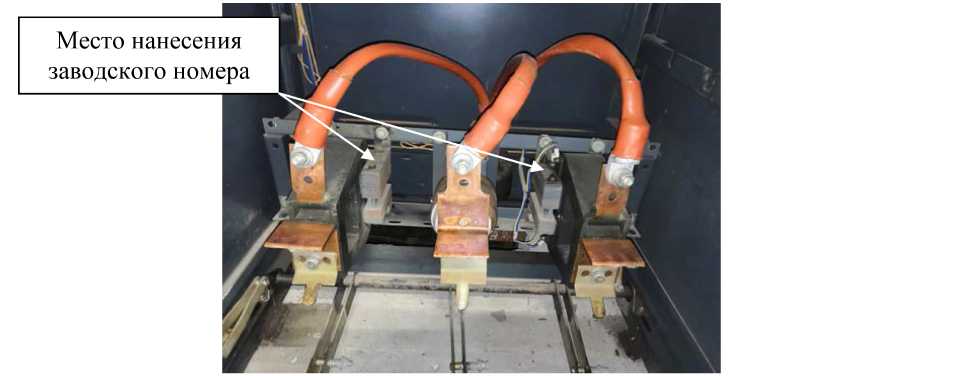

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 09.10.2023
Срок свидетельства -
Номер записи - 192053
ID в реестре СИ - 1411407
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТВК-10-УХЛ3, ТВК-10 УХЛ3, ТВК-10,

Производитель

Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 29
Выдано извещений - 1
Кол-во периодических поверок - 29
Кол-во средств измерений - 15
Кол-во владельцев - 8
Усредненный год выпуска СИ - 1989
МПИ по поверкам - 1113 дн.

Приказы РСТ, где упоминается данный тип СИ

№2095 от 2023.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы тока (ТВК-10 УХЛ3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Куйбышевский завод измерительных трансформаторов

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
2361-68

Трансформаторы тока, ТК-40 ПУ3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
2362-68

Трансформаторы тока, ТК-40ПТ3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
2363-68

Трансформаторы тока, ТПЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
2473-69

Трансформаторы тока, ТЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
8 лет
6891-78

Трансформаторы тока, Т-0,66У3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
8913-82

Трансформаторы тока, ТВК-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
8914-82

Трансформаторы тока, ТПК-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
4 года
71423-18

Трансформаторы тока, ТПЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
81713-21

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
82221-21

Трансформаторы тока, ТЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
82616-21

Трансформаторы тока, Т-0,66 У3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
83411-21

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
84517-22

Трансформаторы тока, ТПЛ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
86903-22

Трансформаторы тока, ТЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
88246-23

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
89349-23

Трансформаторы тока, ТЛМ
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
89832-23

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
90113-23

Трансформаторы тока, ТВК-10 УХЛ3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
91045-24

Трансформаторы тока, ТЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
93174-24

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
93407-24

Трансформаторы тока, ТЛМ-10-1У3
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
95128-25

Трансформаторы тока, ТВЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
95130-25

Трансформаторы тока, ТЛМ
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
МП
4 года
98755-26

Трансформаторы тока, ТЛМ-10
Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев)
ОТ
4 года

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТВК-10 УХЛ3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.311269)
  • ТВК-10 УХЛ3
  • 5 0 5 0 5 0 5
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • ТВК-10 УХЛ3
  • 8 0 8 0 8 0 8
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • ТВК-10 УХЛ3
  • 5 0 5 0 5 0 5
    ПАО "РОССЕТИ СИБИРЬ"
    (RA.RU.312241)
  • ТВК-10 УХЛ3
  • 1 0 1 1 1 0 1
    ДЦМ КБШ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВК-10-УХЛ3
  • 2 0 2 0 2 0 2
    ДЦМ Ю-ВОСТ ЖД ОАО «РЖД»
    (RA.RU.310555)
  • ТВК-10
  • 8 0 8 0 8 0 8

    Стоимость поверки Трансформаторы тока (ТВК-10 УХЛ3)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Куйбышевский завод измерительных трансформаторов

    Юридический адрес: г. Куйбышев, Южный пр-д, д. 88

    Изготовитель

    Куйбышевский завод измерительных трансформаторов (изготовлены в 1988-1991 гг.) Адрес: г. Куйбышев, Южный пр-д, д. 88

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Куйбышевский завод измерительных трансформаторов
    Юридический адрес: г. Куйбышев, Южный пр-д, д. 88

    Трансформаторы тока - катушечные, с литой изоляцией. Трансформаторы тока состоят из двух расположенных рядом прямоугольных шихтованных сердечников. Трансформаторы тока имеют две вторичные обмотки, для измерения и для защиты. Катушечная группа залита эпоксидным компаундом.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока ТВК-10 УХЛ3 зав. № 11894, 11893, 08654, 08981, 19121, 17470, 16641, 05646, 05662, 06207, 06203.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

    Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТВК-10 УХЛ3), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

    Пломбирование трансформаторов тока не предусмотрено.


    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТВК-10 УХЛ3

    1 шт.

    Паспорт

    ТВК-10 УХЛ3

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    11894,

    11893

    08654, 08981,

    19121, 17470

    16641

    05646, 05662,

    06207, 06203

    Номинальное напряжение, кВ

    10

    10

    10

    10

    Номинальный первичный ток 11ном, А

    50

    100

    150

    200

    Номинальный вторичный ток Ином, А

    5

    5

    5

    5

    Номинальная частота £юм, Гц

    50

    50

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5

    0,5

    0,5

    0,5

    Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А

    10

    10

    10

    10

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -60 до +40
