Номер по Госреестру СИ: 91045-24
91045-24 Трансформаторы тока
(ТЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

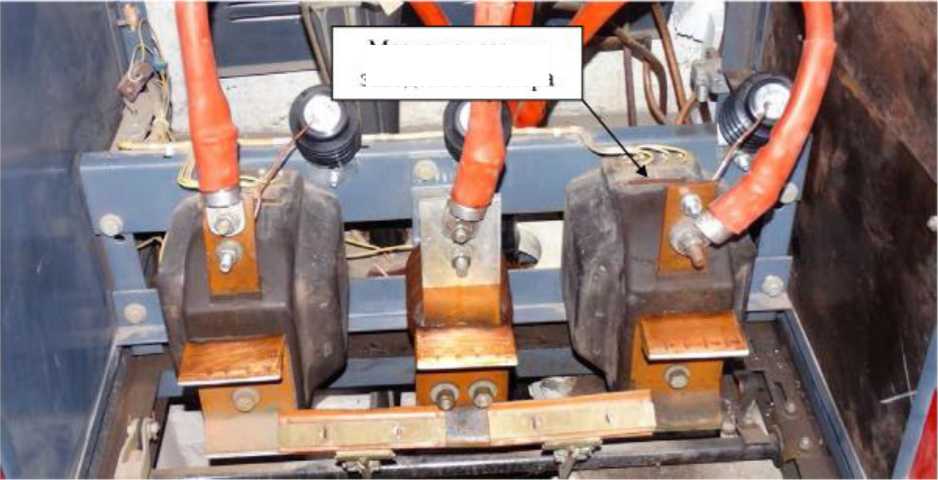

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 19.01.2024
Срок свидетельства -
Номер записи - 192947
ID в реестре СИ - 1413641
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЛП-10-2У3, ТЛП-10-2, ТЛМ-10-2У3, ТЛМ-10-2 У3, ТЛМ-10-1УЗ, ТЛМ-10-1У3, ТЛМ-10-1,
Производитель
Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 62
Выдано извещений - 0
Кол-во периодических поверок - 58
Кол-во средств измерений - 25
Кол-во владельцев - 5
Усредненный год выпуска СИ - 1980
МПИ по поверкам - 1287 дн.
Приказы РСТ, где упоминается данный тип СИ
№125 от 2024.01.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№805 от 2012.09.26 Об утверждении государственных эталонов единиц величин (ФБУ "Саратовский ЦСМ им. Б.А.Дубовикова")
№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)
Наличие аналогов СИ: Трансформаторы тока (ТЛМ-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Куйбышевский завод измерительных трансформаторов
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2361-68 |
Трансформаторы тока, ТК-40 ПУ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2362-68 |
Трансформаторы тока, ТК-40ПТ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2363-68 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2473-69 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
8 лет | |
|
6891-78 |
Трансформаторы тока, Т-0,66У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8913-82 |
Трансформаторы тока, ТВК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8914-82 |
Трансформаторы тока, ТПК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
71423-18 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
81713-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82221-21 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82616-21 |
Трансформаторы тока, Т-0,66 У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
83411-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
84517-22 |
Трансформаторы тока, ТПЛ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
86903-22 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
88246-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89349-23 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89832-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
90113-23 |
Трансформаторы тока, ТВК-10 УХЛ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
91045-24 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93174-24 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93407-24 |
Трансформаторы тока, ТЛМ-10-1У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Трансформаторы тока (ТЛМ-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 18 | 0 | 18 | 0 | 18 | 0 | 18 |
Стоимость поверки Трансформаторы тока (ТЛМ-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательКуйбышевский завод измерительных трансформаторов
Юридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Куйбышевский завод измерительных трансформаторовЮридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТЛМ-10-1 зав. № 3515, 3516, 9543, 9544, 3765, 3519, 0734, 0733;
-
- ТЛМ-10-1У3 зав. № 8402, 8602, 6766, 6787, 6666, 6672, 4561, 6671, 1767, 4009, 8407, 1828, 2702, 2693, 9217, 9231, 4831, 4491, 6611, 6605, 2846, 3440, 3841, 2847, 3506, 3258, 8845, 8479, 0192, 0200, 9685, 4272, 4531, 4515;
-
- ТЛМ-10-2 зав. № 2783;
-
- ТЛМ-10-2У3 зав. № 9655, 0338, 0337, 6868, 6961, 6235, 1141, 0782, 0651, 0063, 3850, 0096, 9428, 5356, 5947, 8638, 8613, 1323, 2012.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
аблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3 |
1 шт. |
|
Паспорт |
ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3 |
1 экз. |
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1
|
Наименование характеристики |
Значение для заводских номеров | |
|
9543, 9544, 0734, 0733 |
3515,3516, 3765, 3519 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
800 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-1У3
|
Наименование характеристики |
Значение для заводских номеров | |||
|
6766, 6787 |
9217, 9231, 4831, 4491 |
8402, 8602, 8407, 1828, 2846, 3440, 3841, 2847 |
3258, 0192, 0200, 4531, 4515 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
100 |
150 |
200 |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3
|
Наименование характеристики |
Значение для заводских номеров | ||
|
6666, 6672, 4561, 6671, 1767, 4009 |
2702, 2693, 8845, 8479, 9685, 4272 |
6611, 6605, 3506 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
400 |
600 |
1000 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
15 |
Таблица 1.4 - Метрологические характеристики ТЛМ-10-2
|
Наименование характеристики |
Значение для заводского номера |
|
2783 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
75 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики ТЛМ-10-2У3
|
Наименование характеристики |
Значение для заводских номеров | ||
|
9655 |
0338, 0337, 6868, 6961, 6235, 0782, 0651, 0063, 3850,1323, 2012 |
8638, 8613 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
75 |
200 |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3
|
Наименование характеристики |
Значение для заводских номеров | |
|
1141, 5356, 5947 |
0096, 9428 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
400 |
800 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
