Номер по Госреестру СИ: 86903-22
86903-22 Трансформаторы тока
(ТЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

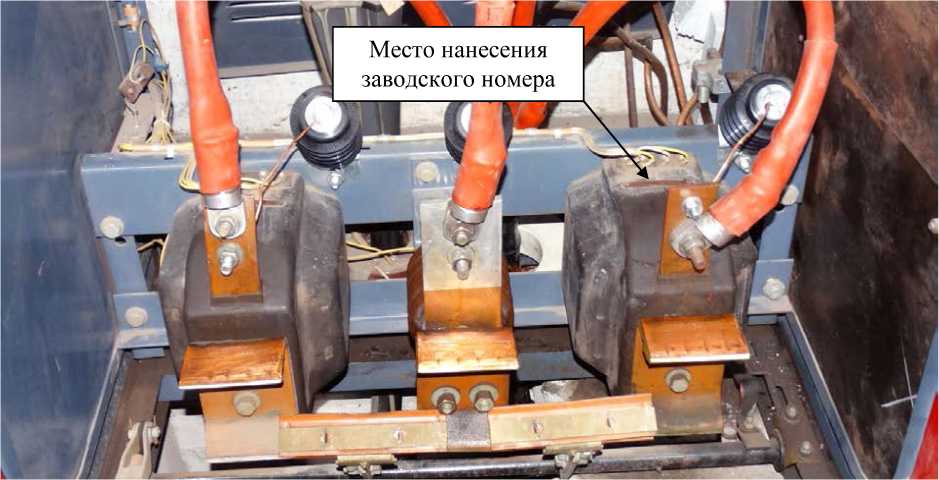

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 29.09.2022
Срок свидетельства -
Номер записи - 188897
ID в реестре СИ - 1402363
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЛМ-10-2У3, ТЛМ-10-2 У3, ТЛМ-10-1У3, ТЛМ-10-1, ТЛМ-10, модификация ТЛМ-10-2У3, модификация ТЛМ-10-1 У3, модификация ТЛМ-10-1, мод. ТЛМ-10-2У3, мод. ТЛМ-10-2, мод. ТЛМ-10-1УЗ, мод. ТЛМ-10-1, Без модификации,
Производитель
Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 159
Выдано извещений - 0
Кол-во периодических поверок - 131
Кол-во средств измерений - 28
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1975
МПИ по поверкам - 929 дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2394 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№896 от 2023.04.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1173 от 2024.05.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТЛМ-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Куйбышевский завод измерительных трансформаторов
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2361-68 |
Трансформаторы тока, ТК-40 ПУ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2362-68 |
Трансформаторы тока, ТК-40ПТ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2363-68 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2473-69 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
8 лет | |
|
6891-78 |
Трансформаторы тока, Т-0,66У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8913-82 |
Трансформаторы тока, ТВК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8914-82 |
Трансформаторы тока, ТПК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
71423-18 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
81713-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82221-21 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82616-21 |
Трансформаторы тока, Т-0,66 У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
83411-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
84517-22 |
Трансформаторы тока, ТПЛ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
86903-22 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
88246-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89349-23 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89832-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
90113-23 |
Трансформаторы тока, ТВК-10 УХЛ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
91045-24 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93174-24 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93407-24 |
Трансформаторы тока, ТЛМ-10-1У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Трансформаторы тока (ТЛМ-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 62 | 0 | 62 | 0 | 62 | 0 | 62 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 28 | 26 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| АО "МАГАДАНЭНЕРГОРЕМОНТ" (RA.RU.314169) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 17 | 0 | 17 | 0 | 17 | 0 | 17 |
Стоимость поверки Трансформаторы тока (ТЛМ-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательКуйбышевский завод измерительных трансформаторов Адрес: 443017, г. Куйбышев, Южный проезд, 88
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-1Т3, ТЛМ-10-2, ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока, номинальной вторичной нагрузки и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1 зав. № 1271, 1690, 2714, 2720, 2787, 2790, 2791, 2792, 2793, 2795, 2797, 8079, 8069, 6775, 6768, 2039, 2040, 6678, 0187, модификации ТЛМ-10-1У3 зав. № 0628, 9024, 2928, 2938,
8689, 9506, 9364, 9454, 0522, 0304, 0537, 0540, 2906, 3167, 3313, 3365, 8535, 9842, 6406, 6437,
2899, 8119, 4178, 4498, 4506, 8588, 1516, 0204, 1355, 3303, 6395, 6394, 6142, 6081, 7616, 7611,
1157, 2063, 3048, 2444, 9413, 2198, 6068, 6936, 7374, 7236, 2150, 2120, 0616, 2474, 4227, 4240,
4945, 4229, 3311, 7964, 0469, 0398, модификации ТЛМ-10-1Т3 зав. № 1515, модификации ТЛМ-10-2 зав. № 8087 и модификации ТЛМ-10-2У3 зав. № 5020, 4094, 5652, 5863, 3548, 3791, 0400, 0393, 7091, 7089, 9640, 9304, 7090, 7112, 7092, 4570, 6842, 5965, 4270, 6170, 7796, 1420, 1203, 1090, 2397, 1639, 1840, 3090, 9279, 9271, 5320, 5182, 1208, 5507, 5558, 5600, 5604, 1371, 5524, 3830, 5584, 5576, 1004, 9526, 4475, 4555, 3555, 3042, 3541, 7282, 7295, 7709, 7290, 7035, 7281, 7340, 7348, 2557, 7284, 7870, 5779, 6844, 8948, 2626, 4883, 4773, 3679, 3644, 3662, 3659, 7786, 6990, 6953, 6930, 6988, 6986, 5642, 7654, 5256, 0960, 0953, 0948, 0940, 7698, 7693, 4970, 5270, 9505, 7813, 0933, 0612.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1
|
Наименование характеристики |
Значение для заводских номеров | ||
|
6678, 0187 |
1271, 1690, 2714, 2720, 2787, 2790, 2791, 2792, 2793, 2795, 2797, 8079, 8069 |
6775, 6768, 2039, 2040 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
150 |
400 |
600 |
|
Номинальный вторичный ток Ином, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
|
Значение для заводских номеров | |||
|
6142, 6081, |
2928, 2938, 2906, |
0628, 9024, | |
|
Наименование характеристики |
7616, 7611, |
3167, 3313, 3365, |
8119, 4178, |
|
3048, 2444, |
2899, 0204, 1355, |
0616, 2474, | |
|
6068, 6936 |
3303, 6395, 6394 |
0469, 0398 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
150 |
300 |
400 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), |
10 |
10 |
10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3
|
Наименование характеристики |
Значение для заводских номеров | ||
|
8689, 9506, 9364, 9454, 0522, 0304, 0537, 0540, 8535, 9842, 6406, 6437, 4498, 4506, 8588, 1516, 9413, 2198, 7374, 7236, 2150, 2120, 4227, 4240, 4945, 4229 |
3311, 7964 |
1157, 2063 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
1000 |
1500 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
Таблица 1.4 - Метрологические характеристики ТЛМ-10-1Т3
|
Наименование характеристики |
Значение для заводского номера |
|
1515 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
|
Наименование характеристики |
Значение для заводского номера |
|
8087 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
200 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), |
10 |
Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3
|
Наименование характеристики |
Значение для заводских номеров | |||
|
2626 |
6842, 6170, 7796, 5507, 5558, 1371, 5524, 7282, 7295, 7709, 7290, 7035, 7281, 2557, 7284, 4883, 4773, 3679, 3644, 3662, 3659, 6990, 6953, 6930, 6988, 6986, 5642, 0960, 0953, 0948, 0940, 0933, 0612 |
5020, 4094, 0400, 0393, 3830, 3042, 3541, 7654, 5256, 7698, 7693, 4970, 5270 |
1420, 1203, 9279, 9271, 5600, 5604, 5584, 5576, 1004, 9526, 6844, 8948, 7786, 9505, 7813 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
50 |
100 |
150 |
200 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток |
0,5 |
0,5 |
0,5 |
0,5 |
|
по ГОСТ 7746 для измерений и учета | ||||
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
10 |
Таблица 1.7 - Метрологические характеристики ТЛМ-10-2У3
|
Значение для заводских номеров | |||||
|
5965, |
7091, 7089, |
5652, 5863, 3548, |
1090, 2397, 1208 | ||
|
Наименование характеристики |
4270, |
9640, 9304, |
3791, 1639, 1840, |
5320, | |
|
7340, |
7090, 7112, |
3090, 4475, 4555, |
5182 | ||
|
7348 |
7092, 4570 |
3555, 7870, 5779 | |||
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
300 |
400 |
1000 |
1500 |
1500 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
10 |
10 |
10 |
15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С для модификаций ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3 для модификации ТЛМ-10-1Т3 |
от -45 до +40 от -10 до +50 |
