Номер по Госреестру СИ: 88246-23
88246-23 Трансформаторы тока
(ТВЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

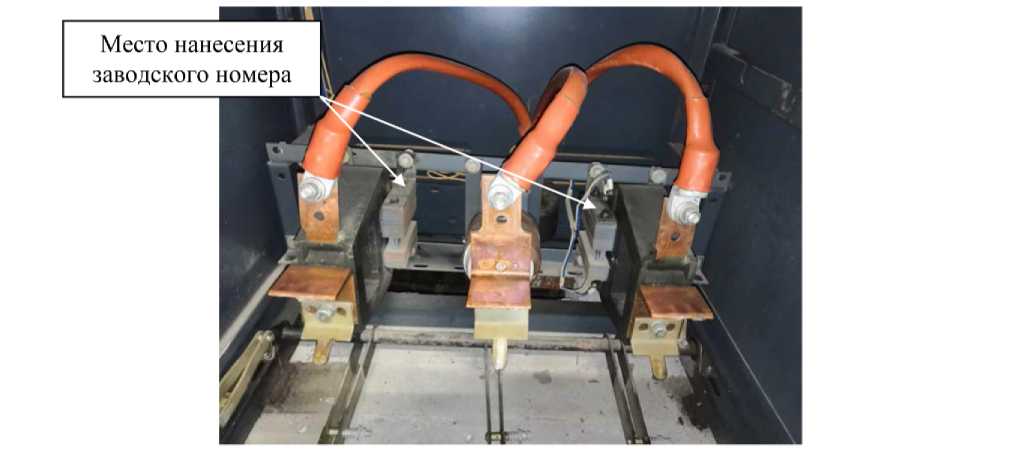

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства -
Номер записи - 190278
ID в реестре СИ - 1405935
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВЛМ-10, Нет модификации, Без модификации,
Производитель
Изготовитель - Куйбышевский завод измерительных трансформаторов
Страна - РОССИЯ
Населенный пункт - г. Куйбышев
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 600
Выдано извещений - 4
Кол-во периодических поверок - 584
Кол-во средств измерений - 342
Кол-во владельцев - 13
Усредненный год выпуска СИ - 1973
МПИ по поверкам - 1047 дн.
Приказы РСТ, где упоминается данный тип СИ
№879 от 2023.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№38 от 2025.01.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1481 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Трансформаторы тока (ТВЛМ-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Куйбышевский завод измерительных трансформаторов
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
2361-68 |
Трансформаторы тока, ТК-40 ПУ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2362-68 |
Трансформаторы тока, ТК-40ПТ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2363-68 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
2473-69 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
8 лет | |
|
6891-78 |
Трансформаторы тока, Т-0,66У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8913-82 |
Трансформаторы тока, ТВК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
8914-82 |
Трансформаторы тока, ТПК-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
4 года | |
|
71423-18 |
Трансформаторы тока, ТПЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
81713-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82221-21 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
82616-21 |
Трансформаторы тока, Т-0,66 У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
83411-21 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
84517-22 |
Трансформаторы тока, ТПЛ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
86903-22 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
88246-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89349-23 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
89832-23 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
90113-23 |
Трансформаторы тока, ТВК-10 УХЛ3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
91045-24 |
Трансформаторы тока, ТЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93174-24 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
93407-24 |
Трансформаторы тока, ТЛМ-10-1У3 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95128-25 |
Трансформаторы тока, ТВЛМ-10 Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
|
95130-25 |
Трансформаторы тока, ТЛМ Куйбышевский завод измерительных трансформаторов (РОССИЯ г. Куйбышев) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Трансформаторы тока (ТВЛМ-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 63 | 9 | 0 | 63 | 4 | 63 | 0 | 63 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 77 | 8 | 0 | 77 | 0 | 77 | 0 | 77 | |
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 26 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 48 | 31 | 0 | 48 | 0 | 0 | 0 | 0 | |
| ООО "НПК" (RA.RU.313336) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 252 | 0 | 252 | 0 | 252 | 0 | 252 | ||
| ООО "РМК ЭНЕРГО" (RA.RU.314438) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 77 | 67 | 0 | 77 | 0 | 77 | 0 | 77 |
Стоимость поверки Трансформаторы тока (ТВЛМ-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательКуйбышевский завод измерительных трансформаторов
Адрес: г. Куйбышев, Южный проезд, д. 88
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 24708, 43820, 27566, 07716, 27555, 24799, 55383, 52319, 08061, 08062, 53401, 49085,
52324, 52323, 72996, 97902, 68706, 18521, 49113, 54894, 53428, 53411, 00571, 00485, 28216,
01231, 16324, 16330, 16518, 04886, 28227, 05301, 00407, 68348, 60139, 53800, 53785, 24655,
49839, 27587, 03426, 11942, 88840, 28221, 01203, 88775, 88813, 40446, 04339, 50912, 24662,
64482, 55666, 11654, 27592, 56424, 28240, 28284, 80420, 80428, 04853, 28219, 02229, 16511,
16595, 16578, 36931, 92931, 08098, 08075, 36937, 92242, 68612, 68604, 36904, 96061, 96864,
25268, 55559, 55651, 31837, 3048, 29312, 29336, 29308, 27889, 34303, 31648, 55567, 48231, 29343, 29332, 82132, 7170, 11244, 11207, 11257, 11218, 45147, 47754, 47731, 46677, 46686, 46688, 94806, 94893, 07750, 27571, 11289, 11235, 39432, 39218, 11205, 11217, 39201, 39300, 39505, 45277,
46620, 46676, 47199, 47784, 39635, 39686, 96833, 25271, 25259, 25264, 25342, 25298, 50142,
50130, 25386, 25226, 96850, 25241, 08141, 08079, 63954, 08028, 04238, 04198, 08034, 82311,
08953, 08048, 24742, 59212, 59254, 59209, 34056, 36893, 80119, 80169, 14365, 99737, 85319,
85349, 32473, 32476, 32441, 32478, 50749, 50755, 36309, 36134, 73570, 73627, 73567, 73531,
50882, 49030, 00541, 00513, 80373, 01088, 00330, 00221, 64197, 64156, 41665, 55933, 94565,
59540, 41619, 41637, 84042, 03001, 000874, 56571, 66201, 66204, 61470, 04619, 01121, 04609,
78261, 73283, 01188, 01170, 04804, 01184, 21381, 20362, 25707, 25729, 69598, 76476, 31439,
37434, 27553, 13352, 33983, 31801, 33984, 33783, 35264, 31672, 40243, 36778, 67059, 76106,
91050, 76372, 36670, 72980, 40650, 29761, 36584, 33128, 33158, 36582, 33109, 13893, 13886,
13735, 13754, 84868, 69397, 73410, 73541, 17805, 17793, 71302, 71394, 71309, 71336, 52113,
49234, 72235, 72282, 60930, 72547, 9080, 83700, 41587, 40569, 30633, 30656, 40588, 73393, 53146,
54850, 48024, 15186, 15143, 40288, 84617, 30480, 31649, 39011, 34892, 81700, 61500, 68942, 59145, 59148, 03921, 01403, 1767, 32054, 21274, 80635, 64790, 64782, 54251, 84224, 73216, 02502, 83146, 83167, 83126, 83124, 28111, 16683, 28430, 24139, 20871, 10354, 04633, 04660, 04699,
04698, 71187, 71281, 271, 272, 01276, 01077, 27354, 30300, 61943, 61814, 50433, 50438, 40388,
40343, 64254, 65026, 64220, 64742, 64201, 64759, 64213, 64424, 40303, 40324, 11782, 66491,
11295, 47846, 91078, 81240, 81489, 86187, 81451, 39325, 75412, 83101, 62386, 51977, 12014,
83845, 59705, 69583, 69713, 59702, 51350, 51360, 51353, 51347, 51352, 51339, 24893, 51332,
51306, 10779, 82677, 81220, 39311.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
36778, 67059, 76372, 36670 |
11654, 56424, 69598, 76476, 61943, 61814 |
68348, 60139, 53800, 53785, 27587, 03426, 11942, 88840, 88775, 88813, 64482, 55666, 27592, 02229, 27553, 13352, 76106, 91050, 10779, 82677 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
75 |
100 |
150 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
24708, 43820, 27566, 07716, 27555, 24799, 05301, 00407, 07750, 27571, 04238, 04198, 14365, 99737, 00541, 00513, 33983, 31801, 33984, 33783, 35264, 31672, 40243, 13893, 13886, 13735, 13754, 73393, 53146, 40288, 84617, 39011, 34892, 61500, 68942, 64254, 65026, 64220, 64742, 64201, 64759, 64213, 64424, 59705, 69583, 69713, 59702 |
55383, 52319, 53401, 49085, 52324, 52323, 49113, 54894, 53428, 53411, 40446, 04339, 29312, 29336, 29308, 27889, 29343, 29332, 34056, 36893, 85319, 85349, 73570, 73627, 73567, 73531, 21381, 20362, 31439, 37434, 81700, 21274, 80635, 64790, 64782, 54251, 84224, 83146, 83167, 83126, 83124, 50433, 50438, 40388, 40343 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
200 |
300 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.3 - Метрологические характеристики
|
Значение для заводских номеров | |
|
Наименование характеристики |
08061, 08062, 72996, 97902, 68706, 18521, 28216, 01231, 04886, 28227, 28221, 01203, 28240, 28284, 80420, 80428, 04853, 28219, 08098, 08075, 68612, 68604, 55559, 55651, 31837, 3048, 34303, 31648, 55567, 48231, 82132, 7170, 39635, 39686, 08141, 08079, 36309, 36134, 84042, 03001, 61470, 04619, 01121, 04609, 78261, 73283, 01188, 01170, 04804, 01184, 25707, 25729, 72980, 40650, 29761, 36584, 33128, 33158, 36582, 33109, 73410, 73541, 41587, 40569, 30633, 30656, 40588, 54850, 48024, 15186, 15143, 30480, 31649, 1767, 32054, 73216, 02502, 28430, 24139, 271, 272, 27354, 30300, 91078, 81240, 81489, 86187, 81451, 39325, 75412, 83101, 51350, 51360, 51353, 51347, 51352, 51339, 24893, 51332, 51306, 81220, 39311 |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
400 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.4 - Метрологические характеристики
|
Значение для заводских номеров | |
|
Наименование характеристики |
00571, 00485, 16324, 16330, 16518, 16511, 16595, 16578, 36931, 92931, 36937, 92242, 36904, 96061, 96864, 25268, 45147, 47754, 47731, 46677, 46686, 46688, 39432, 39218, 39201, 39300, 46620, 46676, 47199, 47784, 96833, 25271, 25259, 25264, 25342, 25298, 25386, 25226, 96850, 25241, 63954, 08028, 08034, 82311, 08953, 08048, 24742, 59212, 59254, 59209, 80373, 01088, 00330, 00221, 41665, 55933, 94565, 59540, 41619, 41637, 66201, 66204, 84868, 69397, 17805, 17793, 71302, 71394, 71309, 71336, 52113, 49234, 59145, 59148, 03921, 01403, 28111, 16683, 20871, 10354, 04633, 04660, 04699, 04698, 71187, 71281, 40303, 40324, 11782, 66491 |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
11244, 11207, 11257, 11218, 94806, 94893, 11289, 11235, 11205, 11217, 39505, 45277, 50142, 50130, 80119, 80169, 50749, 50755, 64197, 64156, 000874, 56571, 72235, 72282, 60930, 72547, 9080, 83700 |
24655, 49839, 50912, 24662, 50882, 49030, 11295, 47846, 62386, 51977, 12014, 83845 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
1000 |
1500 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.6 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
32473, 32476, 32441, 32478 |
01276, 01077 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
300 |
400 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
15 |
15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
