Номер по Госреестру СИ: 81713-21
81713-21 Трансформаторы тока
(ТВЛМ-10)
Назначение средства измерений:
Трансформаторы тока ТВЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВЛМ-10Техническая документация изготовителя
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Вторичные обмотки размещены каждая на своём магнитопроводе. Корпус трансформаторов, выполненный из компаунда на основе эпоксидной смолы, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформаторы ремонту не подлежат.
К трансформаторам тока данного типа относятся трансформаторы тока ТВЛМ-10 зав. № 21011, 35338, 19365, 86127, 02844, 95886, 05707, 48193, 66124, 89999, 36029, 43546, 35158, 35149, 35701, 39484, 69908, 69900, 7988, 15856, 49367, 31787, 51514, 51511, 23317, 23421, 33619, 33615, 89151, 21621, 57391, 41014, 25473, 66107, 02348, 58998, 02649, 15058, 38754,
71245, 03640, 38648, 01151, 01206, 00343, 80394, 57180, 39096, 83441, 01744, 01749, 55399,
52998, 32443, 53388, 53396, 52987, 52992, 02995, 03101, 01316, 0115, 0118, 53351, 52975, 52953, 52995, 58088, 58047, 59005, 52927, 58042, 58038, 52965, 53395, 58313, 01724, 18324, 52971,
52974, 52976, 57498, 58074, 42643, 42615, 42609, 42545, 01276, 71591, 41685, 44208, 44243,
43504, 26486, 26454, 26499, 16466, 72081, 01436, 72018, 51620, 51617.

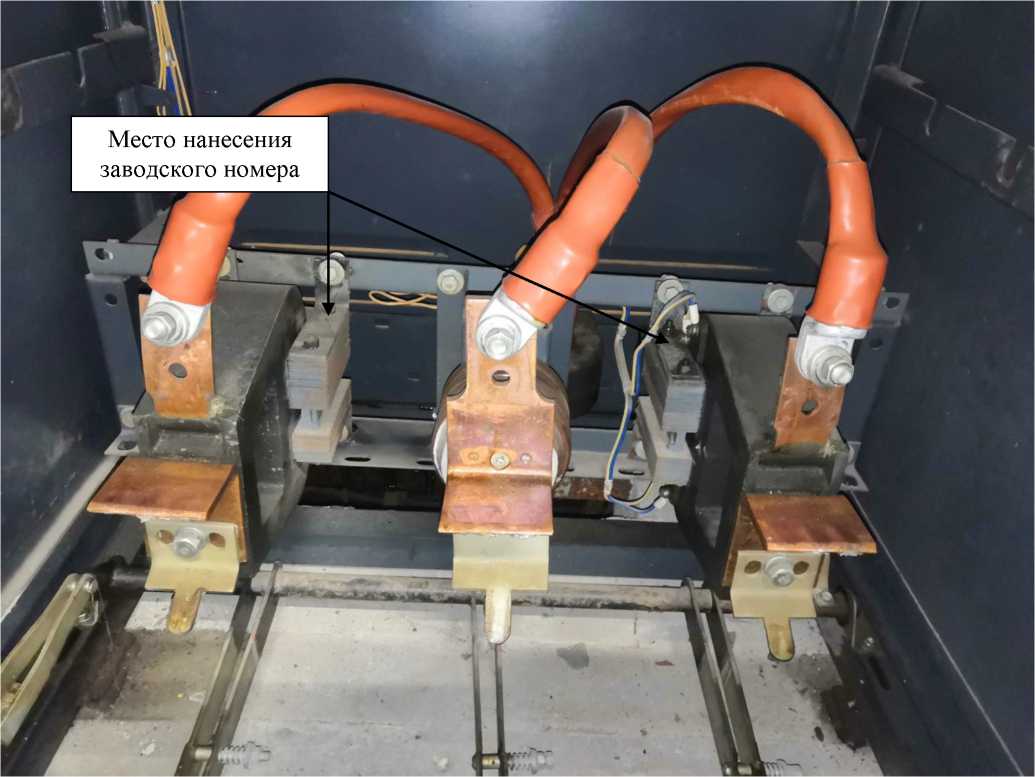

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1.1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
21011, 35338, 19365, 86127, 02844, 95886, 05707, 48193, 66124, 89999, 36029, 43546, 35158, 35149, 35701, 39484, 69908, 69900 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
100 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
7988, 15856, 49367, 31787, 51514, 51511, 23317, 23421, 33619, 33615, 89151, 21621, 57391, 41014, 25473, 66107, 02348, 58998 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
150 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.3 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
02649, 15058, 38754, 71245, 03640, 38648, 01151, 01206, 00343, 80394 |
57180 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
200 |
300 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 1.4 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
39096, 83441, 01744, 01749, 55399, 52998, 32443, 53388, 53396, 52987, 52992, 02995, 03101, 01316, 0115, 0118, 53351, 52975, 52953, 52995, 58088, 58047, 59005, 52927, 58042, 58038, 52965, 53395, 58313, 01724, 18324, 52971, 52974, 52976, 57498, 58074 | |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
400 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
42643, 42615, 42609, 42545, 01276, 71591, 41685, 44208, 44243, 43504, 26486, 26454, 26499, 16466 |
72081, 01436, 72018, 51620, 51617 | |
Номинальное напряжение, кВ |
10 |
10 |
Номинальный первичный ток 11ном, А |
600 |
1500 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
