Номер по Госреестру СИ: 91713-24
91713-24 Аппаратура геодезическая спутниковая
(PrinCe i90VR)
Назначение средства измерений:
Аппаратура геодезическая спутниковая PrinCe i90VR (далее - аппаратура) предназначена для измерений длин базисов.

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar». Для постобработки записанных данных на персональном компьютере используется ПО «CHC Geomatics Office».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
МПО |
LandStar |
CHC Geomatics Office |
Номер версии (идентификационный номер ПО) |
не ниже 1.1.5.4 |
не ниже 8.0.1.20230516 |
не ниже 2.3.1.20230613 |
Алгоритм вычисления цифрового идентификатора |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Основные операции по управлению приемником» «PrinCe i90VR Аппаратура геодезическая спутниковая. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая PrinCe i90VR».
ПравообладательShanghai Huace Navigation Technology Ltd, КНР
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Изготовитель
Shanghai Huace Navigation Technology Ltd, КНРАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Shanghai Huace Navigation Technology Ltd, КНРАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна, спутниковый геодезический приёмник и две камеры. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Аппаратура на передней панели имеет камеру, которая при помощи программного обеспечения контроллера может определять планово-высотное положение объектов в заданной системе координат по полученному в процессе фотографирования облаку точек.
Электропитание аппаратуры осуществляется от внешнего источника питания и встроенной аккумуляторной батареи.
На передней панели корпуса аппаратуры расположен блок управления, а именно -дисплей и клавиши управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: LIC/А, L1C, L2C. L2P(Y), L5; ГЛОНАСС: LIC/А, L2C, L2P, L3; Galileo: E1, E5A, E5B, E6; Beidou: B1L, B2L, B3L, B1C, B2A, B2B; QZSS: L1, L2, L2C, L5, L6; SBAS: L1, L5.
Аппаратура является многочастотным и многосистемным приёмником. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер аппаратуры в цифровом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

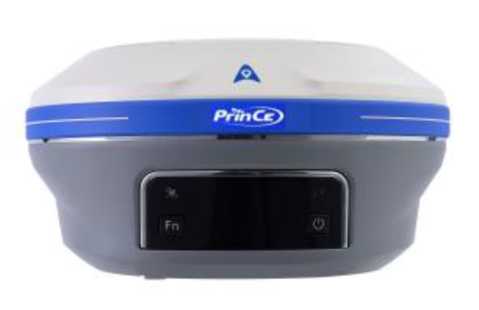

Общий вид аппаратуры геодезической спутниковой PrinCe i90VR представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

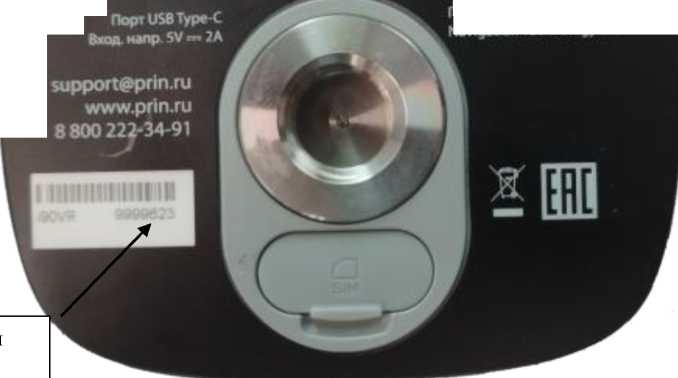

Место указания заводского номера

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой PrinCe i90VR

Прои мюдмтель Shangha* HuO.e Navigation Technology LTD

Рисунок 2 - Общий вид маркировочной таблички
Таблица 4 -
Наименование |
Обозначение |
Количество |
Аппаратура геодезическая спутниковая |
PrinCe i90VR |
1 шт. |
Кабель USB A - USB С |
0105-030-069 |
1 шт. |
Устройство зарядное |
2004-050-073 |
1 шт. |
Кейс |
4106-040-055 |
1 шт. |
Программное обеспечение LandStar |
1906-210-639-8 |
1 шт. |
Контроллер PrinCe HCE600 |
2003-030-037 |
1 шт. |
Программное обеспечение CHC Geomatics Office |
8001-000-035 |
1 шт. |
Пластина для измерения высоты приёмника |
4102-070-001 |
1 шт.* |
Веха |
2004-040-058 |
1 шт.* |
Рулетка |
2004-030-037 |
1 шт.* |
Антенна радио |
2004-020-012 |
1 шт.* |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
* - поставляется по отдельному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длины базиса, м |
от 0 до 30000 |
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах: - «Статика», «Быстрая статика», мм | |
- в плане |
±2<2,5+0,5-10-6-D) |
- по высоте |
±2<5,0+0,5-10-6-d) |
- «Кинематика» и «Кинематика в реальном времени (RTK)», мм: | |
- в плане |
±2-(8+1-10<D) |
- по высоте |
±2-(15+1-10<D) |
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм* | |
- в плане |
±2<13+1-10-6-D+0,7-a) |
- по высоте |
±2-(15+1-10<D) |
- «Кинематика в реальном времени (RTK)» с учетом данных, полученных в процессе съемки облака точек, мм | |
- в плане |
±20 |
- по высоте |
±30 |
- «Дифференциальный кодовый (DGPS)», мм: | |
- в плане |
±2-(250+1- 10-6-D) |
- по высоте |
±2-(500+1- 10-6-d) |
Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах: - «Статика», «Быстрая статика», мм | |
- в плане |
2,5+0,5-10-6-D |
- по высоте |
5,0+0,5-10-6-D |
- «Кинематика» и «Кинематика в реальном времени (RTK)», мм: | |
- в плане |
8+1-10-6-D |
- по высоте |
15+1-10-6-D |
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм* | |
- в плане |
13+1-10-6-D+0,7-a |
- по высоте |
15+1-10-6-D |
- «Кинематика в реальном времени (RTK)» с учетом данных, полученных в процессе съемки облака точек, мм | |
- в плане |
10 |
- по высоте |
15 |
Наименование характеристики |
Значение |
- «Дифференциальный кодовый (DGPS)», мм:
|
250+1-10-6-D 500+1-10-6-D |
* - допускается наклон от 0 до 60 °. Примечания
|
Таблица 3 - Основные технические характеристики не совпадает с заявкой
Наименование характеристики |
Значение |
Диапазон расстояний до измеряемой точки в процессе съемки облака точек, м |
от 2 до 15 |
Количество каналов |
1408 |
Напряжение источника питания постоянного тока, В:
|
от 9 до 28 7,4 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -45 до +75 |
Габаритные размеры (ДиаметрхВысота), мм, не более |
152x81 |
Масса, кг, не более |
1,2 |
