Номер по Госреестру СИ: 93471-24
93471-24 Профилографы доплеровские акустические
(CHCNAV)
Назначение средства измерений:
Профилографы доплеровские акустические CHCNAV (далее - профилографы) предназначены для измерений скорости водного потока и глубины.
Внешний вид.
Профилографы доплеровские акустические
Рисунок № 1

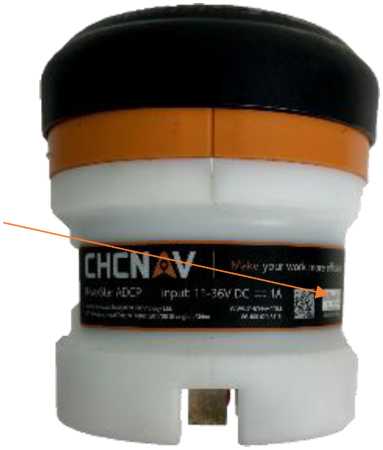

Внешний вид.
Профилографы доплеровские акустические
Рисунок № 2
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 15.10.2029
Номер записи - 195283
ID в реестре СИ - 1420512
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод. RiverStar RS-1200, RiverStar RS-1200,
Производитель
Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 20
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Профилографы доплеровские акустические (CHCNAV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Huace Navigation Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84444-22 24.01.2027 |
Сканеры лазерные аэросъёмочные, AlphaAir 450 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
85739-22 02.06.2027 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
87269-22 03.11.2027 |
Сканеры лазерные мобильные, AlphaUni 10 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88291-23 28.02.2028 |
Аппаратура геодезическая спутниковая, PrinCe i80 Pro Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89328-23 15.06.2028 |
Профилографы доплеровские акустические , CHCNAV RCP1200 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
89408-23 23.06.2028 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89966-23 11.09.2028 |
Аппаратура геодезическая спутниковая, PrinCe iBase Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90195-23 19.10.2028 |
Измерители малых перемещений поверхностей, PS-SAR2000 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91713-24 26.03.2029 |
Аппаратура геодезическая спутниковая, PrinCe i90VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92047-24 03.05.2029 |
Системы воздушного сканирования , AlphaAir Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92048-24 03.05.2029 |
Системы мобильного картографирования, AlphaUni 20 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93471-24 15.10.2029 |
Профилографы доплеровские акустические , CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
93686-24 02.11.2029 |
Эхолоты гидрографические, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
95054-25 28.03.2030 |
Аппаратура геодезическая спутниковая, PrinCe i20AR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95696-25 16.06.2030 |
Аппаратура геодезическая спутниковая, PrinCe i30VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95913-25 16.07.2030 |
Аппаратура геодезическая спутниковая, PrinCe LT Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96792-25 01.11.2030 |
Системы измерений перемещений и деформаций, PrinCe H3 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96922-25 24.11.2030 |
Сканеры лазерные, RS Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Профилографы доплеровские акустические (CHCNAV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 20 | 9 | 11 | 0 | 20 | 9 | 11 |
Стоимость поверки Профилографы доплеровские акустические (CHCNAV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Профилографы имеют встроенное программное обеспечение «МПО», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «HydroProfiler», которое обеспечивает сбор, обработку, проверку состояния и настройку профилографа.
Уровень защиты программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
МПО |
HydroProfiler |
|
Номер версии (идентификационный номер) ПО |
1.x.x1) |
l.x.x |
|
1) х.х — метрологически незначимая часть ПО | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Измерение по сечению» формуляра «Профилограф доплеровский акустический CHCNAV».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 8.3.11);
Локальная поверочная схема Росгидромета для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с;
Стандарт предприятия «Профилографы доплеровские акустические CHCNAV».
ПравообладательShanghai Huace Navigation Technology Ltd, Китай
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
Изготовитель
Shanghai Huace Navigation Technology Ltd, КитайАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Shanghai Huace Navigation Technology Ltd, КитайАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai, 201701, Китай
Телефон (факс): +86 21 5426 0273
E-mail: sales@chcnav.com
К настоящему типу средств измерений относятся профилографы доплеровские акустические CHCNAV следующих исполнений: RiverStar RS-600, RiverStar RS-1200, которые отличаются друг от друга габаритными размерами.
Профилографы состоят из первичных акустических преобразователей скорости и глубины (гидрофонов), и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный неразборный корпус.
Принцип действия при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частиц (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используется для расчета текущей скорости потока.
Принцип действия при измерении глубины основан на принципе эхолокации, при котором расстояние определяется по времени задержки возвращений отражённых импульсов от центрального акустического преобразователя глубины.
водонепроницаемую
Профилографы представляют собой моноблочную конструкцию со встроенной энергонезависимой памятью.
измерений в режиме разъемом с серийным
Для обеспечения возможности получения результатов реального времени профилограф оборудуется водонепроницаемым выходом RS-232.
также подаваться и
По кабелю, подключаемому к этому разъему, может электропитание, если профилограф устанавливается на постоянной основе.
Общий вид профилографов с указанием места нанесения серийного номера приведен на рисунке 1.
Нанесение знака поверки на профилограф не предусмотрено.
Серийный номер, в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом цифровой печати на корпус профилографа в виде наклейки.
Пломбирование профилографа не предусмотрено.
1
Место нанесения серийного номера
|
I 1...S4 1 |
, you /*:<* -»1иг^ 1 | |
|
hOJt 11 1Л .. . ••.'Л- | ||
|
__ | ||
2
1 - исполнение RiverStar RS-600; 2 - исполнение RiverStar RS-1200
Рисунок 1 - Общий вид профилографов с указанием мест нанесения серийного номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости водного потока, м/с |
от 0,01 до 5,00 |
|
Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с |
±(0,01+0,03^V1)) |
таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины, м |
от 0,3 до 70,0 |
|
Пределы допускаемой абсолютной погрешности измерений глубины, м |
±(0,02+0,01^Н2)) |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение RiverStar RS-600 |
Исполнение RiverStar RS-1200 | |
|
Диапазон показаний температуры воды, °С |
от -10 до +85 | |
|
Диапазон показаний крена/дифферента |
от -90° |
до +90° |
|
Диапазон показаний курса |
от 0° до 360° | |
|
Параметры электрического питания: | ||
|
-напряжение постоянного тока, В |
от 11 до 36 | |
|
Потребляемая мощность, Вт, не более |
6 | |
|
Интерфейсы связи |
RS-232 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
195 |
191 |
|
- диаметр |
229 |
170 |
|
Масса, кг, не более |
6,9 |
3,9 |
|
Условия эксплуатации: | ||
|
-температура воды, °C |
от +5 до +35 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
