Сведения о средстве измерений: 92047-24 Системы воздушного сканирования

Номер по Госреестру СИ: 92047-24
92047-24 Системы воздушного сканирования
(AlphaAir)

Назначение средства измерений:
Системы воздушного сканирования AlphaAir (далее - системы) предназначены для определения планово-высотного положения объектов по полученному в процессе сканирования при движении массиву точек.

сертификация программного обеспечения

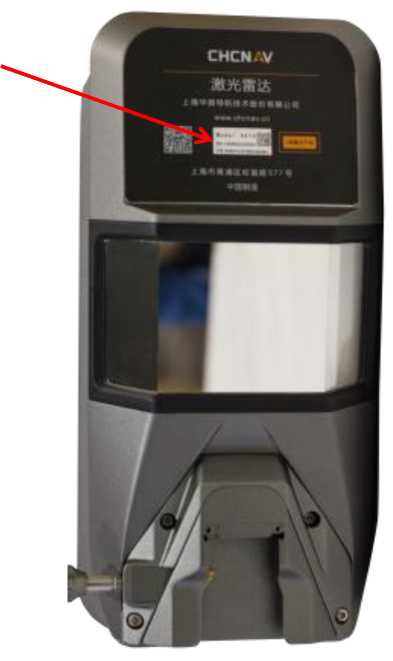

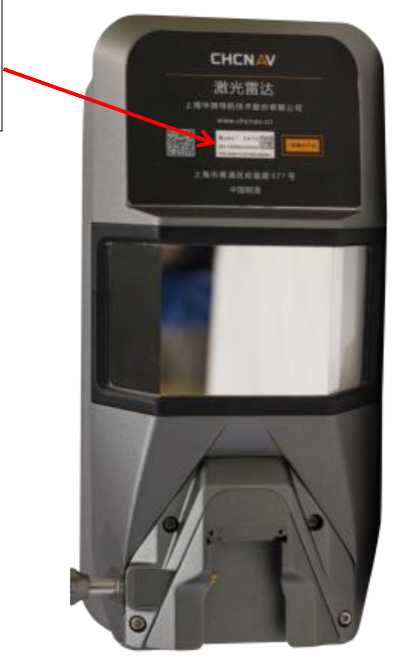

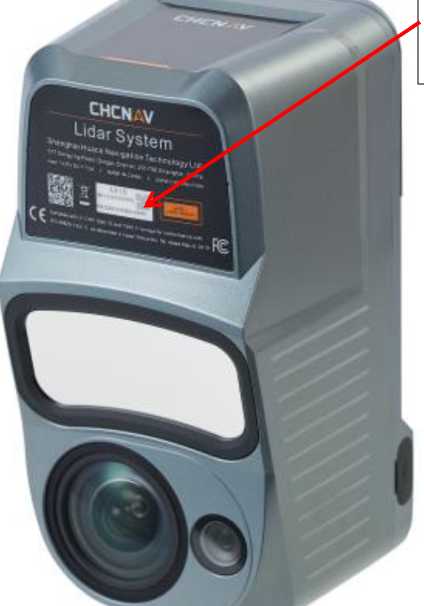

Внешний вид. Системы воздушного сканирования , http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы воздушного сканирования
Рисунок № 1
Внешний вид. Системы воздушного сканирования , http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы воздушного сканирования
Рисунок № 2
Внешний вид. Системы воздушного сканирования , http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы воздушного сканирования
Рисунок № 3

Общие сведения

Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193907
ID в реестре СИ - 1416184
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AlphaAir 15, AlphaAir 10,

Производитель

Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 24
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Системы воздушного сканирования (AlphaAir)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Huace Navigation Technology Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84444-22
24.01.2027
Сканеры лазерные аэросъёмочные, AlphaAir 450
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
85739-22
02.06.2027
Аппаратура геодезическая спутниковая, CHCNAV
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
87269-22
03.11.2027
Сканеры лазерные мобильные, AlphaUni 10
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
88291-23
28.02.2028
Аппаратура геодезическая спутниковая, PrinCe i80 Pro
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
89328-23
15.06.2028
Профилографы доплеровские акустические , CHCNAV RCP1200
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
2 года
89408-23
23.06.2028
Аппаратура геодезическая спутниковая, CHCNAV
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
89966-23
11.09.2028
Аппаратура геодезическая спутниковая, PrinCe iBase
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
90195-23
19.10.2028
Измерители малых перемещений поверхностей, PS-SAR2000
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
91713-24
26.03.2029
Аппаратура геодезическая спутниковая, PrinCe i90VR
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92047-24
03.05.2029
Системы воздушного сканирования , AlphaAir
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92048-24
03.05.2029
Системы мобильного картографирования, AlphaUni 20
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
93471-24
15.10.2029
Профилографы доплеровские акустические , CHCNAV
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
2 года
93686-24
02.11.2029
Эхолоты гидрографические, CHCNAV
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
2 года
95054-25
28.03.2030
Аппаратура геодезическая спутниковая, PrinCe i20AR
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
95696-25
16.06.2030
Аппаратура геодезическая спутниковая, PrinCe i30VR
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
95913-25
16.07.2030
Аппаратура геодезическая спутниковая, PrinCe LT
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96792-25
01.11.2030
Системы измерений перемещений и деформаций, PrinCe H3
Shanghai Huace Navigation Technology Ltd (КИТАЙ )
ОТ
МП
1 год
