Номер по Госреестру СИ: 87269-22
87269-22 Сканеры лазерные мобильные
(AlphaUni 10)
Назначение средства измерений:
Сканеры лазерные мобильные AlphaUni 10 (далее - сканеры) предназначены для измерений планово-высотного положения объектов с наземного транспортного средства или с борта авиационного носителя.
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 1
Программное обеспечение
Для работы с сканерами используется метрологически значимое программное обеспечение (далее - ПО) «CoPre», устанавливаемое на персональный компьютер (далее - ПК) для управления сканером, обработки и передачи данных, ПО «CoProcess», «Orbit GT», «КРЕДО 3D СКАН», устанавливаемое на ПК для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
CoPre |
CoProcess |
Orbit GT |
КРЕДО 3D СКАН |
Номер версии (идентификационный номер ПО) |
2.4.3 |
2.2.1 |
21.1.0 |
1.70.0323 |
Цифровой идентификатор ПО |
DA84BEC0 |
DC2CF9FD |
7582D59B |
CC00DC70 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование оборудования» «Сканеры лазерные мобильные AlphaUni 10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация Shanghai Huace Navigation Technology Ltd, КНР.
Shanghai Huace Navigation Technology Ltd, КНР
Адрес: 201701, 599 Gaojing Road, Building C, Shanghai, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Изготовитель
Shanghai Huace Navigation Technology Ltd, КНРАдрес: 201701, 599 Gaojing Road, Building C, Shanghai, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)ИНН 7714110114
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Shanghai Huace Navigation Technology Ltd, КНРАдрес: 201701, 599 Gaojing Road, Building C, Shanghai, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Принцип действия сканеров лазерных мобильных AlphaUni 10 реализует в динамике полярный метод измерения координат в пространстве.
Конструктивно сканер представляет собой моноблочный корпус, вмещающий сканирующий и электронный блоки.
Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения.
В состав электронного блока входят инерциальная система навигации, ГНСС-приемник, плата контроля и управления и регистратор измерительной информации.
Измерительная информация записывается в карту памяти и в дальнейшем передается для обработки на компьютер. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленное по разности координат.
Сканеры устанавливаются на наземные транспортные средства или авиационные носители различных типов, в том числе и беспилотные.
Заводской номер сканеров в виде буквенно-цифрового обозначения наносится методом печати на маркировочную наклейку, расположенную в верхней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид сканеров лазерных мобильных AlphaUni 10 представлен на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.

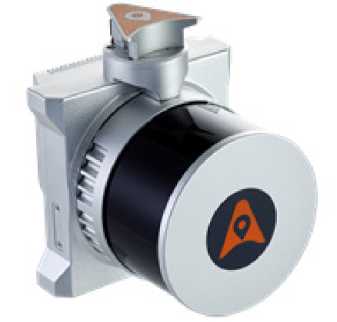

Рисунок 1 - Общий вид сканеров лазерных мобильных AlphaUni 10
—*г. •,-.-г--■————
AlphaUm 10 Mobile Mapping Unit
Model: AlphaUni 10
S/N:
P/N:
Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации сканер не предусматривает внешних механических или электронных регулировок. Пломбирование сканера не производится, ограничение доступа к узлам обеспечено конструкцией крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений планово-высотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек при использовании дифференциального метода привязки траектории движения 1), м |
от 1 до 300 |
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений планово-высотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения, мм - в плане |
±50 |
- по высоте |
±50 |
1) - измерения на поверхность с отражательной способностью не менее 0,2 по ГОСТ 8.557-2007 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон скоростей движения транспортного средства при эксплуатации сканеров лазерных мобильных, км/ч |
от 10 до 40 |
Объём внутренней памяти, ГБайт |
256 |
Напряжение питания, В |
от 12 до 14 |
Диапазон рабочих температур, °С |
от -20 до +50 |
Габаритные размеры, (ДлинахШиринахВысота), мм, не более |
122x123x149 |
Масса, кг, не более |
1 |
