Номер по Госреестру СИ: 84444-22
84444-22 Сканеры лазерные аэросъёмочные
(AlphaAir 450)
Назначение средства измерений:
Сканеры лазерные аэросъёмочные AlphaAir 450 (далее - сканеры) предназначены для определения пространственных координат точек земной поверхности, инженерных объектов и сооружений с борта авиационного носителя.
Внешний вид.
Сканеры лазерные аэросъёмочные
Рисунок № 1
Общие сведения
Дата публикации - 25.01.2022
Срок свидетельства - 24.01.2027
Номер записи - 185851
ID в реестре СИ - 1396135
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, AlphaAir 450,
Производитель
Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 134
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 89
Кол-во владельцев - 20
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№161 от 2022.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1910 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Сканеры лазерные аэросъёмочные (AlphaAir 450)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84444-22 Сканеры лазерные аэросъёмочные (AlphaAir 450) Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
74101-19 Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201) ООО "АГМ Системы" (РОССИЯ г.Краснодар) |
Все средства измерений ООО "АГМ Системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84444-22 24.01.2027 |
Сканеры лазерные аэросъёмочные, AlphaAir 450 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
85739-22 02.06.2027 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
87269-22 03.11.2027 |
Сканеры лазерные мобильные, AlphaUni 10 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88291-23 28.02.2028 |
Аппаратура геодезическая спутниковая, PrinCe i80 Pro Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89328-23 15.06.2028 |
Профилографы доплеровские акустические , CHCNAV RCP1200 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
89408-23 23.06.2028 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89966-23 11.09.2028 |
Аппаратура геодезическая спутниковая, PrinCe iBase Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90195-23 19.10.2028 |
Измерители малых перемещений поверхностей, PS-SAR2000 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91713-24 26.03.2029 |
Аппаратура геодезическая спутниковая, PrinCe i90VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92047-24 03.05.2029 |
Системы воздушного сканирования , AlphaAir Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92048-24 03.05.2029 |
Системы мобильного картографирования, AlphaUni 20 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93471-24 15.10.2029 |
Профилографы доплеровские акустические , CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
93686-24 02.11.2029 |
Эхолоты гидрографические, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
Бесплатный
Кто поверяет Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 130 | 94 | 36 | 0 | 18 | 13 | 5 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Системы мобильного сканирования (АГМ-МС3.100, АГМ-МС3.101, АГМ-МС3.200, АГМ-МС3.201)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с сканерами используется метрологически значимое программное обеспечение (далее - ПО) «CoPre», устанавливаемое на персональный компьютер (далее - ПК) для управления сканером, обработки и передачи данных и ПО «CoProcess», «Orbit GT», «КРЕДО 3D СКАН» устанавливаемое на удалённом ПК или сервере для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
CoPre |
CoProcess |
Orbit GT |
КРЕДО 3D СКАН |
|
Номер версии (идентификационный номер ПО), не ниже |
2.2.1 |
2.0.5 |
21.1.0 |
1.60.173 |
|
Цифровой идентификатор ПО |
50EADFEF |
D61DD2E3 |
7582D59B |
E507D401 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Сканеры лазерные аэросъёмочные AlphaAir 450. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным аэросъёмочным AlphaAir 450Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР
Изготовитель
Shanghai Huace Navigation Technology Ltd, КНРАдрес: 201701, 599 Gaojing Road, Building C, Shanghai, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
испытаний средств
Принцип действия сканеров лазерных аэросъёмочных AlphaAir 450 реализует в динамике полярный метод измерения координат в пространстве.
Конструктивно сканер представляет себя моноблочный корпус, вмещающий сканирующий и электронный блоки.
Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения.
В состав электронного блока входят инерциальная система навигации, ГНСС-приемник, плата контроля и управления и регистратор измерительной информации.
Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается в карту памяти и в дальнейшем передается для обработки на компьютер. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленное по разности координат.
Сканеры устанавливаются на авиационных носителях различных типов, в том числе и беспилотных.
Заводской номер сканеров в виде буквенно-цифрового обозначения наносится методом печати на маркировочную наклейку, расположенную в верхней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид сканеров лазерных аэросъёмочных AlphaAir 450 представлен на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
Место расположения маркировочной наклейки
Рисунок 1 - Общий вид сканеров лазерных аэросъёмочных AlphaAir 450

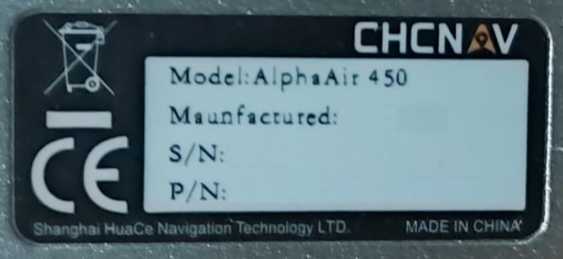

Рисунок 2 - Общий вид маркировочной наклейки
В процессе эксплуатации сканер не предусматривает внешних механических или электронных регулировок. Пломбирование сканеров не производится.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений планово-высотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек при использовании дифференциального метода привязки траектории движения 1), м |
от 1 до 150 |
|
Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,67) измерений планово-высотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения, мм - в плане |
±100 |
|
- по высоте |
±50 |
|
1) - измерения на поверхность с отражательной способностью не менее 0,2 по ГОСТ 8.557-2007 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Объём внутренней памяти, ГБайт |
256 |
|
Напряжение питания, В |
от 12 до 14 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, (ДхШхВ), мм, не более |
135x136x78 |
|
Масса, кг, не более |
1,1 |
