Номер по Госреестру СИ: 89408-23
89408-23 Аппаратура геодезическая спутниковая
(CHCNAV)
Назначение средства измерений:
Аппаратура геодезическая спутниковая CHCNAV (далее - аппаратура) предназначена для определения координат (приращение координат) в реальном времени текущего местоположения машины и ее рабочего органа.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 5
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 6
Общие сведения
Дата публикации - 26.06.2023
Срок свидетельства - 23.06.2028
Номер записи - 191381
ID в реестре СИ - 1409446
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (CHCNAV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Huace Navigation Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84444-22 24.01.2027 |
Сканеры лазерные аэросъёмочные, AlphaAir 450 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
85739-22 02.06.2027 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
87269-22 03.11.2027 |
Сканеры лазерные мобильные, AlphaUni 10 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88291-23 28.02.2028 |
Аппаратура геодезическая спутниковая, PrinCe i80 Pro Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89328-23 15.06.2028 |
Профилографы доплеровские акустические , CHCNAV RCP1200 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
89408-23 23.06.2028 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89966-23 11.09.2028 |
Аппаратура геодезическая спутниковая, PrinCe iBase Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90195-23 19.10.2028 |
Измерители малых перемещений поверхностей, PS-SAR2000 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91713-24 26.03.2029 |
Аппаратура геодезическая спутниковая, PrinCe i90VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92047-24 03.05.2029 |
Системы воздушного сканирования , AlphaAir Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92048-24 03.05.2029 |
Системы мобильного картографирования, AlphaUni 20 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Аппаратура геодезическая спутниковая (CHCNAV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура геодезическая спутниковая (CHCNAV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое программное обеспечение (далее
- МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «GradeNav» для модификаций MC201 и CB9210-D.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Модификация |
MC201 |
CB9210-D | |
|
Идентификационное наименование ПО |
МПО |
GradeNav |
GradeNav |
|
Номер версии (идентификационный |
не ниже |
не ниже |
не ниже |
|
номер ПО) |
3.0.17 |
2.0.8 |
2.0.4 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах:
-
- 3 «Размещение прибора» «Аппаратура геодезическая спутниковая CHCNAV. Модификация MC201. Руководство по эксплуатации»;
-
- 4 «Основные операции по управлению приемником» «Аппаратура геодезическая спутниковая CHCNAV. Модификация MC201. Руководство по эксплуатации»;
-
- 3 «Размещение прибора» «Аппаратура геодезическая спутниковая CHCNAV. Модификация CB9210-D. Руководство по эксплуатации»;
-
- 4 «Основные операции по управлению приемником» «Аппаратура геодезическая спутниковая CHCNAV. Модификация CB9210-D. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Пункт 8.5.3 Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая CHCNAV.
Модификации MC201, CB9210-D», SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР.
Правообладатель
SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201702, China Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Изготовитель
SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201702, China Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Место нахождения: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Юридический адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Правообладатель
SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201702, China Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Аппаратура геодезическая спутниковая CHCNAV - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешние спутниковые антенны (навигационная и курсовая).
На корпусе аппаратуры расположены разъемы для подключения навигационной и курсовой антенн ГНСС, УКВ, GSM, кабелей питания и передачи данных и светодиодные индикаторы статусов питания, приема спутниковых сигналов, навигационного решения и количества наблюдаемых спутников.
Управление аппаратурой осуществляется для мод.МС201 с помощью контроллера, мод. CB9210-D с помощью экрана. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры и контроллера. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L5; GLONASS: L1, L2, L3; BDS: B1, B2, B3; Galileo: E1, E5a, E5b, L-Band.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующий режим измерений: «Кинематика в реальном времени (RTK)».
Аппаратура выпускается в двух модификациях: CB9210-D и MC201, которая отличается габаритными размерами и массой.
Заводской номер аппаратуры в буквенно-числовом или числовом формате указывается на маркировочной наклейке, расположенной для мод. MC201 на лицевой панели, а для мод. CB9210-D на задней панели аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры с указанием мест расположения маркировочной наклейки представлен на рисунке 1.
Общий вид маркировочной наклейки с указанием мест заводского номера представлен на рисунке 2.
CHCHAV

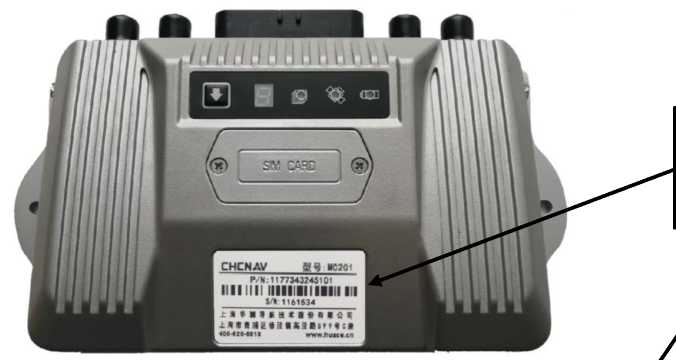

а) модификация MC201

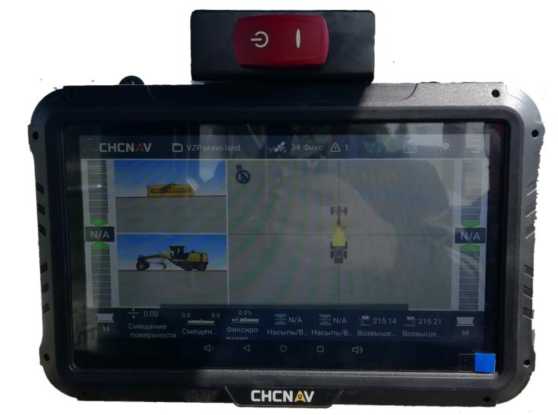

б) модификация CB9210-D, вид спереди
Место расположения маркировочной наклейки
МС2О1

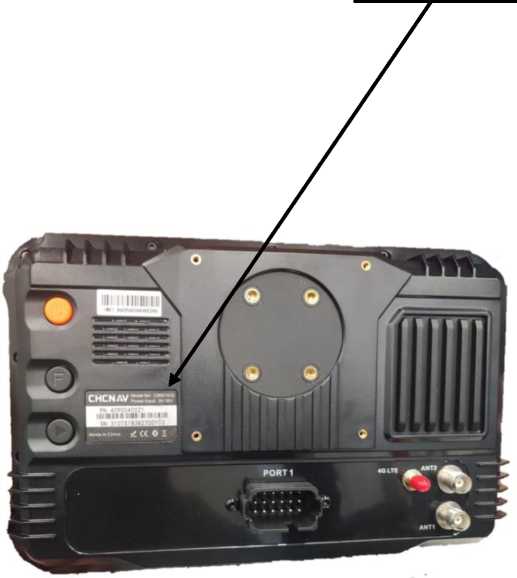

в) модификация CB9210-D, вид сзади
Рисунок 1 - Общий вид аппаратуры с указанием мест расположения маркировочной наклейки
Место нанесения заводского номера

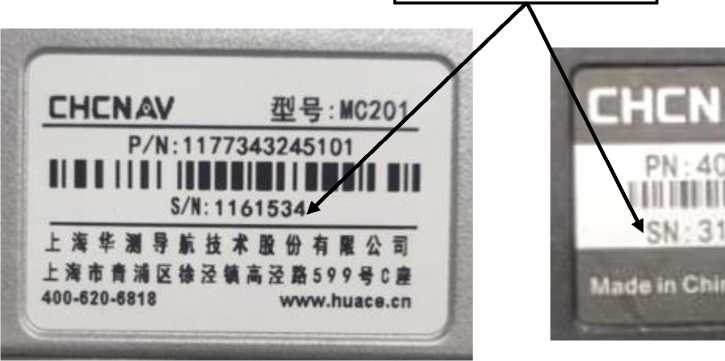

Рисунок 2 - Общий вид маркировочной наклейки с указанием мест заводского номера
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование аппаратуры не производится. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено конструкцией крепежных винтов, снятие которых возможно только при наличии специальных ключей.
|
Таблица 4 - для мод. MC201 | ||
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
MC201 |
1 шт. |
|
Система управления грейдером TG63 |
8007-010-019 |
1 шт. |
|
Антенна GNSS AT311TMA |
0201-170-042 |
2 шт. |
|
Компьютер планшетный CB-A10 |
0201-170-043 |
1 шт. |
|
ПО GradeNav2.0 TG63 |
0201-170-043-TG63 |
1 шт. |
|
Переключатель левый SW-01 Control Switch-L |
4007-020-002 |
1 шт. |
|
Переключатель правый SW-01 Control Switch-R |
2904-090-002 |
1 шт. |
|
Выключатель питания (установлен на кабеле №1) |
4102-030-028 |
1 шт. |
|
Датчик инерциальный IS203 |
2904-010-002 |
1 шт. |
|
Клапан гидравлический HV200 |
8007-020-030 |
1 шт. |
|
Кабель питания №1 (без кнопки) |
2902-011-077 |
1 шт. |
|
Кабель интерфейсный №2 (к приемнику) |
2902-011-073 |
1 шт. |
|
Кабель интерфейсный №3 (к панели) |
2902-011-072 |
1 шт. |
|
Кабель интерфейсный №4 (к тумблерам) |
4103-020-008 |
1 шт. |
|
Кабель интерфейсный №5 (к распределителю и датчику) |
4103-020-050 |
1 шт. |
|
Кабель интерфейсный №6 (к распределителю) |
2902-011-074 |
1 шт. |
|
Кабель интерфейсный спиральный №7 (5 м) |
4103-020-009 |
1 шт. |
|
Кабель антенный (TNC-TNC, 5 м) CHCNAV |
4103-040-014 |
2 шт. |
|
Кабель антенный спиральный (TNC-TNC) CHCNAV |
4103-040-013 |
2 шт. |
|
Антенна GSM (4G, LTE) CHC QT0827L2 |
0101-020-234 |
1 шт. |
|
Антенна радио MAG (SMA, 0dB, 0,15 м, 410-470мГц) CHC |
2604-020-002 |
1 шт. |
|
Кейс MC3D (CHC[TG63], YE) CHC |
4106-040-022 |
1 шт. |
|
Штанга металлическая L-образная для установки антенн с креплением на отвал (комплект - 2 шт.) |
0103-021-022 |
1 шт. |
|
Основание крепления мачты |
4102-180-021 |
2 шт. |
|
Крепление мачты верх |
4102-180-022 |
2 шт. |
|
Защита датчиков уклона |
4102-180-023 |
1 шт. |
|
Крепление датчика уклона |
4102-180-024 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 5 - для мод. CB9210-D
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
CB9210-D |
1 шт. |
|
Система управления экскаватором TX63 |
8007-020-033 |
1 шт. |
|
Антенная GNSS AT311T |
1902-310-257 |
2 шт. |
|
Кабель интерфейсный (]И12-5[М]-М12-5[Р], 10 м) CHC |
2902-011-044 |
2 шт. |
|
Модем радио (0W) ER-2 CHC |
4090-020-006 |
1 шт. |
|
Кабель интерфейсный (M^M-M^fF], 3 м) CHC |
2902-011-043 |
2 шт. |
|
Кабель питания (\"112-4|1;|-под обжим) 5 м CHC (0188003950) |
4103020-078 |
1 шт. |
|
Кабель-адаптер (M12-5M-M12-5M) CHC |
4103-020-086 |
1 шт. |
|
Кабель антенный (TNC-TNC[C], 10, 0 м, RG58) CHC |
2004-030-019 |
2 шт. |
|
Антенна радио с магнитным основанием и кабелем (TNC, 0dB, 0,45 м, 410-470 мГц) CHC |
2604-020-002 |
1 шт. |
|
Кабель YYY (18CHC/12CHC-M12-5[M]/M12-5[M]/M12-5[M]/M12-4[F]) CHC (0188003949) |
4103-020-072 |
2 шт. |
|
Выключатель питания |
4103-020-077 |
1 шт. |
|
ПО GradeNav2.0 TX63 |
0201-170-065-TX63 |
1 шт. |
|
Антенна GSM (SMA, 0,20 м) CHC BGS-504C |
4101-020-008 |
1 шт. |
|
Кабель интерфейсный (M12-4[M]-M12-4[F], 5 м) CHC |
4103-020-091 |
1 шт. |
|
Датчик инерциальный IS102 |
0201-170-069 |
3 шт. |
|
Датчик инерциальный IS101 |
0201-170-070 |
1 шт. |
|
Крепление датчика уклона |
4102-030-083 |
4 шт. |
|
Штанга для ГНСС-антенны МТ30 |
0201-170-068 |
2 шт. |
|
Диск приварочный МТ (круглый) |
2804-990-030 |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности приращение координат в реальном времени текущего местоположения машины и ее рабочего органа (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм:
|
±(8+1-10-6-D) ±(15+1-10-6-D) |
|
Примечание D - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
MC201 |
CB9210-D |
|
Количество каналов |
432 | |
|
Диапазон расстояний между ГНСС антеннами, м |
от 0,5 до 10 | |
|
Напряжение источника питания постоянного тока, В: - внешнее питание |
от 7 до 36 |
от 9 до 36 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -25 до +70 |
от -20 до +70 |
|
Габаритные размеры, (ДхШхВ), мм, не более |
240x140x65 |
280x180x45 |
|
Масса приёмника, кг, не более |
1,6 |
1,4 |
