Номер по Госреестру СИ: 96792-25
96792-25 Системы измерений перемещений и деформаций
(PrinCe H3)
Внешний вид.
Системы измерений перемещений и деформаций
Рисунок № 1
Внешний вид.
Системы измерений перемещений и деформаций
Рисунок № 2
Внешний вид.
Системы измерений перемещений и деформаций
Рисунок № 3
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 37bd58d3-e37f-a1cf-42c4-0fc2397d9636
ID в реестре СИ - 1427209
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы измерений перемещений и деформаций (PrinCe H3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Huace Navigation Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84444-22 24.01.2027 |
Сканеры лазерные аэросъёмочные, AlphaAir 450 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
85739-22 02.06.2027 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
87269-22 03.11.2027 |
Сканеры лазерные мобильные, AlphaUni 10 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88291-23 28.02.2028 |
Аппаратура геодезическая спутниковая, PrinCe i80 Pro Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89328-23 15.06.2028 |
Профилографы доплеровские акустические , CHCNAV RCP1200 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
89408-23 23.06.2028 |
Аппаратура геодезическая спутниковая, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89966-23 11.09.2028 |
Аппаратура геодезическая спутниковая, PrinCe iBase Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90195-23 19.10.2028 |
Измерители малых перемещений поверхностей, PS-SAR2000 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91713-24 26.03.2029 |
Аппаратура геодезическая спутниковая, PrinCe i90VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92047-24 03.05.2029 |
Системы воздушного сканирования , AlphaAir Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92048-24 03.05.2029 |
Системы мобильного картографирования, AlphaUni 20 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93471-24 15.10.2029 |
Профилографы доплеровские акустические , CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
93686-24 02.11.2029 |
Эхолоты гидрографические, CHCNAV Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
95054-25 28.03.2030 |
Аппаратура геодезическая спутниковая, PrinCe i20AR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95696-25 16.06.2030 |
Аппаратура геодезическая спутниковая, PrinCe i30VR Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95913-25 16.07.2030 |
Аппаратура геодезическая спутниковая, PrinCe LT Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96792-25 01.11.2030 |
Системы измерений перемещений и деформаций, PrinCe H3 Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96922-25 24.11.2030 |
Сканеры лазерные, RS Shanghai Huace Navigation Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Системы измерений перемещений и деформаций (PrinCe H3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 10 | 10 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерений перемещений и деформаций (PrinCe H3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного МПО осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения (далее - ПО) HCMonitor, устанавливаемого на персональный компьютер, осуществляется сбор полевых данных, их хранение и передача результатов.
ПО MAS предназначено для анализа деформационных процессов на основе расчетных данных (смещений, скоростей и ускорений), автоматического детектирования превышения заданных пороговых значений деформаций и для генерации уведомлений при выходе параметров за установленные критические границы.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
HCMonitor |
MAS |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.7 |
2.4.0.1 |
3.3.0.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Монтаж и настройка» документа «Системы измерений перемещений и деформаций PrinCe H3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений перемещений и деформаций
№ ЛПС 004-2025, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 25 апреля 2025 г.
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, Китай
ПравообладательShanghai Huace Navigation Technology Ltd, Китай
Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Shanghai Huace Navigation Technology Ltd, КитайАдрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701, China
Тел./факс: +86 21 5426 0273
E-mail: sales@chcnav.com
Конструктивно система состоит из референсной и подвижной станций, представляющих собой приёмники глобальных навигационных спутниковых систем, необходимых крепёжных элементов, а также элементов питания и передачи данных. Для проведения измерений необходимо не менее двух приёмников.
Схема мониторинга базируется на классическом типе геодинамической сети для выявления деформаций - методе определения перемещений контрольных пунктов относительно базовых.
Принцип действия систем заключается в непрерывном определении перемещений приёмника, установленного на контролируемом пункте относительно базовой (референсной) станции- - приёмника, расположенного вне зоны деформаций. Перемещения определяются как разность положения приёмника в определённый промежуток времени.
Приёмники устанавливаются с использованием входящих в комплект или специально изготовленных кронштейнов. Подключение и передача данных осуществляется по радиоканалу GSM.
Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Проводится накапливание записанных данных в течении заданного интервала времени с дальнейшей постобработкой, и вычисление величины и вектора перемещения по трём осям в пространстве.
Электропитание осуществляется от внешнего источника питания.

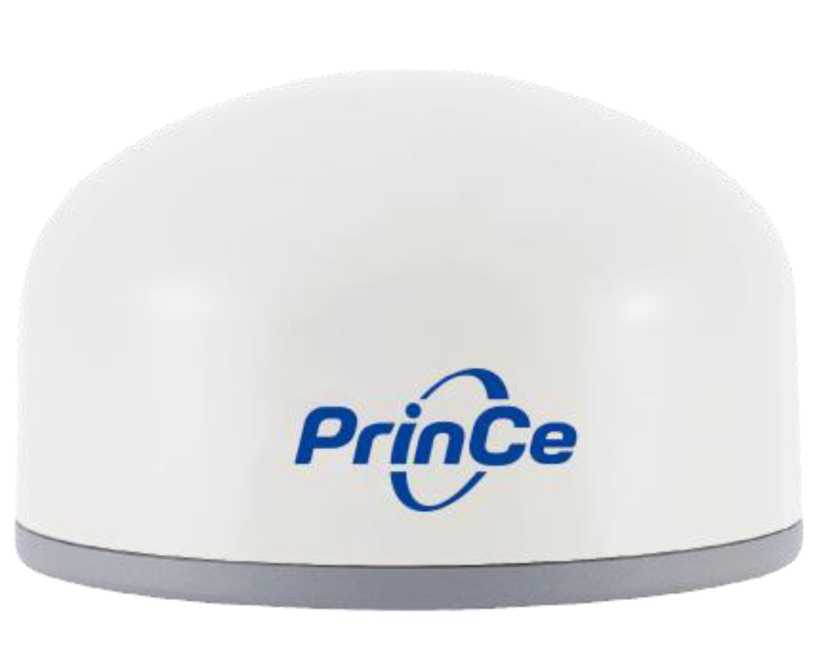

Общий вид системы приведён на рисунке 1.

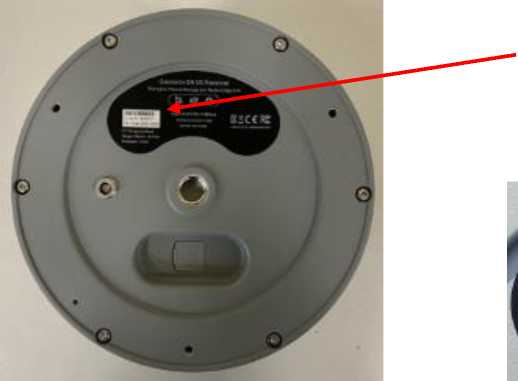

Место нанесения маркировочной наклейки с заводским номером средства измерений
б)
Рисунок 1 - Системы измерений перемещений и деформаций PrinCe H3: а) общий вид; б) место нанесения заводского номера средства измерений
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, указывается на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации системы не предусматривают внешних механических регулировок. Пломбирование системы не производится.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Система измерений перемещений и деформаций |
PrinCe H3 |
1 шт. |
|
Кабель питания и передачи данных |
4103 010 015 |
1 шт. |
|
Силовой кабель |
0105 000 010 |
1 шт. |
|
Секция (кронштейн) |
2290 010 082 |
1 шт. |
|
Комплект термоусадок |
4107 060 005 |
1 шт. |
|
Референсная станция |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Транспортировочная коробка |
4106 040 358 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений (деформаций), мм |
от -500 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений (деформаций)*, мм:
|
3,0+0,5-10-6-L 5,0+0,5-10-6-L |
|
* При удалении от референсной станции не более 30000 м L - расстояние до референсной станции, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В |
от 9 до 21 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
212x212x130 |
|
Масса, г, не более |
1500 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
5 |
