Сведения о средстве измерений: 92048-24 Системы мобильного картографирования

Номер по Госреестру СИ: 92048-24
92048-24 Системы мобильного картографирования
(AlphaUni 20)

Назначение средства измерений:
Системы мобильного картографирования AlphaUni 20 (далее - системы) предназначены для определения планово-высотного положения объектов по полученному в процессе сканирования при движении массиву точек.

сертификация программного обеспечения

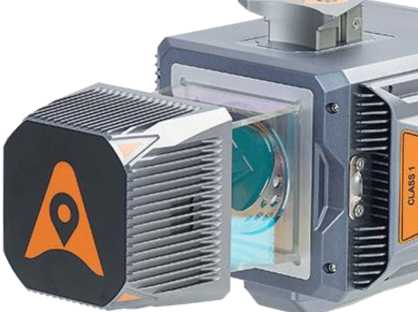

Внешний вид. Системы мобильного картографирования, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы мобильного картографирования
Рисунок № 1

Общие сведения

Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193908
ID в реестре СИ - 1416185
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AlphaUni 20,

Производитель

Изготовитель - Shanghai Huace Navigation Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
