Номер по Госреестру СИ: 85089-22
85089-22 Трансформаторы тока
(ТГФ 220)
Назначение средства измерений:
Трансформаторы тока ТГФ 220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТГФ 220ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат»(ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-сайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТГФ 220 У1, зав. № 2, 3, 4;
-
- ТГФ 220-II* УХЛ1, зав. № 83;
-
- ТГФ 220-II* У1, зав. № 127, 128, 129.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

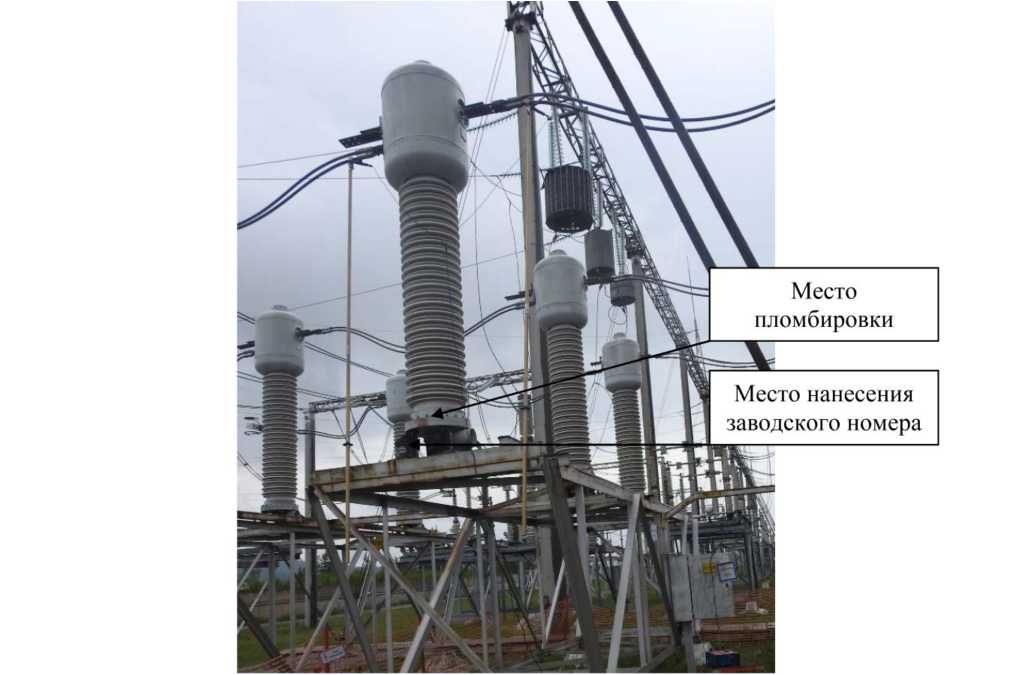

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
места нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||
ТГФ 220 У1 |
ТГФ 220-II* УХЛ1 |
ТГФ 220-II* У1 | |
Номинальное напряжение, кВ |
220 |
220 |
220 |
Номинальный первичный ток 11ном, А |
1000; 2000 |
1000 |
300 |
Номинальный вторичный ток 12ном, А |
5 |
5 |
5 |
Номинальная частота Гном, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5; 0,2 |
0,2S |
0,2S; 0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
20 |
30 |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |
ТГФ 220 У1, ТГФ 220-II* У1 |
ТГФ 220-II* УХЛ1 | |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
от -60 до +40 |
