Номер по Госреестру СИ: 95536-25
95536-25 Трансформаторы тока
(ТГФ 110 II*)
Назначение средства измерений:
Трансформаторы тока ТГФ 110 II* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства -
Номер записи - 197294
ID в реестре СИ - 1425746
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТГФ 110 II*У1**, ТГФ 110 II*У1,
Производитель
Изготовитель - Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТГФ 110 II*)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80258-20 |
Трансформаторы тока, ТШ 20 УХЛ3 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80240-20 |
Трансформаторы тока, ТГФ 220-II* УХЛ1 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80600-20 |
Трансформаторы тока, ТПФМ-10 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80528-20 |
Трансформаторы тока, ТГФМ-110 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80978-21 |
Трансформаторы тока, ТГФМ Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
82755-21 |
Трансформаторы тока, ТГФМ-220III УХЛ1* Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
82720-21 |
Трансформаторы тока, ТГФМ-110III У1** Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
85089-22 |
Трансформаторы тока, ТГФ 220 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
87436-22 |
Трансформаторы тока, ТВ-110 УХЛ3* Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
88469-23 |
Трансформаторы тока, ТГФМ-110 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
88971-23 |
Трансформаторы тока, ТПОЛ 20 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
91503-24 |
Трансформаторы тока, ТГФ 110 Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93021-24 |
Трансформаторы тока, ТГФМ-110III У1** Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93021-24 |
Трансформаторы тока, ТГФМ-110III У1** Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
95536-25 |
Трансформаторы тока, ТГФ 110 II* Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Трансформаторы тока (ТГФ 110 II*)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТГФ 110 II*)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)
ИНН 7801032688
Юридический адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7 Телефон: +7 (812) 677-83-83
E-mail: box@ea.spb.ru
Web-cайт: www.ea.spb.ru
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
E-mail: box@ea.spb.ru
Web-cайт: www.ea.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)ИНН 7801032688
Юридический адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7 Телефон: +7 (812) 677-83-83
E-mail: box@ea.spb.ru
Web-cайт: www.ea.spb.ru
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТГФ 110 II* У1** зав. № 315, 316, 317, 318, 319 и модификации ТГФ 110 II* У1 зав. № 743.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

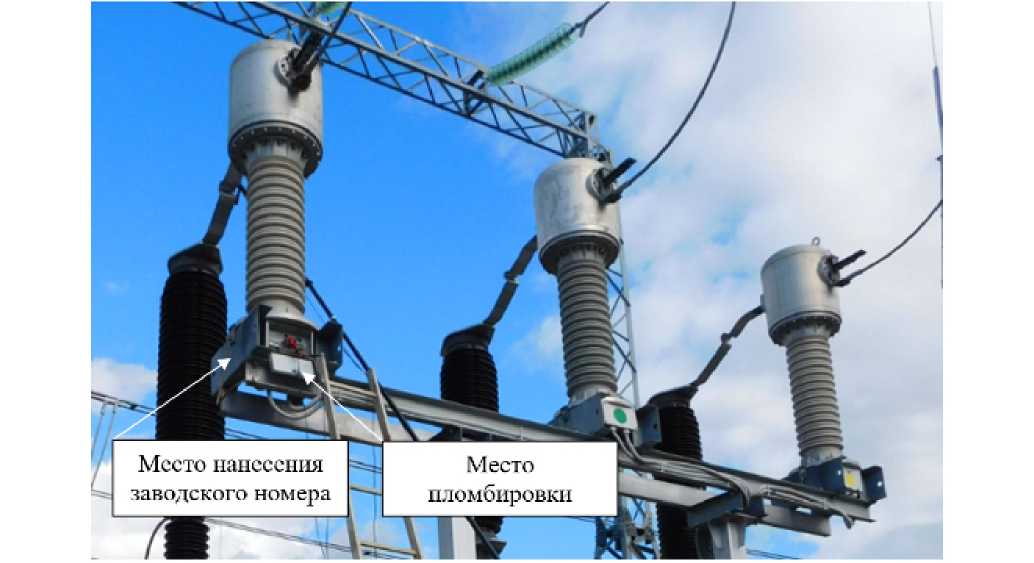

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Места
пломоировки
заводского номера
Место нанесения
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
