Номер по Госреестру СИ: 88469-23
88469-23 Трансформаторы тока
(ТГФМ-110)
Назначение средства измерений:
Трансформаторы тока ТГФМ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество высоковольтного оборудования «Электроаппарат»
(ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-cайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат»(ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-cайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат»(ОАО ВО «Электроаппарат»)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-cайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Трансформаторы тока одноступенчатые, с газовой изоляцией.
Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- фарфоровая покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТГФМ-110Ш У1**, ТГФМ-110П* УХЛ1*, которые отличаются друг от друга значениями номинального первичного тока, классом точности вторичных обмоток, номинальной вторичной нагрузкой и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока модификации
ТГФМ-110Ш У1** зав. № 5561, 5552, 5557, 5542, 5556, 5548, 6896, 5520, 6897, 5861, 5862, 5863, модификации ТГФМ-110П* УХЛ1* зав. № 6673, 6674, 6675, 6688, 6689, 6690, 6691, 6692, 6693, 6694, 6695, 6696, 6682, 6686, 6681, 6678, 6687, 6680, 6684, 6679, 6683, 6677, 6676, 6685.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

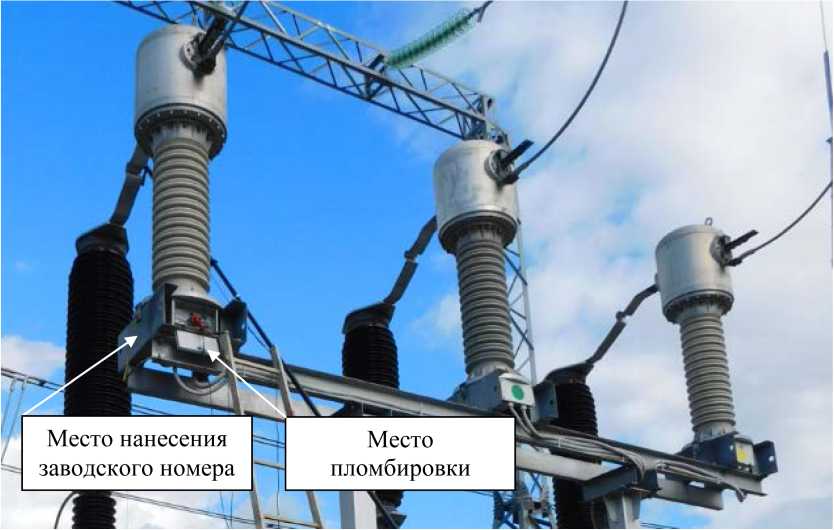

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТГФМ-110Ш У1**
Наименование характеристики |
Значение для заводских номеров | ||
5561, 5552, 5557, 5542, 5556, 5548 |
6896, 5520, 6897 |
5861, 5862, 5863 | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Номинальный первичный ток Ьном, А |
500 |
1000 |
500;1000 |
Номинальный вторичный ток Ином, А |
1 |
1 |
1 |
Номинальная частота £юм, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
0,5S |
Номинальная вторичная нагрузка, 1ТА |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТГФМ-110И* УХЛ1*
Наименование характеристики |
Значение для заводских номеров | ||
6673, 6674, 6675 |
6688, 6689, 6690, 6691, 6692, 6693, 6694, 6695, 6696 |
6682, 6686, 6681, 6678, 6687, 6680, 6684, 6679, 6683, 6677, 6676, 6685 | |
Номинальное напряжение, кВ |
110 |
110 |
110 |
Номинальный первичный ток 11ном, А |
500;1000 |
1000 |
1000 |
Номинальный вторичный ток Ьном, А |
1 |
1 |
1 |
Номинальная частота Тюм, Гц |
50 |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,5S |
0,2S |
Номинальная вторичная нагрузка, В^А |
2 |
2 |
2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С для модификации ТГФМ-110Ш У1** для модификаций ТГФМ-110П* УХЛ1* |
от -50 до +40 от -55 до +40 |
