Номер по Госреестру СИ: 80528-20
80528-20 Трансформаторы тока
(ТГФМ-110)
Назначение средства измерений:
Трансформаторы тока ТГФМ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ-110ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество высоковольтного оборудования «Электроаппарат» (ОАО ВО «Электроаппарат»)ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3—7
Телефон: +7 (812) 677-83-83
Факс: +7 (812) 677-83-84
Web-сайт: www.ea.spb.ru
E-mail: box@ea.spb.ru
Заявитель
Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Трансформаторы тока состоят из металлического корпуса с мембраной, фарфоровой покрышки, блока вторичных обмоток в экране, основания, в котором имеются сигнализатор давления.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТГФМ-110П* У1**, ТГФМ-110П*-Ш У1**, ТГФМ-110Ш У1**, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

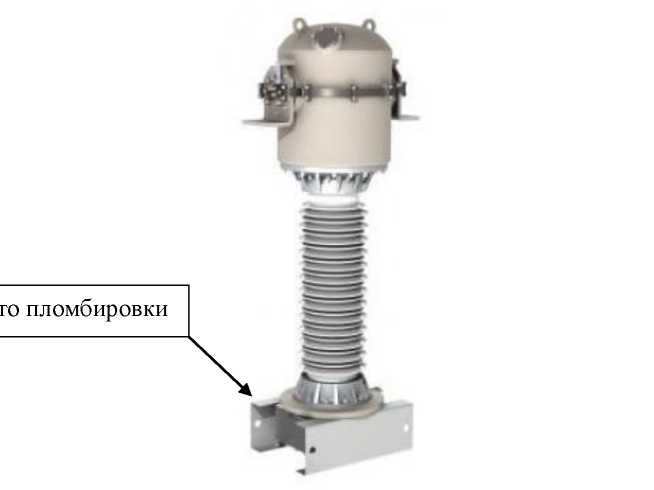

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ТГФМ-1 |
10II* У1** | |
Наименование характеристики |
Значение для заводских номеров | |
3622, 3624, 3623 |
5602, 5603, 5604, 5605, 5606, 5607 | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
500 |
500 |
Номинальный вторичный ток 12ном, А |
1 |
1 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 2 - Метрологические характеристики ТГФМ-1 |
10ПМП У1** |
Наименование характеристики |
Значение для заводских номеров |
8253, 8254, 8255 | |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
1000 |
Номинальный вторичный ток 12ном, А |
1 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 3.1 - Метрологические характеристики ТГФ |
-110III У1** | |
Значение для заводских |
номеров | |
5537, 5546, 5533, 5560, 5555, |
6438, 6444, | |
Наименование характеристики |
5559, 5539, 5553, 5544, 5535, |
6440, 6442, |
5551, 5531, 5524, 5525, 5505, |
6445, 6439, | |
5518, 5517, 5508, 5493, 5494, |
6443, 6437, | |
5504 |
6441 | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
500 |
500 |
Номинальный ВториЧНЫЙ ток 12ном, А |
1 |
1 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 3.2 - Метрологические характеристики ТГФМ |
[-110Ш У1** | |
Значение для заводских номеров | ||
Наименование характеристики |
5536, 5538, 5550, 5540, |
5507, 5506, |
5547, 5549, 5495, 5503, |
5492, 6895, | |
5500, 5512, 5509, 5513 |
5511, 5510 | |
Номинальное напряжение, кВ |
110 |
110 |
Номинальный первичный ток 11ном, А |
1000 |
2000 |
Номинальный вторичный ток 12ном, А |
1 |
1 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,2S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +40 |
