Номер по Госреестру СИ: 80258-20
80258-20 Трансформаторы тока
(ТШ 20 УХЛ3)
Назначение средства измерений:
Трансформаторы тока ТШ 20 УХЛ3 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий в пофазно-экранированные токопроводы генераторных распредительных устройств на номинальные напряжения до 20 кВ переменного тока частоты 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШ 20 УХЛ3ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки.
ТУ 16-717.096-81 Трансформатор тока типа ТШ 20 УХЛ3. Технические условия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
-
- прибор сравнения КНТ-05 (Рег. № 37854-08);
-
- магазин нагрузок МР 3027 (Рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Акционерное общество Группа Компаний «Системы и Технологии» (АО ГК «Системы и Технологии»)ИНН 3327304235
Адрес: 600014, Владимирская область, г. Владимир, ул. Лакина, д. 8А, помещение 27 Телефон: +7 (4922) 33-93-68, 33-67-66, 33-79-60
E-mail: st@sicon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Трансформаторы тока относятся к шинным трансформаторам тока с одним коэффициентом трансформации, с одной вторичной обмоткой для защиты и измерения.
Магнитопровод трансформатора тока заключен в жесткую коробку, на которую наложена вторичная обмотка. Экран вторичной обмотки соединен с винтом заземления, расположенным на колодке выводов, первичной обмоткой трансформаторов тока служит шина токопровода.
По наружному диаметру трансформатора тока под углом 90° относительно друг друга расположены 4 буксы. Каждая букса имеет углубление, предназначенное для крепления трансформатора тока в кожухе токопровода посредством упорных винтов диаметром 30 мм и гаек диаметром 30 мм.

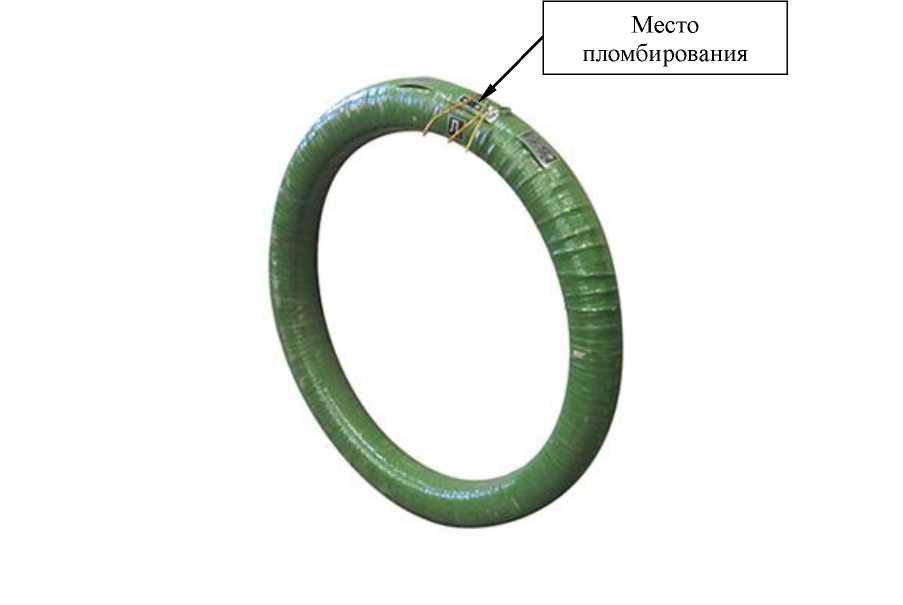

Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1.
Рисунок 1 - Внешний вид трансформатора тока Программное обеспечение отсутствует.
Таблица 1 -
Наименование параметра |
Значение |
Номинальное напряжение, кВ |
20 |
Наибольшее рабочее напряжение, кВ |
24 |
Номинальная частота, Гц |
50 |
Номинальный первичный ток, А |
12000 |
Номинальный вторичный ток, А |
5 |
Номинальная вторичная нагрузка с коэффициентом мощности cosф=0,8; В^А |
30 |
Диапазон вторичной нагрузки, % от номинального значения |
от 25 до 100 |
Номинальный класс точности вторичной обмотки:
|
10Р 0,2 |
Номинальная предельная кратность |
9 |
Масса, кг, не более |
54 |
Габариты (наружный диаметр/высота), мм не более |
950/95 |
